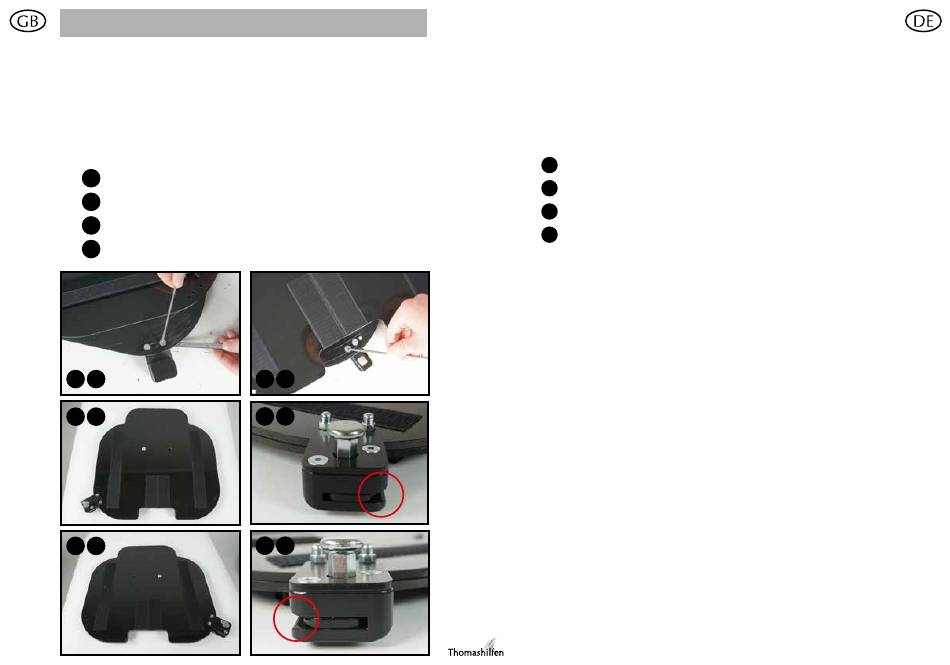

SWIVEL BASE (ACCESSORY) (ITEM NO.: 501)
The swivel plate is supplied fully assembled and must be
attached to the adapter or tilting plate using the hook-
and-loop fasteners at the top. The direction of rotation
can be changed if necessary. For this purpose, the
locking bolt, the metal web and the rotary screw must
be mounted on the other side. In addition, the turn-
limiter must be turned by 180°.
a
⓮
: Removal of the locking bolt
b
⓮
: Removal of the metal web
c
⓮
: Turn-limiter clockwise
d
⓮
: Turn-limiter counter clockwise
14 a
14 c
14 d
14 b
14 c
14 d
DREHPLATTE (ZUBEHÖR)
(ART.NR.: 501)
Die Drehplatte wird im montierten Zustand geliefert und ist
über die an der oberen Seite angebrachten Klettstreifen an
der Adapterplatte oder der Neigungsplatte anzubringen. Die
Drehrichtung kann bei Bedarf geändert werden. Dazu sind
der Zugschnäpper, der Dreh-Steg und die Drehschraube auf
der jeweils anderen Seite zu montieren. Außerdem muss der
Dreh-Begrenzer um 180° gedreht werden.
⓮
a
: Entfernen des Zugschnäppers
b
⓮
: Entfernen des Dreh-Stegs
c
⓮
: Dreh-Begrenzer im Uhrzeigersinn
d
⓮
: Dreh-Begrenzer gegen den Uhrzeigersinn
44
