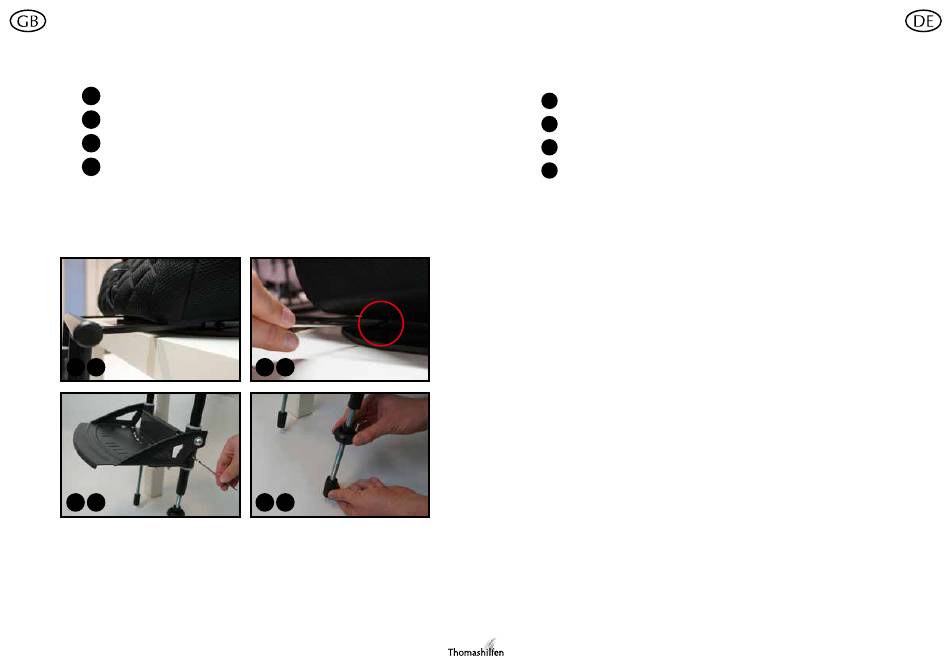

Foot angle:
Loosen the four screws left and right at the bottom of
the footrest to adjust the desired foot angle with the
help of the guides. Then tighten the screws again.
a
⓰
: Footrest guide tube
b
⓰
: Stand/footrest locking screw
c
⓰
: height adjustment
d
⓰
: Securing of the foot rest
Attention:
If the tilting and/or the swivel base is used,
then the footrests must always be set at the lowest
position in the tubes.
16 a
16 c
16 b
16 d
Fußwinkel:
Lösen Sie rechts und links an der Unterseite der Fußstütze
die vier Schrauben, um den gewünschten Fußwinkel über die
Schienen einzustellen. Ziehen Sie anschließend die Schrauben
wieder fest.
⓰
a
: Führungsrohr Fußstütze
b
⓰
: Sicherungsschraube Stützfuß/Fußstütze
c
⓰
: Höhenverstellung
d
⓰
: Sicherung der Stütze
Achtung: Wird die Neigungsplatte und/oder Drehplatte ein-
gesetzt, so müssen die Fußstützen stets in den Rohren der
untersten Position eingesetzt werden.
48
