SECULOGIC TZ 320/ TZ 321/ TZ 322

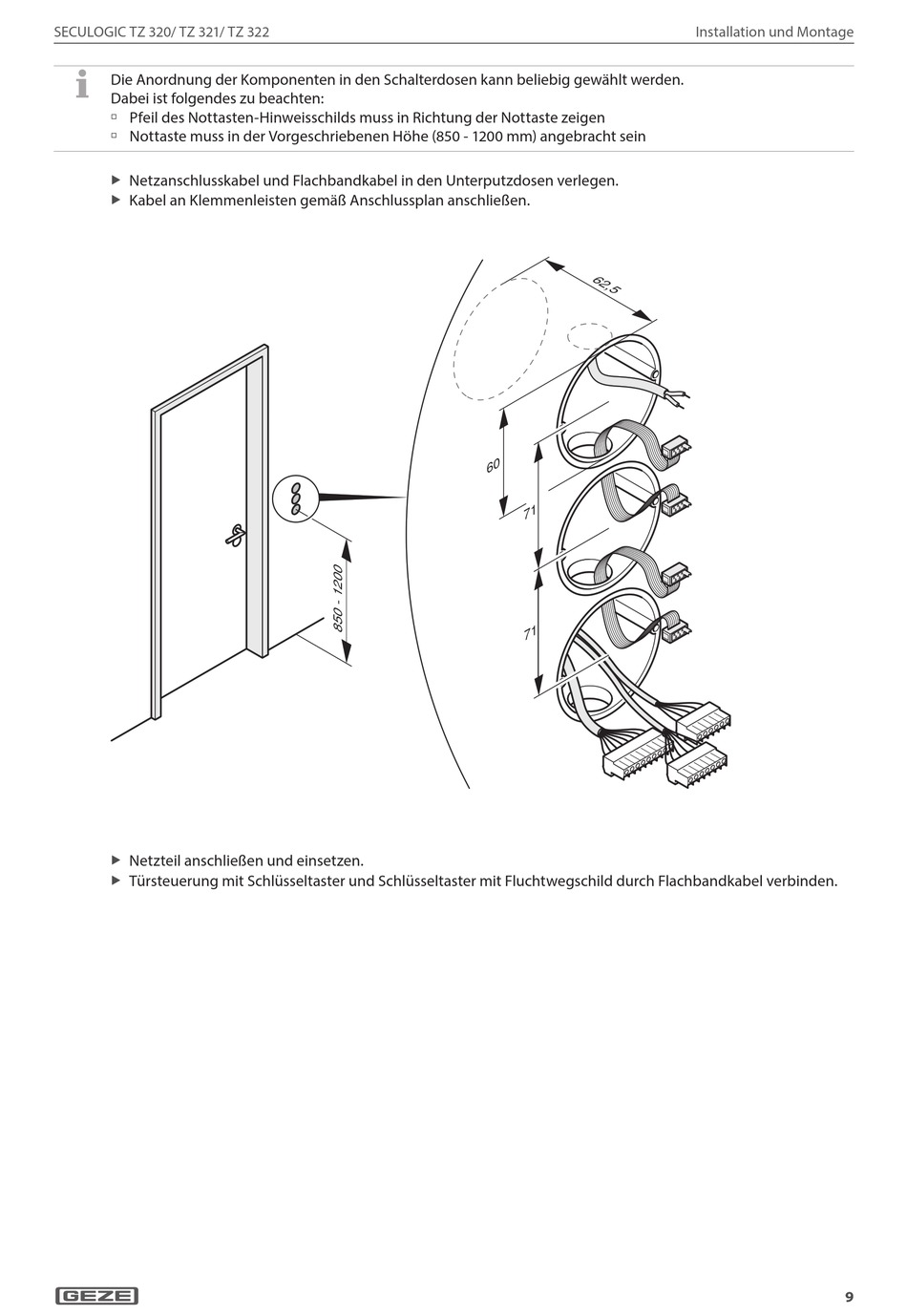

Die Anordnung der Komponenten in den Schalterdosen kann beliebig gewählt werden.
Dabei ist folgendes zu beachten:
à Pfeil des Nottasten-Hinweisschilds muss in Richtung der Nottaste zeigen
à Nottaste muss in der Vorgeschriebenen Höhe (850 - 1200 mm) angebracht sein
Netzanschlusskabel und Flachbandkabel in den Unterputzdosen verlegen.
X
X
Kabel an Klemmenleisten gemäß Anschlussplan anschließen.
X
X
Netzteil anschließen und einsetzen.
X
X
Türsteuerung mit Schlüsseltaster und Schlüsseltaster mit Fluchtwegschild durch Flachbandkabel verbinden.
X
X
6 0
7 1
7 1
Installation und Montage
9
