SECULOGIC TZ 320/ TZ 321/ TZ 322

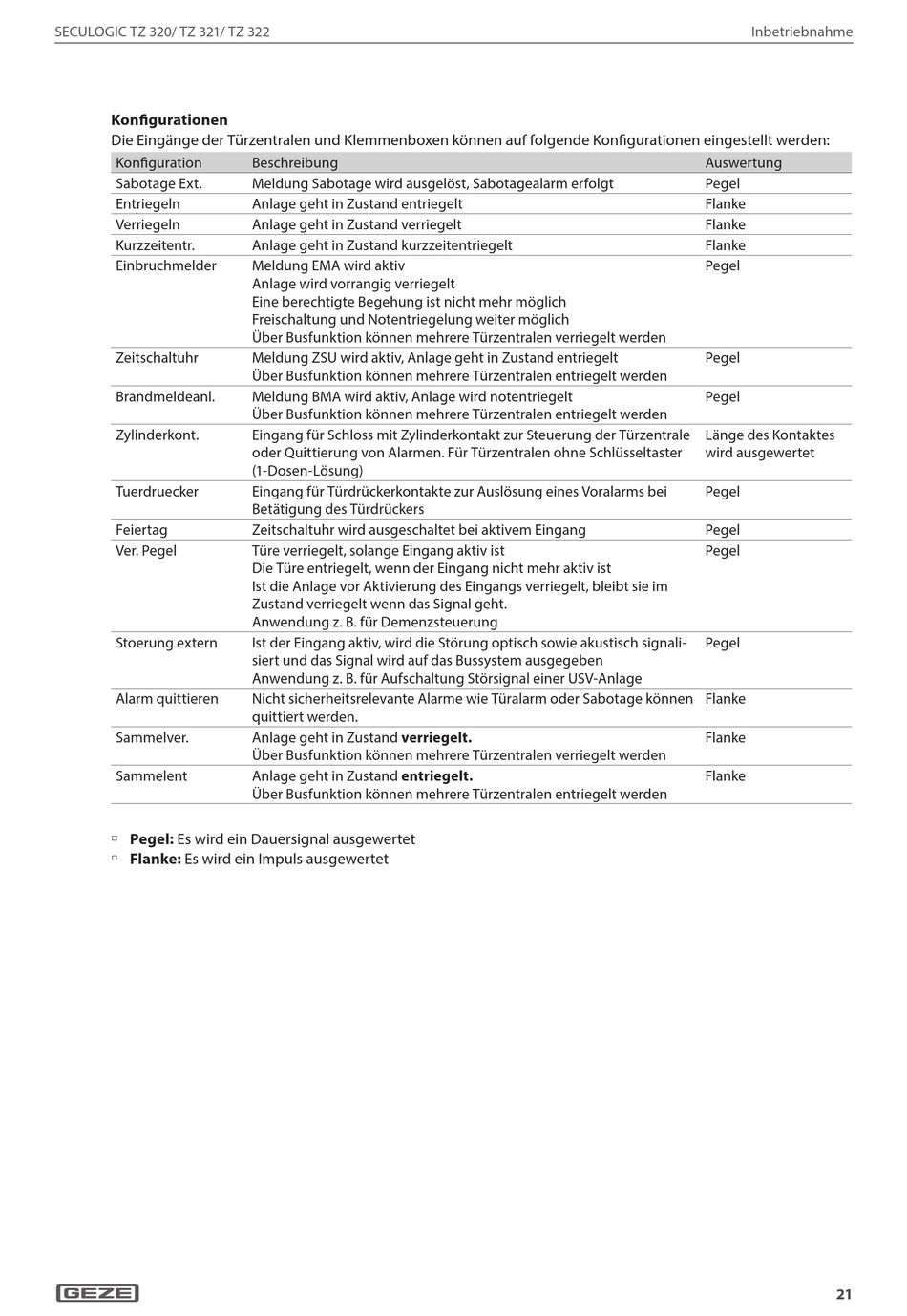

Konfigurationen
Die Eingänge der Türzentralen und Klemmenboxen können auf folgende Konfigurationen eingestellt werden:
Konfiguration
Sabotage Ext.
Entriegeln
Verriegeln
Kurzzeitentr.
Einbruchmelder
Zeitschaltuhr
Brandmeldeanl.
Zylinderkont.
Tuerdruecker
Feiertag
Ver. Pegel
Stoerung extern
Alarm quittieren
Sammelver.
Sammelent
à Pegel: Es wird ein Dauersignal ausgewertet
à Flanke: Es wird ein Impuls ausgewertet
Beschreibung
Meldung Sabotage wird ausgelöst, Sabotagealarm erfolgt
Anlage geht in Zustand entriegelt
Anlage geht in Zustand verriegelt
Anlage geht in Zustand kurzzeitentriegelt
Meldung EMA wird aktiv
Anlage wird vorrangig verriegelt
Eine berechtigte Begehung ist nicht mehr möglich
Freischaltung und Notentriegelung weiter möglich
Über Busfunktion können mehrere Türzentralen verriegelt werden
Meldung ZSU wird aktiv, Anlage geht in Zustand entriegelt
Über Busfunktion können mehrere Türzentralen entriegelt werden
Meldung BMA wird aktiv, Anlage wird notentriegelt
Über Busfunktion können mehrere Türzentralen entriegelt werden
Eingang für Schloss mit Zylinderkontakt zur Steuerung der Türzentrale
oder Quittierung von Alarmen. Für Türzentralen ohne Schlüsseltaster
(1-Dosen-Lösung)
Eingang für Türdrückerkontakte zur Auslösung eines Voralarms bei
Betätigung des Türdrückers
Zeitschaltuhr wird ausgeschaltet bei aktivem Eingang
Türe verriegelt, solange Eingang aktiv ist
Die Türe entriegelt, wenn der Eingang nicht mehr aktiv ist
Ist die Anlage vor Aktivierung des Eingangs verriegelt, bleibt sie im
Zustand verriegelt wenn das Signal geht.
Anwendung z. B. für Demenzsteuerung
Ist der Eingang aktiv, wird die Störung optisch sowie akustisch signali-
siert und das Signal wird auf das Bussystem ausgegeben
Anwendung z. B. für Aufschaltung Störsignal einer USV-Anlage
Nicht sicherheitsrelevante Alarme wie Türalarm oder Sabotage können
quittiert werden.
Anlage geht in Zustand verriegelt.
Über Busfunktion können mehrere Türzentralen verriegelt werden
Anlage geht in Zustand entriegelt.
Über Busfunktion können mehrere Türzentralen entriegelt werden
Inbetriebnahme
Auswertung
Pegel
Flanke
Flanke
Flanke
Pegel
Pegel
Pegel
Länge des Kontaktes
wird ausgewertet
Pegel
Pegel
Pegel
Pegel
Flanke
Flanke
Flanke
