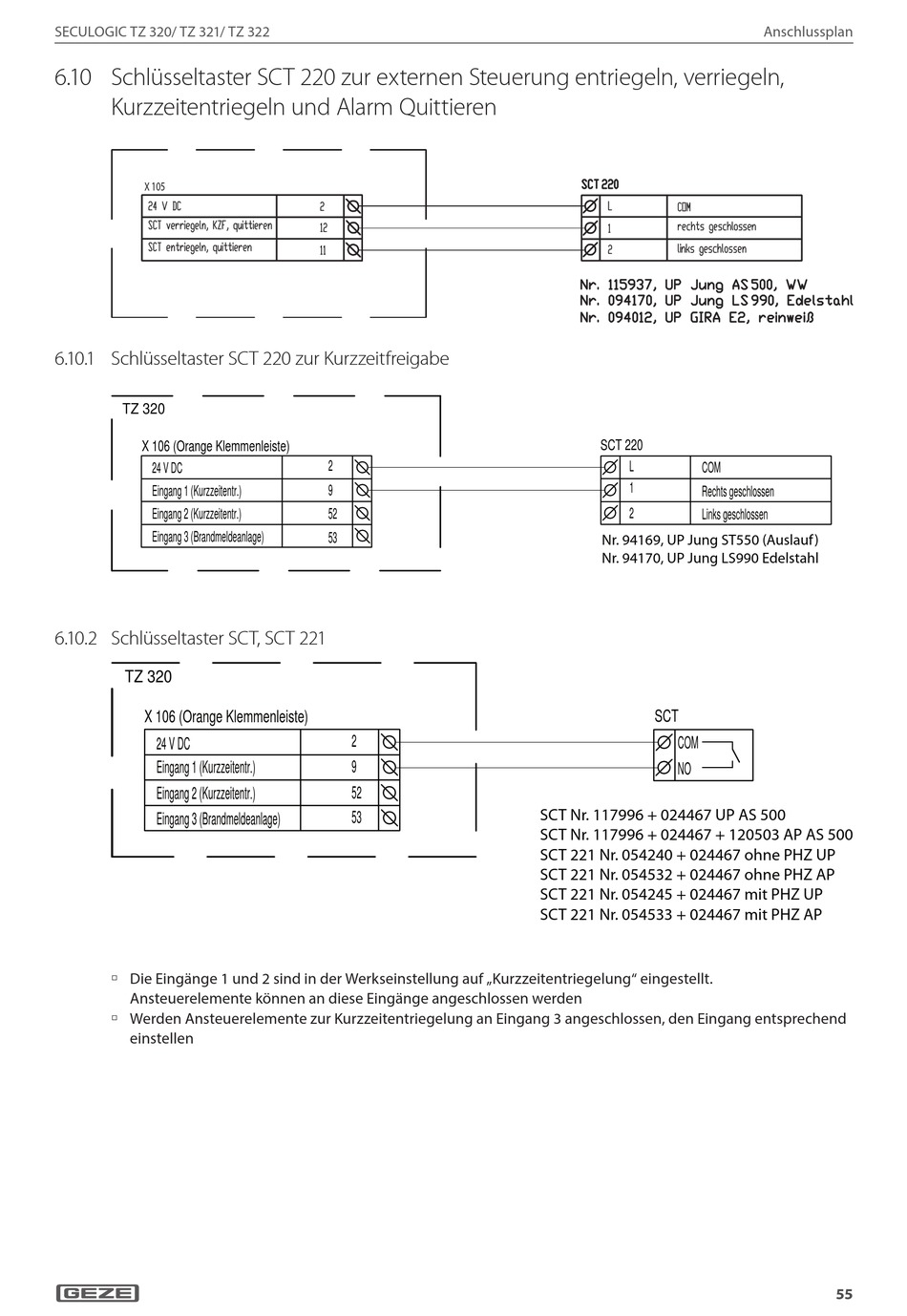

6. 1 0 Schlüsseltaster SCT 220 zur externen Steuerung entriegeln, verriegeln,
Kurzzeitentriegeln und Alarm Quittieren
X 105
6. 1 0. 1 Schlüsseltaster SCT 220 zur Kurzzeitfreigabe
TZ 320
X 106 (Orange Klemmenleiste)
24 V DC
Eingang 1 (Kurzzeitentr.)
Eingang 2 (Kurzzeitentr.)
Eingang 3 (Brandmeldeanlage)
6. 1 0.2 Schlüsseltaster SCT, SCT 221
TZ 320
X 106 (Orange Klemmenleiste)
24 V DC
Eingang 1 (Kurzzeitentr.)
Eingang 2 (Kurzzeitentr.)
Eingang 3 (Brandmeldeanlage)
à Die Eingänge 1 und 2 sind in der Werkseinstellung auf „Kurzzeitentriegelung" eingestellt.
Ansteuerelemente können an diese Eingänge angeschlossen werden
à Werden Ansteuerelemente zur Kurzzeitentriegelung an Eingang 3 angeschlossen, den Eingang entsprechend
einstellen
2
9
52
53
2
9
52
53
SCT 220
L
COM
1
Rechts geschlossen
2
Links geschlossen
Nr. 94169, UP Jung ST550 (Auslauf )
Nr. 94170, UP Jung LS990 Edelstahl
SCT
COM
NO
SCT Nr. 117996 + 024467 UP AS 500
SCT Nr. 117996 + 024467 + 120503 AP AS 500
SCT 221 Nr. 054240 + 024467 ohne PHZ UP
SCT 221 Nr. 054532 + 024467 ohne PHZ AP
SCT 221 Nr. 054245 + 024467 mit PHZ UP
SCT 221 Nr. 054533 + 024467 mit PHZ AP
