SECULOGIC TZ 320/ TZ 321/ TZ 322
6. 1 3 Schlösser
Zusätzlich die Montage- und Betriebsanleitung des Motorschlosses und des Drückersperrschlosses beachten
(Nr. 103672).
F1
F1
X104
X104
(rot)
1 3 46 45
2 1 7 8
X107
X107
(grün)
J3

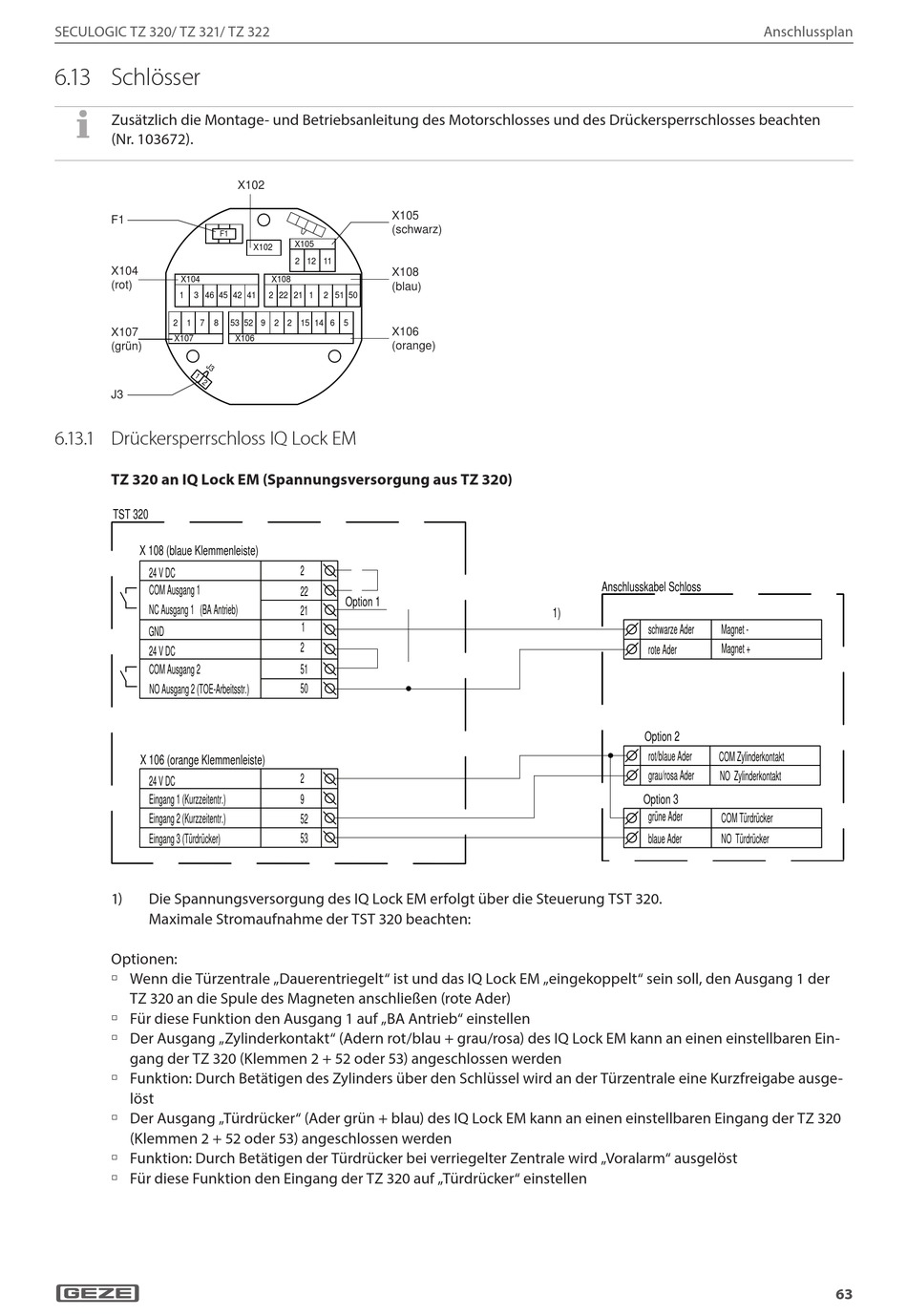

6. 1 3. 1 Drückersperrschloss IQ Lock EM
TZ 320 an IQ Lock EM (Spannungsversorgung aus TZ 320)
TST 320
X 108 (blaue Klemmenleiste)
24 V DC
COM Ausgang 1
NC Ausgang 1 (BA Antrieb)
GND
24 V DC
COM Ausgang 2
NO Ausgang 2 (TOE-Arbeitsstr.)
X 106 (orange Klemmenleiste)
24 V DC
Eingang 1 (Kurzzeitentr.)
Eingang 2 (Kurzzeitentr.)
Eingang 3 (Türdrücker)
1) Die Spannungsversorgung des IQ Lock EM erfolgt über die Steuerung TST 320.
Maximale Stromaufnahme der TST 320 beachten:
Optionen:
à Wenn die Türzentrale „Dauerentriegelt" ist und das IQ Lock EM „eingekoppelt" sein soll, den Ausgang 1 der
TZ 320 an die Spule des Magneten anschließen (rote Ader)
à Für diese Funktion den Ausgang 1 auf „BA Antrieb" einstellen
à Der Ausgang „Zylinderkontakt" (Adern rot/blau + grau/rosa) des IQ Lock EM kann an einen einstellbaren Ein-
gang der TZ 320 (Klemmen 2 + 52 oder 53) angeschlossen werden
à Funktion: Durch Betätigen des Zylinders über den Schlüssel wird an der Türzentrale eine Kurzfreigabe ausge-
löst
à Der Ausgang „Türdrücker" (Ader grün + blau) des IQ Lock EM kann an einen einstellbaren Eingang der TZ 320
(Klemmen 2 + 52 oder 53) angeschlossen werden
à Funktion: Durch Betätigen der Türdrücker bei verriegelter Zentrale wird „Voralarm" ausgelöst
à Für diese Funktion den Eingang der TZ 320 auf „Türdrücker" einstellen
X102
X105
(schwarz)
X105
X102
2 12 11
X108
X108
(blau)
42 41 2 22 21 1 2 51 50
53 52 9 2 2 15 14 6 5
X106
X106
(orange)
2
22
Option 1
21
1
2
51
50
2
9
52
53
Anschlusskabel Schloss
1)
Magnet -
schwarze Ader
Magnet +
rote Ader
Option 2
rot/blaue Ader
COM Zylinderkontakt
grau/rosa Ader
NO Zylinderkontakt
Option 3
grüne Ader
COM Türdrücker
blaue Ader NO Türdrücker
Anschlussplan
