SECULOGIC TZ 320/ TZ 321/ TZ 322
6) Internen Programmschalter abtrennen.
Am Antrieb dürfen keine externen Programmschalter angeschlossen werden.
10) Bei der Kombination RWS mit Inversantrieb übernimmt der Inversantrieb die Steuerung des
Fluchttüröffners.
Bei 2-flg. Antrieben den Fluchttüröffner jeweils am entsprechenden Antrieb anschließen.
11) Reset-Eingang brücken.
12) Parameter „Einstellung Zentrale" - „Automatik invers" = „vorhanden"
13) Eingang 3 = „Brandmeldeanlage" und „Low aktiv"
Beim Einstellen muss folgende Reihenfolge berücksichtigt werden:
1. Eingang auf „Deaktiviert" setzen.
2. Öffnerkontakt anschließen.
3. Eingang auf „Low aktiv" setzen.
14) Am Antrieb Parameter „9" (Türöffner) auf Wert „02" (Ruhestrom-Türöffner) oder „05" (Ruhestrom
mit Zudruck vor Öffnen) setzen.
15) Am Antrieb Parameter „16" (Antriebstyp) auf Wert „01" (TSA160NT invers) setzen.
Die Spannungsversorgung der Netzabschaltplatine erfolgt über die Klemmen 5 + 6 der TZ 320. Der Fluchttüröff-
ner wird über die Klemmen 5 + 6 mitversorgt. Zur Ansteuerung durch den Antrieb ist die Versorgung über den
„Ausgang TOE" des Antriebs geschleift.
Durch Betätigen der Nottaste wird die F-Abschaltplatine abgeschaltet und der Fluchttüröffner wird stromlos
geschaltet. Die Tür öffnet durch Federkraft.
Optional kann am Antrieb eingestellt werden, ob der Antrieb die Tür in Geschlossenlage zuhalten soll (Parameter
17, Magnetventil).

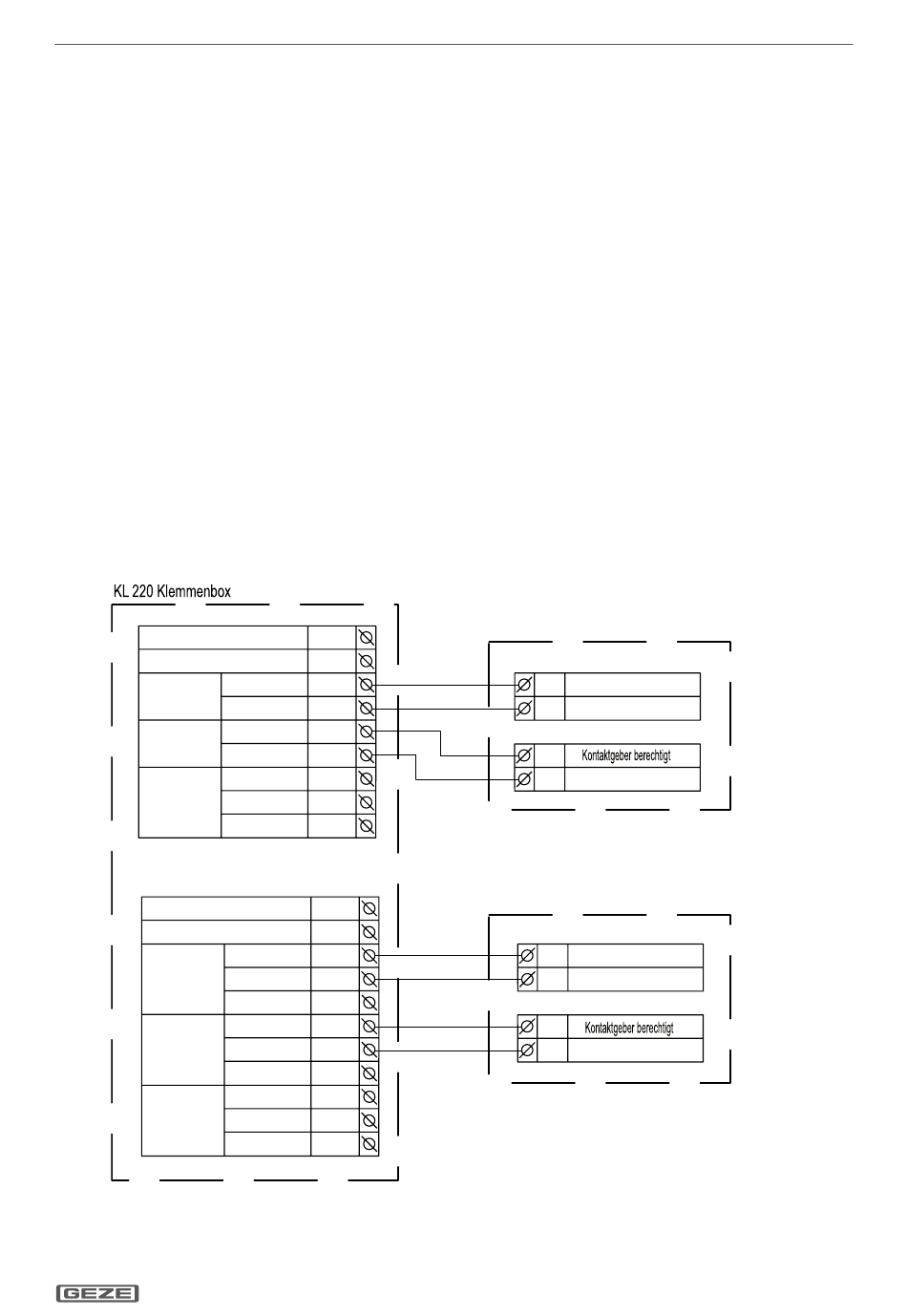

TSA 160 NT an Klemmenbox KL 220
X 2.1
(BAAntrieb)
(Schließer)
(Anst. Antrieb)
(Schließer)
(Verriegelt)
(Schließer)
X 3.1
GND Versorgung
24 V DC Versorgung
(BA-Antrieb)
(Schließer)
(Anst. Antrieb)
(Schließer)
(Systemst.)
(Schließer)
Sind an der TZ 320 nicht genügend Ausgänge für den Anschluss des TSA vorhanden, die Ausgänge 1 - 6 der
Klemmenbox verwenden. Die Einstellung der Ausgänge ist identisch mit den Einstellungen der Türzentrale.
Bei Ausgängen mit Wechselrelais (Ausgänge 4, 5 und 6) die Klemmen COM und NO verwenden.
GND 1
24 V DC
2
NO Ausgang 1
23
COM Ausgang 1
24
NO Ausgang 2
25
COM Ausgang 2 26
NO Ausgang 3
27
COM Ausgang 3 28
NC Ausgang 3
29
2
1
NO Ausgang 4
30
COM Ausgang 4 31
NC Ausgang 4 32
NO Ausgang 5 33
COM Ausgang 5 34
NC Ausgang 5
35
36
NO Ausgang 6
COM Ausgang 6 37
NC Ausgang 6
38
DCU 5, Steuerung
PS-GS
8 AUT Automatik
2
24 V DC
KB
20
24 V DC
2
ODER
DCU 5, Steuerung
PS-GS
8 AUT Automatik
2 24 V DC
KB
20
24 V DC
2
Anschlussplan
