SECULOGIC TZ 320/ TZ 321/ TZ 322

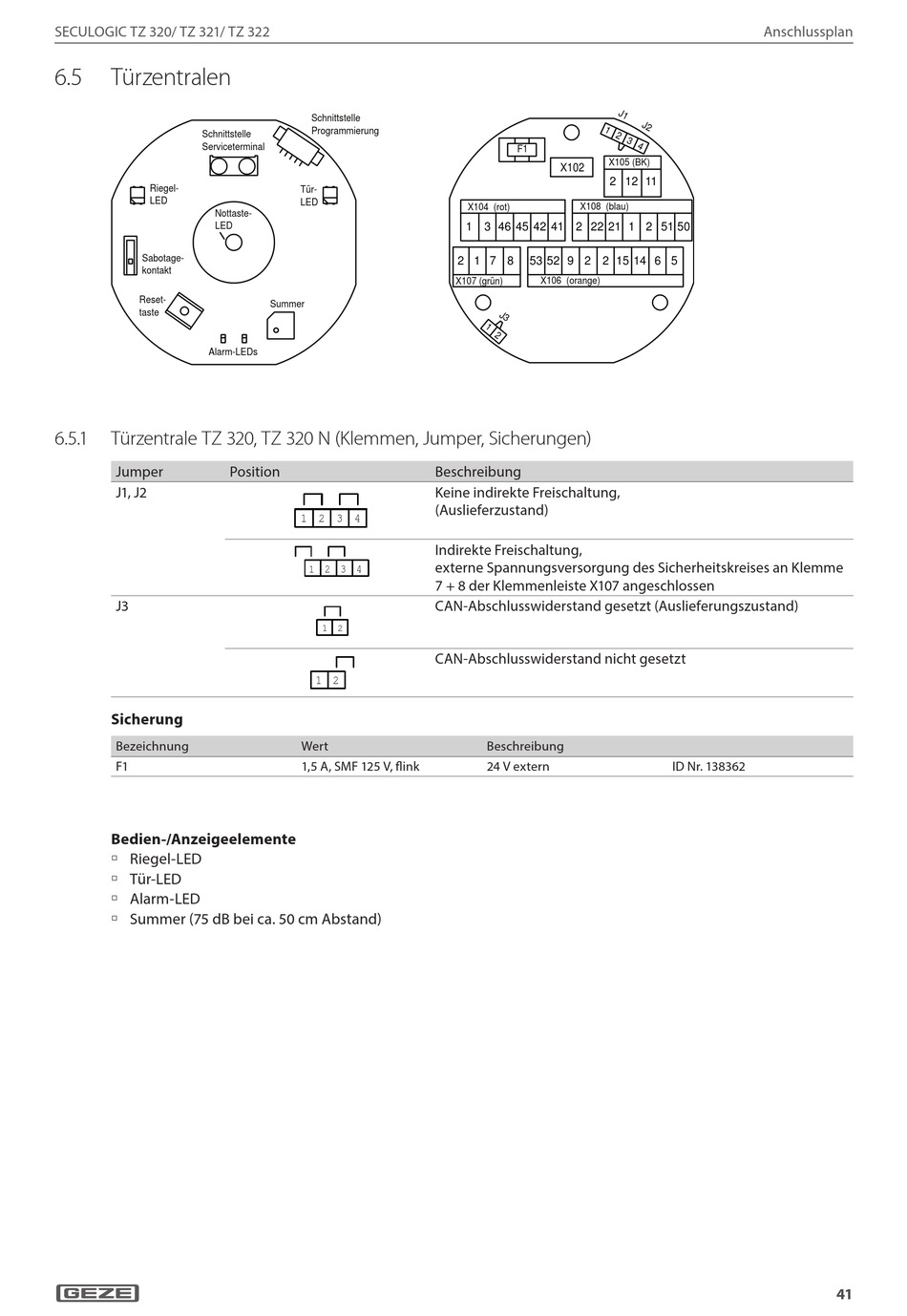

6.5 Türzentralen
Schnittstelle
Serviceterminal
Riegel-
LED
Nottaste-
LED
Sabotage-
kontakt
Reset-
taste
Alarm-LEDs
6.5. 1 Türzentrale TZ 320, TZ 320 N (Klemmen, Jumper, Sicherungen)
Jumper
J1, J2
J3

Sicherung

Bezeichnung
F1
Bedien-/Anzeigeelemente
à Riegel-LED
à Tür-LED
à Alarm-LED
à Summer (75 dB bei ca. 50 cm Abstand)
Schnittstelle
Programmierung
Tür-
LED
Summer
Position
1 2 3 4
1 2 3 4
1 2
1 2
Wert
1,5 A, SMF 125 V, flink
F1
X102
X108 (blau)
X104 (rot)
1 3 46 45 42 41 2 22 21 1 2 51 50
2 1 7 8 53 52 9 2 2
X106 (orange)
X107 (grün)
Beschreibung
Keine indirekte Freischaltung,
(Auslieferzustand)
Indirekte Freischaltung,
externe Spannungsversorgung des Sicherheitskreises an Klemme
7 + 8 der Klemmenleiste X107 angeschlossen
CAN-Abschlusswiderstand gesetzt (Auslieferungszustand)
CAN-Abschlusswiderstand nicht gesetzt
Beschreibung
24 V extern
Anschlussplan
X105 (BK)
2 12 11
15 14 6 5
ID Nr. 138362
