Entriegelung Über Bma, Gma, Rwa - GEZE SECULOGIC TZ 322 Montage- /Inbetriebnahmeanleitung Mit Anschlussplan

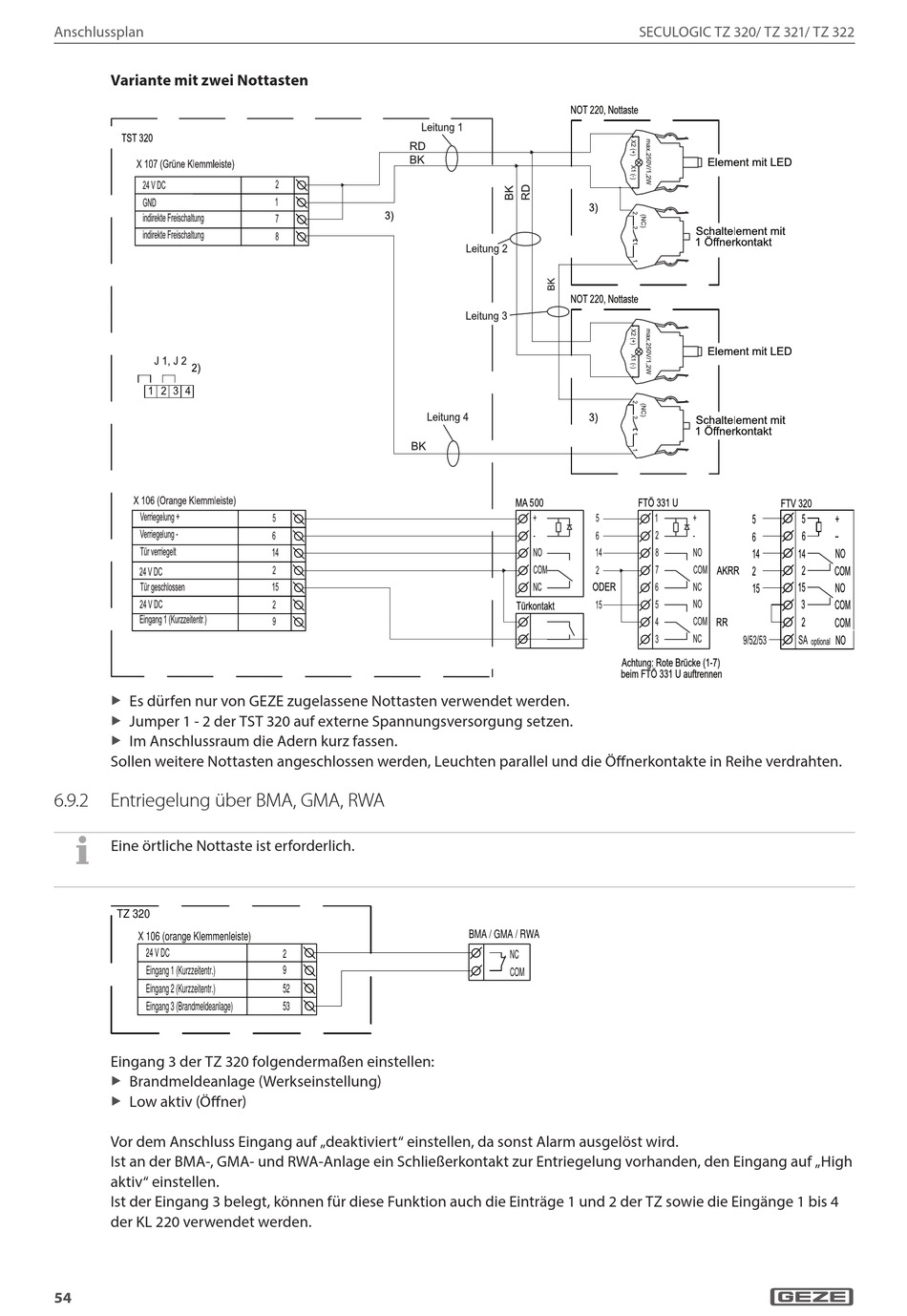

Anschlussplan
Variante mit zwei Nottasten
Es dürfen nur von GEZE zugelassene Nottasten verwendet werden.
X
X
Jumper 1 - 2 der TST 320 auf externe Spannungsversorgung setzen.
X
X
Im Anschlussraum die Adern kurz fassen.
X
X
Sollen weitere Nottasten angeschlossen werden, Leuchten parallel und die Öffnerkontakte in Reihe verdrahten.
6.9.2 Entriegelung über BMA, GMA, RWA
Eine örtliche Nottaste ist erforderlich.
TZ 320
X 106 (orange Klemmenleiste)
24 V DC
Eingang 1 (Kurzzeitentr.)
Eingang 2 (Kurzzeitentr.)
Eingang 3 (Brandmeldeanlage)
Eingang 3 der TZ 320 folgendermaßen einstellen:
Brandmeldeanlage (Werkseinstellung)
X
X
Low aktiv (Öffner)
X
X
Vor dem Anschluss Eingang auf „deaktiviert" einstellen, da sonst Alarm ausgelöst wird.
Ist an der BMA-, GMA- und RWA-Anlage ein Schließerkontakt zur Entriegelung vorhanden, den Eingang auf „High
aktiv" einstellen.
Ist der Eingang 3 belegt, können für diese Funktion auch die Einträge 1 und 2 der TZ sowie die Eingänge 1 bis 4
der KL 220 verwendet werden.
