SECULOGIC TZ 320/ TZ 321/ TZ 322

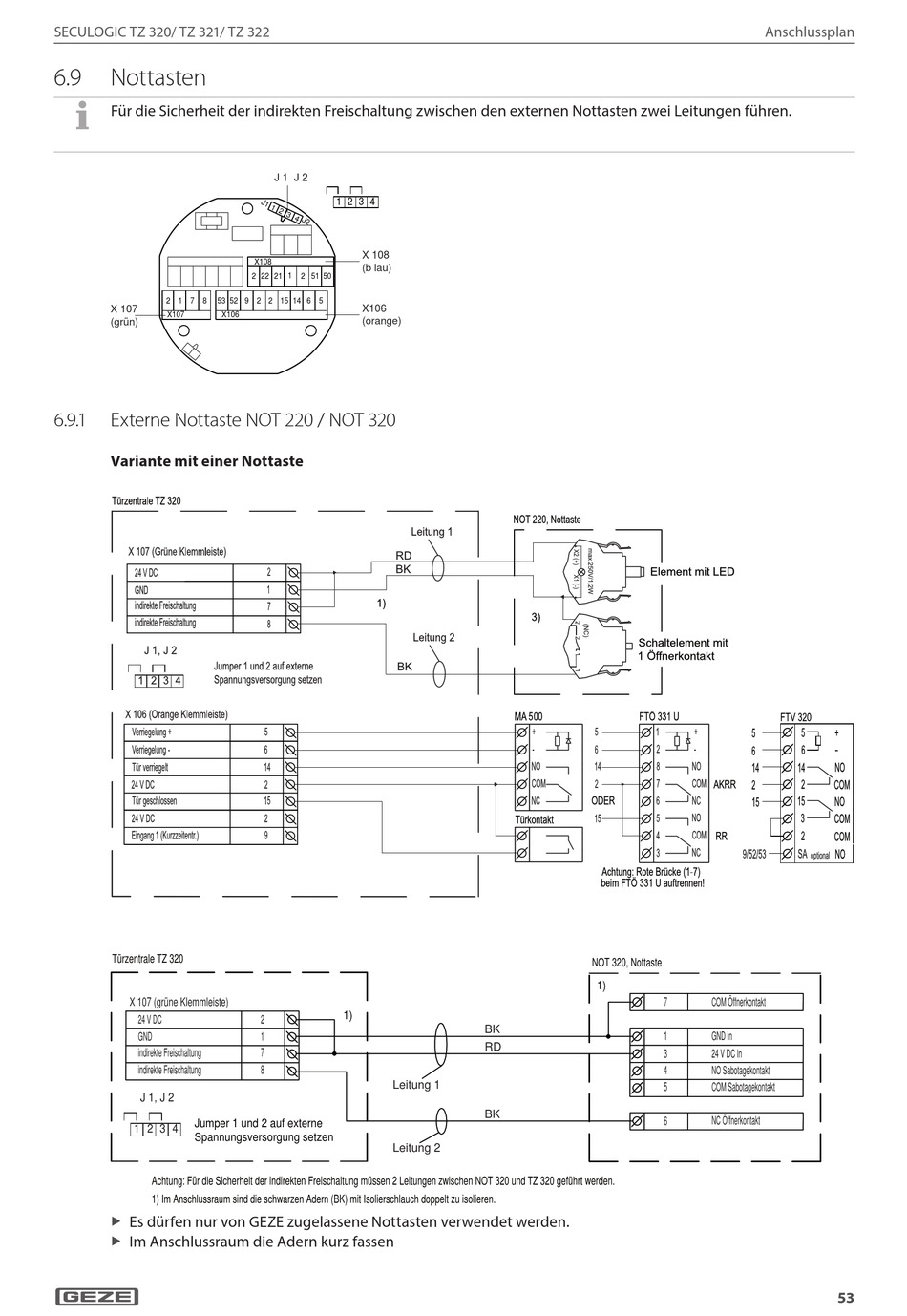

6.9 Nottasten

Für die Sicherheit der indirekten Freischaltung zwischen den externen Nottasten zwei Leitungen führen.
2 1 7 8 53
X 107
X107 X106
(grün)
6.9. 1 Externe Nottaste NOT 220 / NOT 320
Variante mit einer Nottaste
Türzentrale TZ 320
X 107 (grüne Klemmleiste)
24 V DC
GND
indirekte Freischaltung
indirekte Freischaltung
J 1, J 2
Jumper 1 und 2 auf externe
1 2 3 4
Spannungsversorgung setzen
Achtung: Für die Sicherheit der indirekten Freischaltung müssen 2 Leitungen zwischen NOT 320 und TZ 320 geführt werden.
1) Im Anschlussraum sind die schwarzen Adern (BK) mit Isolierschlauch doppelt zu isolieren.
Es dürfen nur von GEZE zugelassene Nottasten verwendet werden.
X
X
Im Anschlussraum die Adern kurz fassen
X
X
J 1 J 2
1 2 3 4
X 108
X108
(b lau)
2 22 21 1 2 51 50
52 9 2 2 15 14 6 5
X106
(orange)
1)
2
1
7
8
Leitung 1
Leitung 2
NOT 320, Nottaste
1)
BK
RD
BK
Anschlussplan
7 COM Öffnerkontakt
1 GND in
3 24 V DC in
4 NO Sabotagekontakt
5 COM Sabotagekontakt
6 NC Öffnerkontakt
53
