SECULOGIC TZ 320/ TZ 321/ TZ 322

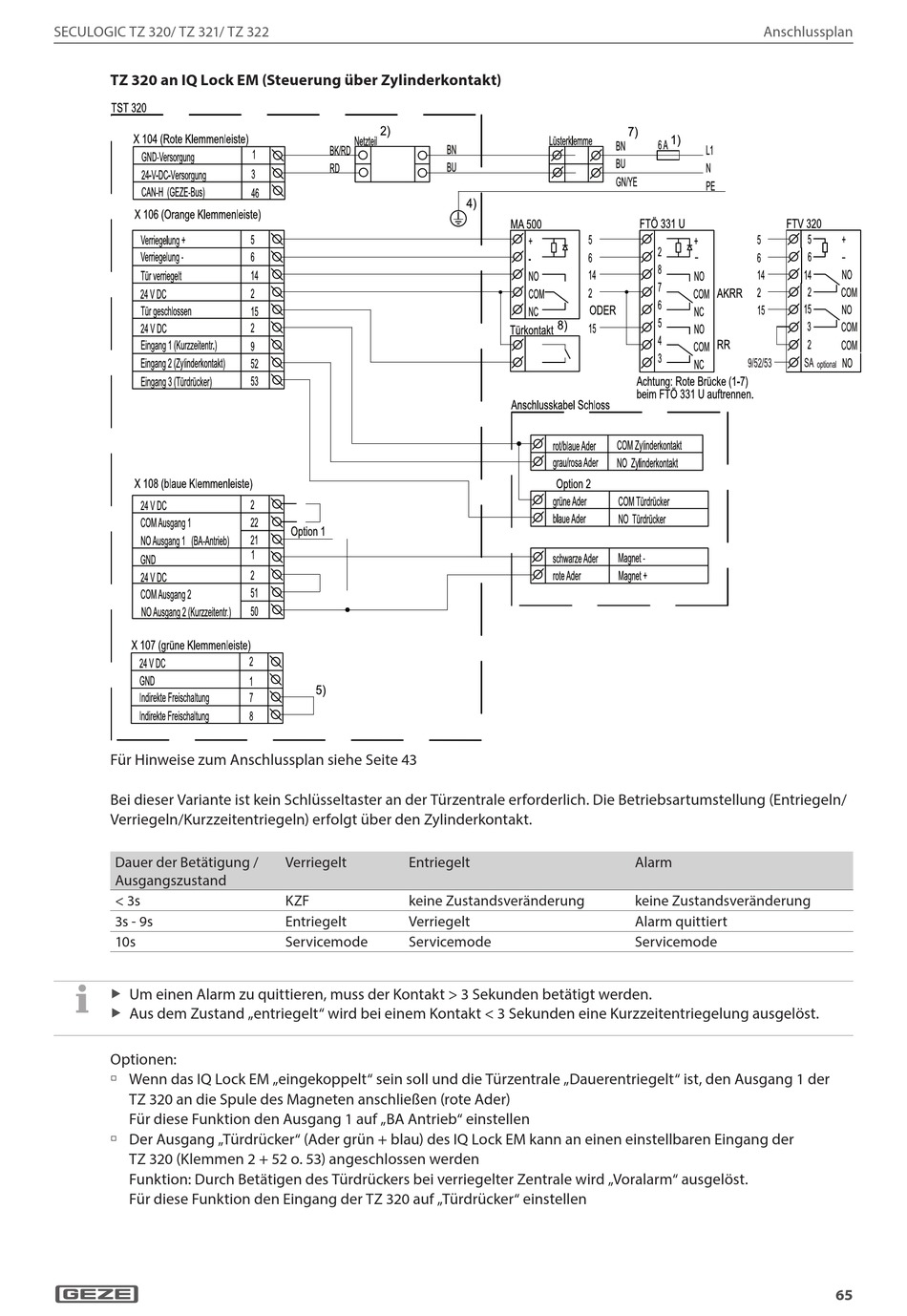

TZ 320 an IQ Lock EM (Steuerung über Zylinderkontakt)
Für Hinweise zum Anschlussplan siehe Seite 43
Bei dieser Variante ist kein Schlüsseltaster an der Türzentrale erforderlich. Die Betriebsartumstellung (Entriegeln/
Verriegeln/Kurzzeitentriegeln) erfolgt über den Zylinderkontakt.
Dauer der Betätigung /
Ausgangszustand
< 3s
3s - 9s
10s
Um einen Alarm zu quittieren, muss der Kontakt > 3 Sekunden betätigt werden.
X
X
Aus dem Zustand „entriegelt" wird bei einem Kontakt < 3 Sekunden eine Kurzzeitentriegelung ausgelöst.
X
X
Optionen:
à Wenn das IQ Lock EM „eingekoppelt" sein soll und die Türzentrale „Dauerentriegelt" ist, den Ausgang 1 der
TZ 320 an die Spule des Magneten anschließen (rote Ader)
Für diese Funktion den Ausgang 1 auf „BA Antrieb" einstellen
à Der Ausgang „Türdrücker" (Ader grün + blau) des IQ Lock EM kann an einen einstellbaren Eingang der
TZ 320 (Klemmen 2 + 52 o. 53) angeschlossen werden
Funktion: Durch Betätigen des Türdrückers bei verriegelter Zentrale wird „Voralarm" ausgelöst.
Für diese Funktion den Eingang der TZ 320 auf „Türdrücker" einstellen
Verriegelt Entriegelt
KZF keine Zustandsveränderung
Entriegelt Verriegelt
Servicemode Servicemode
Anschlussplan
Alarm
keine Zustandsveränderung
Alarm quittiert
Servicemode
