Alarme Beheben; Nottaste Zurücksetzen; Alarm Quittieren - GEZE SECULOGIC TZ 322 Montage- /Inbetriebnahmeanleitung Mit Anschlussplan

Bedienung

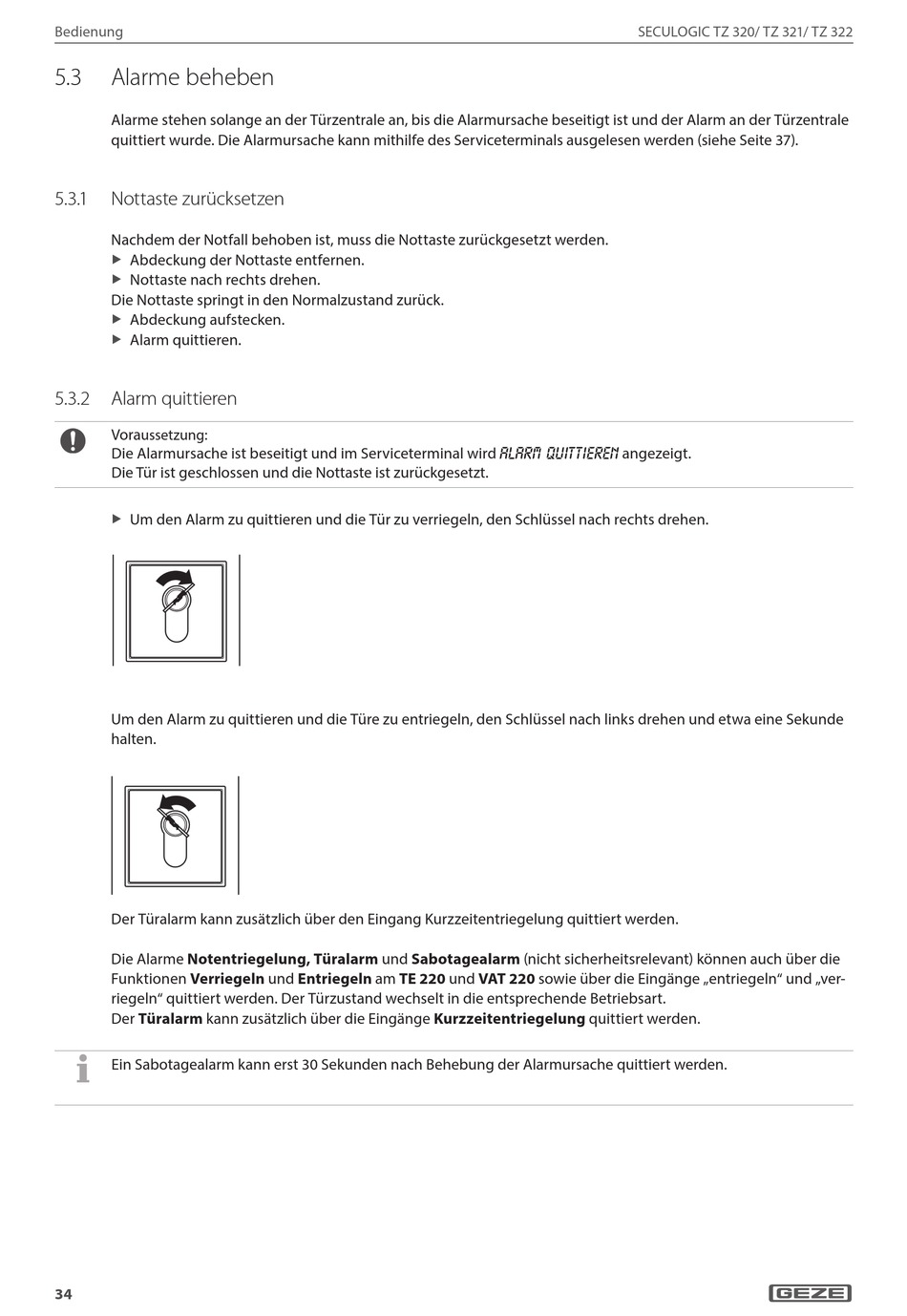

5.3 Alarme beheben
Alarme stehen solange an der Türzentrale an, bis die Alarmursache beseitigt ist und der Alarm an der Türzentrale
quittiert wurde. Die Alarmursache kann mithilfe des Serviceterminals ausgelesen werden (siehe Seite 37).
5.3. 1 Nottaste zurücksetzen
Nachdem der Notfall behoben ist, muss die Nottaste zurückgesetzt werden.
Abdeckung der Nottaste entfernen.
X
X
Nottaste nach rechts drehen.
X
X
Die Nottaste springt in den Normalzustand zurück.
Abdeckung aufstecken.
X
X

Alarm quittieren.

X
X
5.3.2 Alarm quittieren
Vora
ussetzung:
Die Alarmursache ist beseitigt und im Serviceterminal wird
Die Tür ist geschlossen und die Nottaste ist zurückgesetzt.
Um den Alarm zu quittieren und die Tür zu verriegeln, den Schlüssel nach rechts drehen.
X
X
Um den Alarm zu quittieren und die Türe zu entriegeln, den Schlüssel nach links drehen und etwa eine Sekunde
halten.
Der Türalarm kann zusätzlich über den Eingang Kurzzeitentriegelung quittiert werden.
Die Alarme Notentriegelung, Türalarm und Sabotagealarm (nicht sicherheitsrelevant) können auch über die
Funktionen Verriegeln und Entriegeln am TE 220 und VAT 220 sowie über die Eingänge „entriegeln" und „ver-
riegeln" quittiert werden. Der Türzustand wechselt in die entsprechende Betriebsart.
Der Türalarm kann zusätzlich über die Eingänge Kurzzeitentriegelung quittiert werden.
Ein Sabotagealarm kann erst 30 Sekunden nach Behebung der Alarmursache quittiert werden.
34
SECULOGIC TZ 320/ TZ 321/ TZ 322
angezeigt.
alarm quittieren
