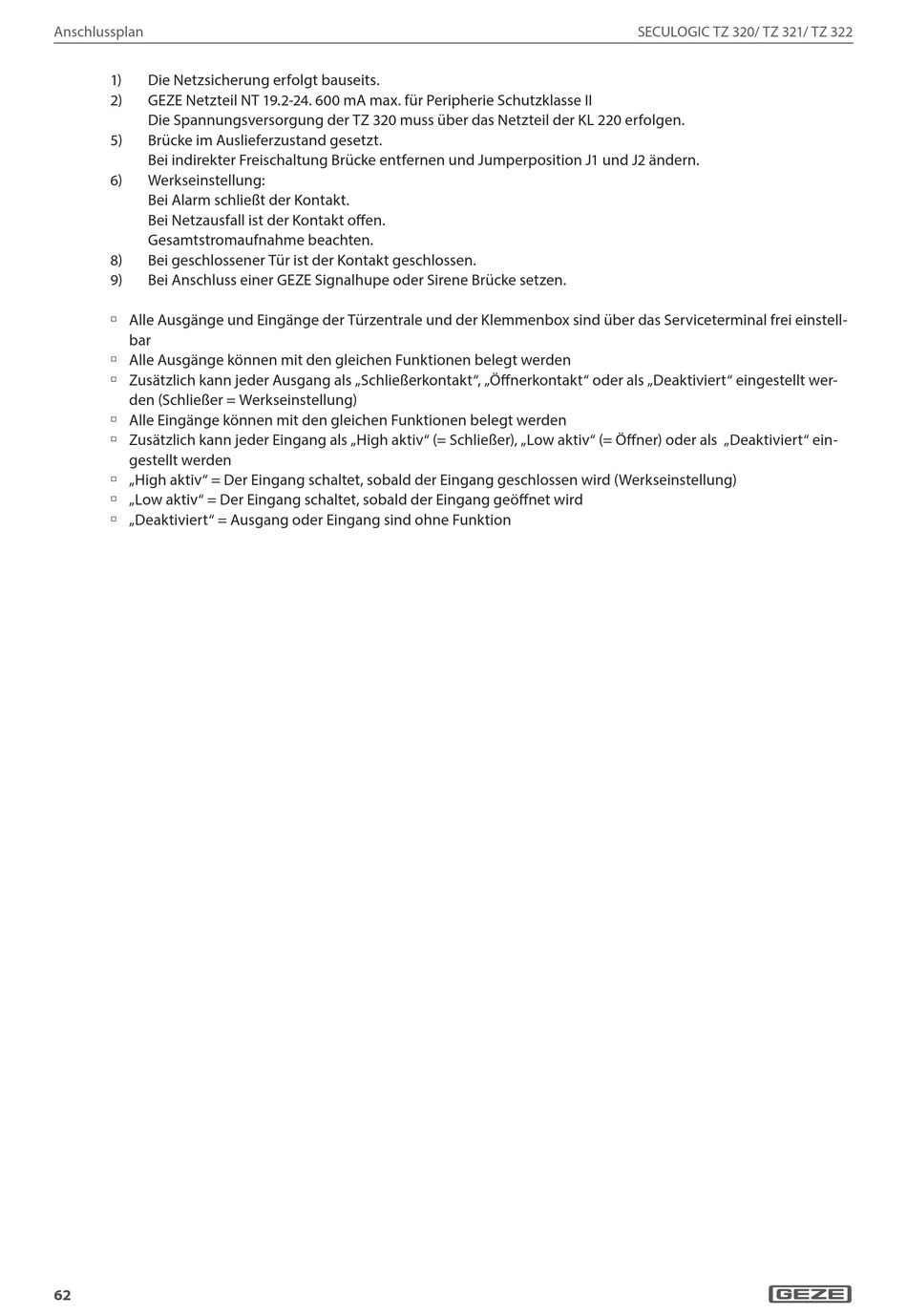

Anschlussplan
1) Die Netzsicherung erfolgt bauseits.
2) GEZE Netzteil NT 19.2-24. 600 mA max. für Peripherie Schutzklasse II
Die Spannungsversorgung der TZ 320 muss über das Netzteil der KL 220 erfolgen.
5) Brücke im Auslieferzustand gesetzt.
Bei indirekter Freischaltung Brücke entfernen und Jumperposition J1 und J2 ändern.
6) Werkseinstellung:
Bei Alarm schließt der Kontakt.
Bei Netzausfall ist der Kontakt offen.
Gesamtstromaufnahme beachten.
8) Bei geschlossener Tür ist der Kontakt geschlossen.
9) Bei Anschluss einer GEZE Signalhupe oder Sirene Brücke setzen.
à Alle Ausgänge und Eingänge der Türzentrale und der Klemmenbox sind über das Serviceterminal frei einstell-
bar
à Alle Ausgänge können mit den gleichen Funktionen belegt werden
à Zusätzlich kann jeder Ausgang als „Schließerkontakt", „Öffnerkontakt" oder als „Deaktiviert" eingestellt wer-
den (Schließer = Werkseinstellung)
à Alle Eingänge können mit den gleichen Funktionen belegt werden
à Zusätzlich kann jeder Eingang als „High aktiv" (= Schließer), „Low aktiv" (= Öffner) oder als „Deaktiviert" ein-
gestellt werden
à „High aktiv" = Der Eingang schaltet, sobald der Eingang geschlossen wird (Werkseinstellung)
à „Low aktiv" = Der Eingang schaltet, sobald der Eingang geöffnet wird
à „Deaktiviert" = Ausgang oder Eingang sind ohne Funktion
