Inbetriebnahme

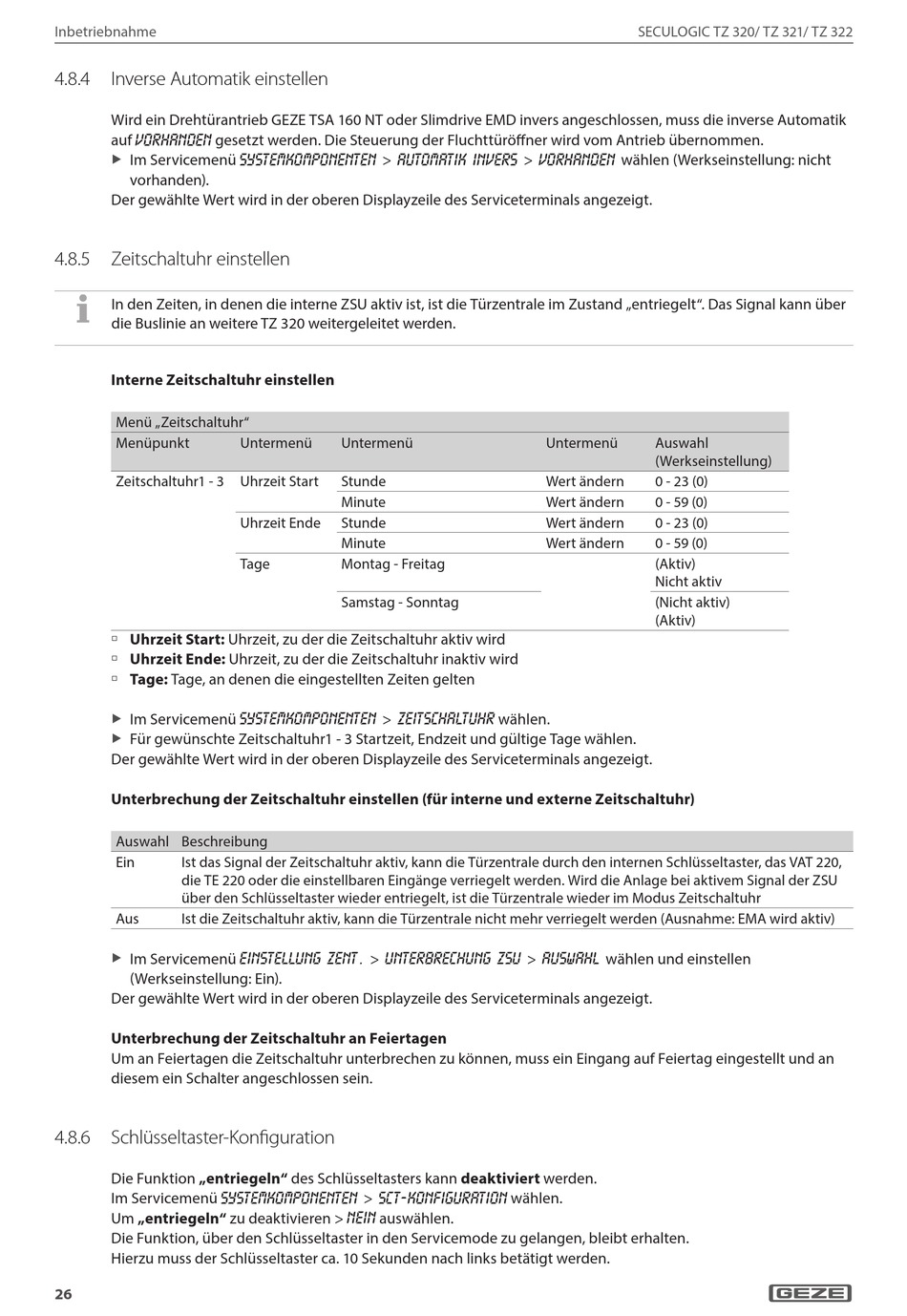

4.8.4 Inverse Automatik einstellen
Wird ein Drehtürantrieb GEZE TSA 160 NT oder Slimdrive EMD invers angeschlossen, muss die inverse Automatik
auf gesetzt werden. Die Steuerung der Fluchttüröffner wird vom Antrieb übernommen.
vorhanden
Im Servicemenü
X
X
vorhanden).
Der gewählte Wert wird in der oberen Displayzeile des Serviceterminals angezeigt.
4.8.5 Zeitschaltuhr einstellen
In den Zeiten, in denen die interne ZSU aktiv ist, ist die Türzentrale im Zustand „entriegelt". Das Signal kann über
die Buslinie an weitere TZ 320 weitergeleitet werden.

Interne Zeitschaltuhr einstellen

Menü „Zeitschaltuhr"
Menüpunkt
Zeitschaltuhr1 - 3
à Uhrzeit Start: Uhrzeit, zu der die Zeitschaltuhr aktiv wird
à Uhrzeit Ende: Uhrzeit, zu der die Zeitschaltuhr inaktiv wird
à Tage: Tage, an denen die eingestellten Zeiten gelten
Im Servicemenü
X
X
Für gewünschte Zeitschaltuhr1 - 3 Startzeit, Endzeit und gültige Tage wählen.
X
X
Der gewählte Wert wird in der oberen Displayzeile des Serviceterminals angezeigt.
Unterbrechung der Zeitschaltuhr einstellen (für interne und externe Zeitschaltuhr)
Auswahl Beschreibung
Ein Ist das Signal der Zeitschaltuhr aktiv, kann die Türzentrale durch den internen Schlüsseltaster, das VAT 220,
die TE 220 oder die einstellbaren Eingänge verriegelt werden. Wird die Anlage bei aktivem Signal der ZSU
über den Schlüsseltaster wieder entriegelt, ist die Türzentrale wieder im Modus Zeitschaltuhr
Aus Ist die Zeitschaltuhr aktiv, kann die Türzentrale nicht mehr verriegelt werden (Ausnahme: EMA wird aktiv)
Im Servicemenü
X
X
(Werkseinstellung: Ein).
Der gewählte Wert wird in der oberen Displayzeile des Serviceterminals angezeigt.
Unterbrechung der Zeitschaltuhr an Feiertagen
Um an Feiertagen die Zeitschaltuhr unterbrechen zu können, muss ein Eingang auf Feiertag eingestellt und an
diesem ein Schalter angeschlossen sein.
4.8.6 Schlüsseltaster-Konfiguration
Die Funktion „entriegeln" des Schlüsseltasters kann deaktiviert werden.
Im Servicemenü
systemkomponenten
Um „entriegeln" zu deaktivieren >
Die Funktion, über den Schlüsseltaster in den Servicemode zu gelangen, bleibt erhalten.
Hierzu muss der Schlüsseltaster ca. 10 Sekunden nach links betätigt werden.
26
>
systemkomponenten automatik invers
Untermenü Untermenü
Uhrzeit Start Stunde
Minute
Uhrzeit Ende Stunde
Minute
Tage Montag - Freitag
Samstag - Sonntag
>
systemkomponenten zeitschaltuhr
>
einstellung zent . unterbrechung zsu
>
sct-konfiguration
auswählen.
nein
SECULOGIC TZ 320/ TZ 321/ TZ 322
> wählen (Werkseinstellung: nicht
vorhanden
Untermenü Auswahl
(Werkseinstellung)
Wert ändern 0 - 23 (0)
Wert ändern 0 - 59 (0)
Wert ändern 0 - 23 (0)
Wert ändern 0 - 59 (0)
(Aktiv)
Nicht aktiv
(Nicht aktiv)
(Aktiv)
wählen.
> wählen und einstellen
auswahl
wählen.
