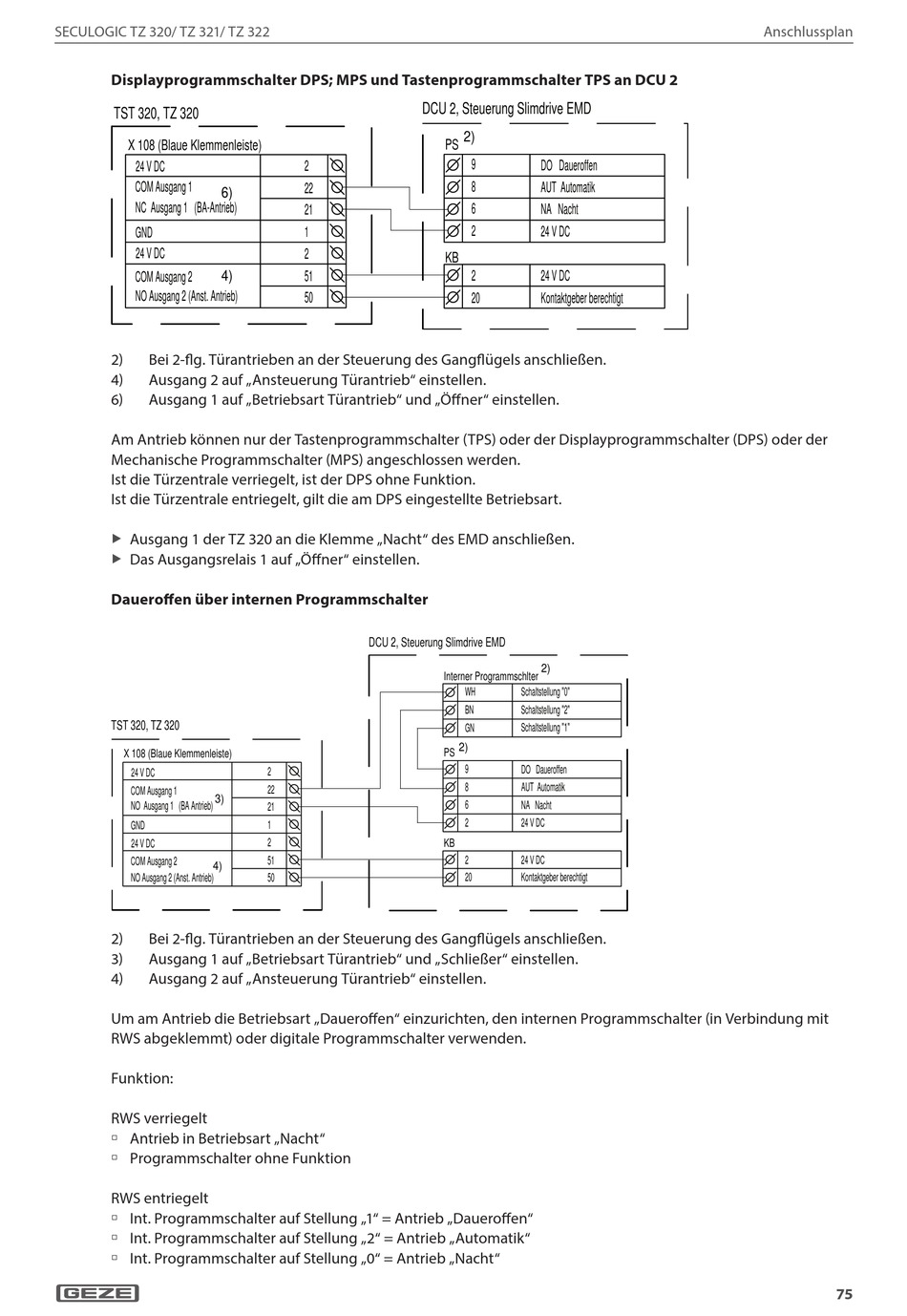

SECULOGIC TZ 320/ TZ 321/ TZ 322
Displayprogrammschalter DPS; MPS und Tastenprogrammschalter TPS an DCU 2
TST 320, TZ 320
X 108 (Blaue Klemmenleiste)
24 V DC
COM Ausgang 1
6)
NC Ausgang 1 (BA-Antrieb)
GND
24 V DC
4)
COM Ausgang 2
NO Ausgang 2 (Anst. Antrieb)
2)
Bei 2-flg. Türantrieben an der Steuerung des Gangflügels anschließen.
4)
Ausgang 2 auf „Ansteuerung Türantrieb" einstellen.
6)
Ausgang 1 auf „Betriebsart Türantrieb" und „Öffner" einstellen.
Am Antrieb können nur der Tastenprogrammschalter (TPS) oder der Displayprogrammschalter (DPS) oder der
Mechanische Programmschalter (MPS) angeschlossen werden.
Ist die Türzentrale verriegelt, ist der DPS ohne Funktion.
Ist die Türzentrale entriegelt, gilt die am DPS eingestellte Betriebsart.
Ausgang 1 der TZ 320 an die Klemme „Nacht" des EMD anschließen.
X
X
Das Ausgangsrelais 1 auf „Öffner" einstellen.
X
X
Daueroffen über internen Programmschalter
TST 320, TZ 320
X 108 (Blaue Klemmenleiste)
24 V DC
COM Ausgang 1
3)
NO Ausgang 1 (BA Antrieb)
GND
24 V DC
COM Ausgang 2
4)
NO Ausgang 2 (Anst. Antrieb)
2)
Bei 2-flg. Türantrieben an der Steuerung des Gangflügels anschließen.
3)
Ausgang 1 auf „Betriebsart Türantrieb" und „Schließer" einstellen.
4)
Ausgang 2 auf „Ansteuerung Türantrieb" einstellen.
Um am Antrieb die Betriebsart „Daueroffen" einzurichten, den internen Programmschalter (in Verbindung mit
RWS abgeklemmt) oder digitale Programmschalter verwenden.
Funktion:
RWS verriegelt
à Antrieb in Betriebsart „Nacht"
à Programmschalter ohne Funktion
RWS entriegelt
à Int. Programmschalter auf Stellung „1" = Antrieb „Daueroffen"
à Int. Programmschalter auf Stellung „2" = Antrieb „Automatik"
à Int. Programmschalter auf Stellung „0" = Antrieb „Nacht"
DCU 2, Steuerung Slimdrive EMD
2
22
21
1
2
51
50
DCU 2, Steuerung Slimdrive EMD
2
22
21
1
2
51
50
2)
PS
9
DO Daueroffen
8
AUT Automatik
6
NA Nacht
2
24 V DC
KB
2
24 V DC
20
Kontaktgeber berechtigt
2)
Interner Programmschlter
WH
Schaltstellung "0"
Schaltstellung "2"
BN
GN
Schaltstellung "1"
2)
PS
9
DO Daueroffen
8
AUT Automatik
6
NA Nacht
2
24 V DC
KB
2
24 V DC
Kontaktgeber berechtigt
20
Anschlussplan
75
