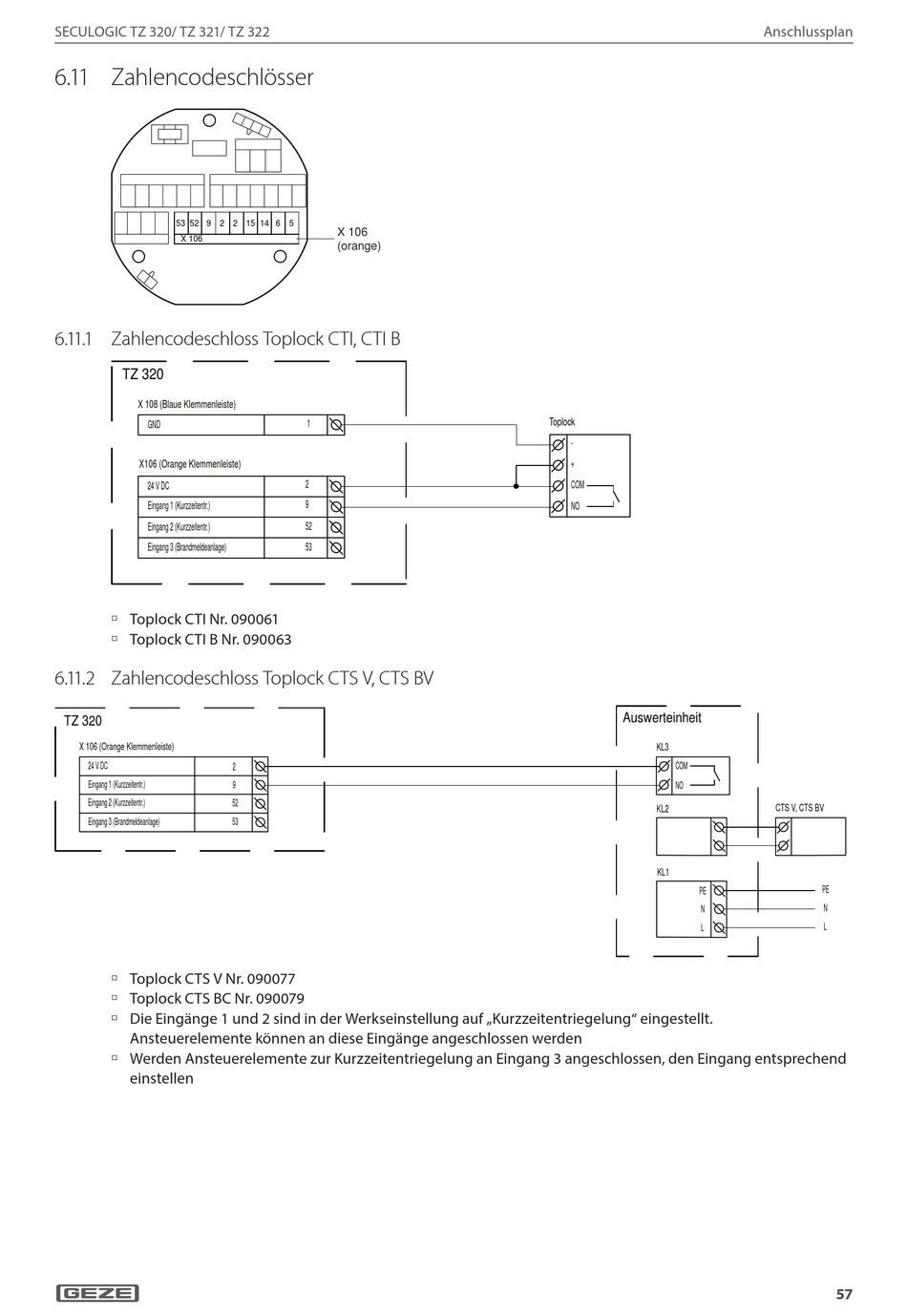

6. 1 1 Zahlencodeschlösser
53 52 9 2
X 106
6. 1 1. 1 Zahlencodeschloss Toplock CTI, CTI B
TZ 320
X 108 (Blaue Klemmenleiste)
GND
X106 (Orange Klemmenleiste)
24 V DC
Eingang 1 (Kurzzeitentr.)
Eingang 2 (Kurzzeitentr.)
Eingang 3 (Brandmeldeanlage)
à Toplock CTI Nr. 090061
à Toplock CTI B Nr. 090063
6. 1 1.2 Zahlencodeschloss Toplock CTS V, CTS BV
TZ 320
X 106 (Orange Klemmenleiste)
24 V DC
Eingang 1 (Kurzzeitentr.)
Eingang 2 (Kurzzeitentr.)
Eingang 3 (Brandmeldeanlage)
à Toplock CTS V Nr. 090077
à Toplock CTS BC Nr. 090079
à Die Eingänge 1 und 2 sind in der Werkseinstellung auf „Kurzzeitentriegelung" eingestellt.
Ansteuerelemente können an diese Eingänge angeschlossen werden
à Werden Ansteuerelemente zur Kurzzeitentriegelung an Eingang 3 angeschlossen, den Eingang entsprechend
einstellen
2 15 14 6 5
X 106
(orange)
1
2
9
52
53
2
9
52
53
Toplock
-
+
COM
NO
Auswerteinheit
KL3
COM
NO
KL2
KL1
PE
N
L
Anschlussplan
CTS V, CTS BV
PE
N
L
57
