Installation und Montage

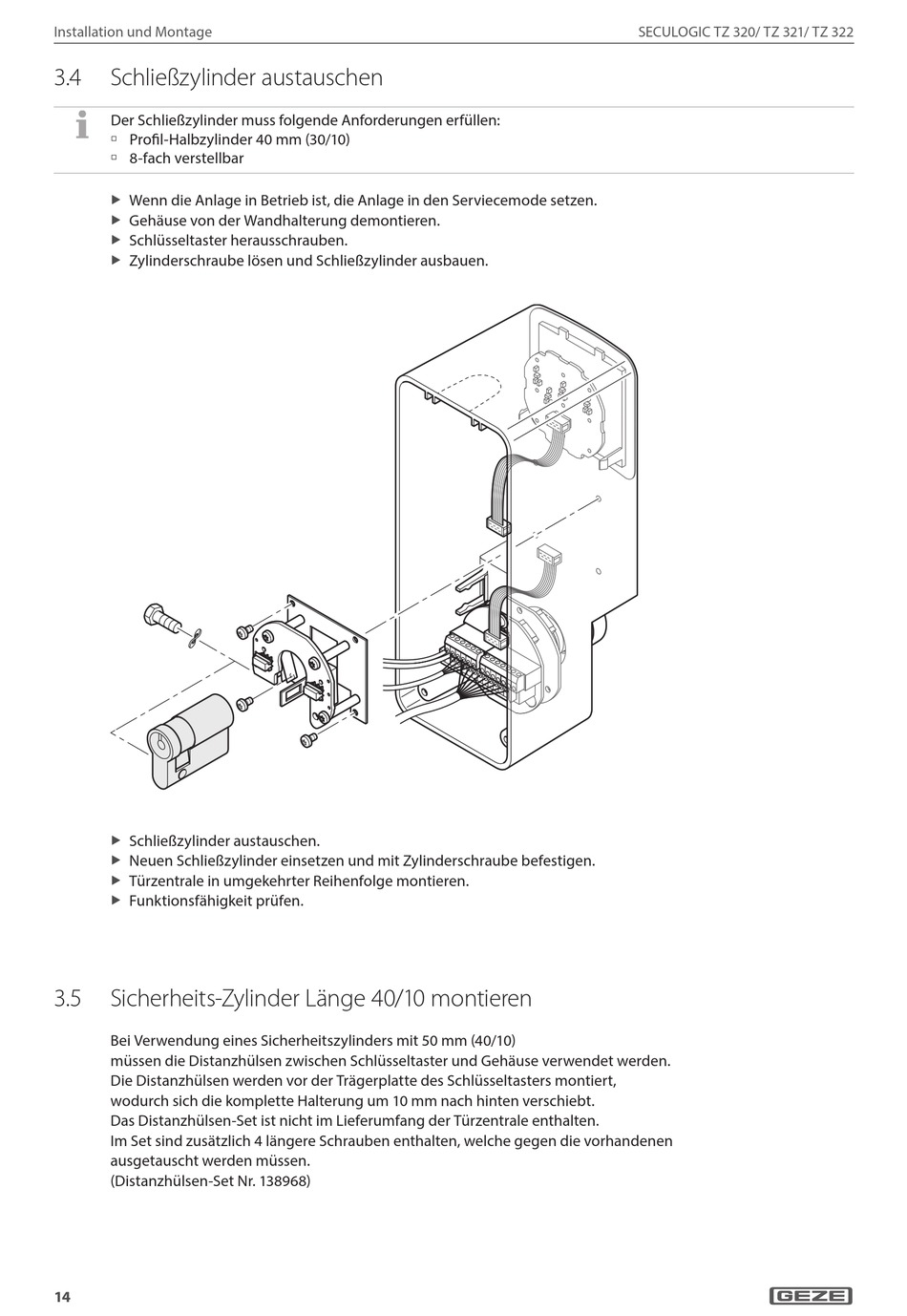

3.4 Schließzylinder austauschen
Der Schließzylinder muss folgende Anforderungen erfüllen:
à Profil-Halbzylinder 40 mm (30/10)
à 8-fach verstellbar
Wenn die Anlage in Betrieb ist, die Anlage in den Serviecemode setzen.
X
X
Gehäuse von der Wandhalterung demontieren.
X
X
Schlüsseltaster herausschrauben.
X
X
Zylinderschraube lösen und Schließzylinder ausbauen.
X
X
Schließzylinder austauschen.
X
X
Neuen Schließzylinder einsetzen und mit Zylinderschraube befestigen.
X
X
Türzentrale in umgekehrter Reihenfolge montieren.
X
X
Funktionsfähigkeit prüfen.
X
X
3.5 Sicherheits-Zylinder Länge 40/10 montieren
Bei Verwendung eines Sicherheitszylinders mit 50 mm (40/10)
müssen die Distanzhülsen zwischen Schlüsseltaster und Gehäuse verwendet werden.
Die Distanzhülsen werden vor der Trägerplatte des Schlüsseltasters montiert,
wodurch sich die komplette Halterung um 10 mm nach hinten verschiebt.
Das Distanzhülsen-Set ist nicht im Lieferumfang der Türzentrale enthalten.
Im Set sind zusätzlich 4 längere Schrauben enthalten, welche gegen die vorhandenen
ausgetauscht werden müssen.
(Distanzhülsen-Set Nr. 138968)
14
SECULOGIC TZ 320/ TZ 321/ TZ 322
