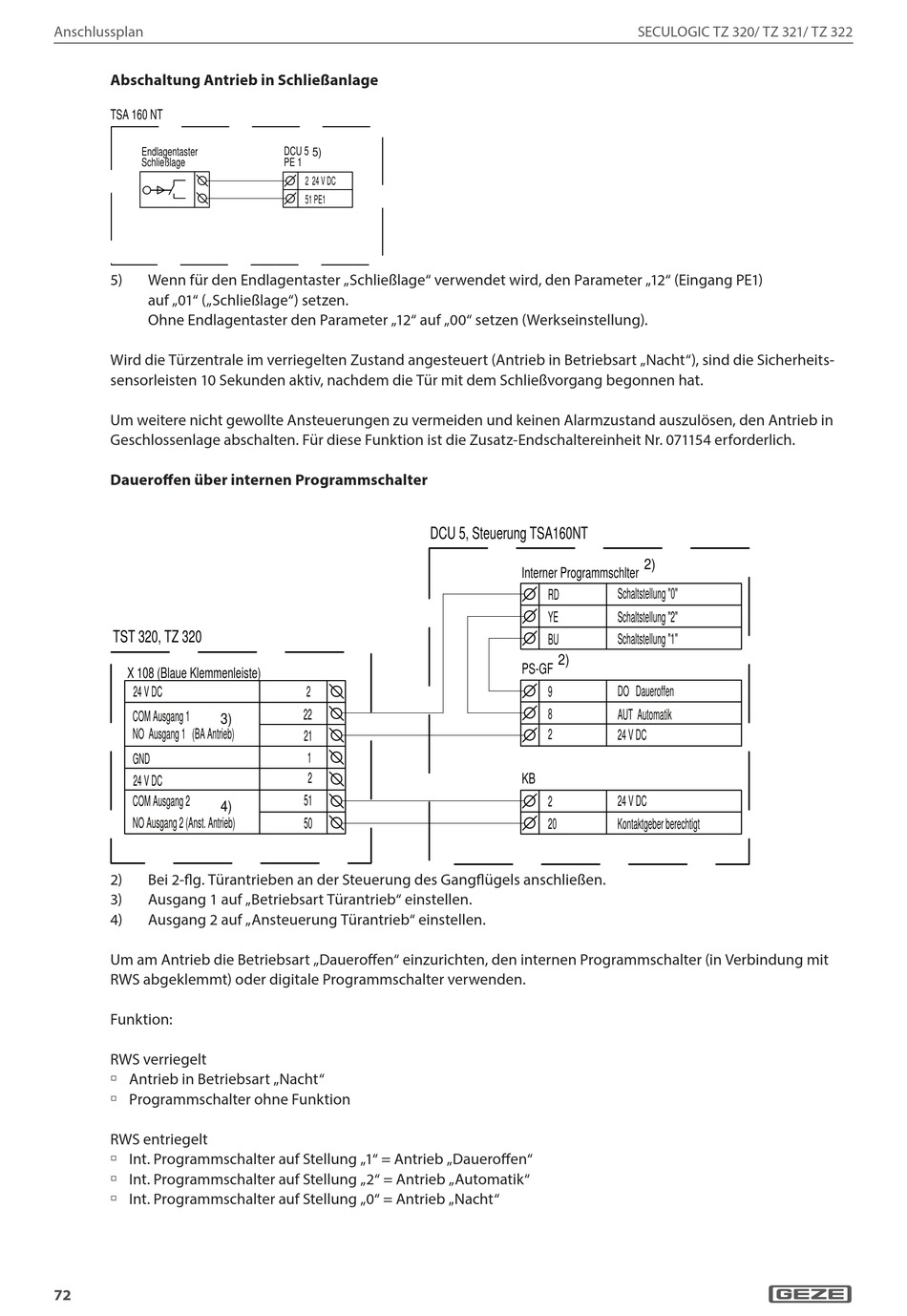

Anschlussplan
Abschaltung Antrieb in Schließanlage
TSA 160 NT
Endlagentaster
Schließlage
5) Wenn für den Endlagentaster „Schließlage" verwendet wird, den Parameter „12" (Eingang PE1)
auf „01" („Schließlage") setzen.
Ohne Endlagentaster den Parameter „12" auf „00" setzen (Werkseinstellung).
Wird die Türzentrale im verriegelten Zustand angesteuert (Antrieb in Betriebsart „Nacht"), sind die Sicherheits-
sensorleisten 10 Sekunden aktiv, nachdem die Tür mit dem Schließvorgang begonnen hat.
Um weitere nicht gewollte Ansteuerungen zu vermeiden und keinen Alarmzustand auszulösen, den Antrieb in
Geschlossenlage abschalten. Für diese Funktion ist die Zusatz-Endschaltereinheit Nr. 071154 erforderlich.
Daueroffen über internen Programmschalter
TST 320, TZ 320
X 108 (Blaue Klemmenleiste)
24 V DC
COM Ausgang 1
3)
NO Ausgang 1 (BA Antrieb)
GND
24 V DC
COM Ausgang 2
4)
NO Ausgang 2 (Anst. Antrieb)
2) Bei 2-flg. Türantrieben an der Steuerung des Gangflügels anschließen.
3) Ausgang 1 auf „Betriebsart Türantrieb" einstellen.
4) Ausgang 2 auf „Ansteuerung Türantrieb" einstellen.
Um am Antrieb die Betriebsart „Daueroffen" einzurichten, den internen Programmschalter (in Verbindung mit
RWS abgeklemmt) oder digitale Programmschalter verwenden.

Funktion:

RWS verriegelt
à Antrieb in Betriebsart „Nacht"
à Programmschalter ohne Funktion
RWS entriegelt
à Int. Programmschalter auf Stellung „1" = Antrieb „Daueroffen"
à Int. Programmschalter auf Stellung „2" = Antrieb „Automatik"
à Int. Programmschalter auf Stellung „0" = Antrieb „Nacht"
72
DCU 5
5)
PE 1
2 24 V DC
51 PE1
DCU 5, Steuerung TSA160NT
2
22
21
1
2
51
50
SECULOGIC TZ 320/ TZ 321/ TZ 322
2)
Interner Programmschlter
Schaltstellung "0"
RD
YE Schaltstellung "2"
BU Schaltstellung "1"
2)
PS-GF
9 DO Daueroffen
8 AUT Automatik
2
24 V DC
KB
2 24 V DC
Kontaktgeber berechtigt
20
