Anschlussplan

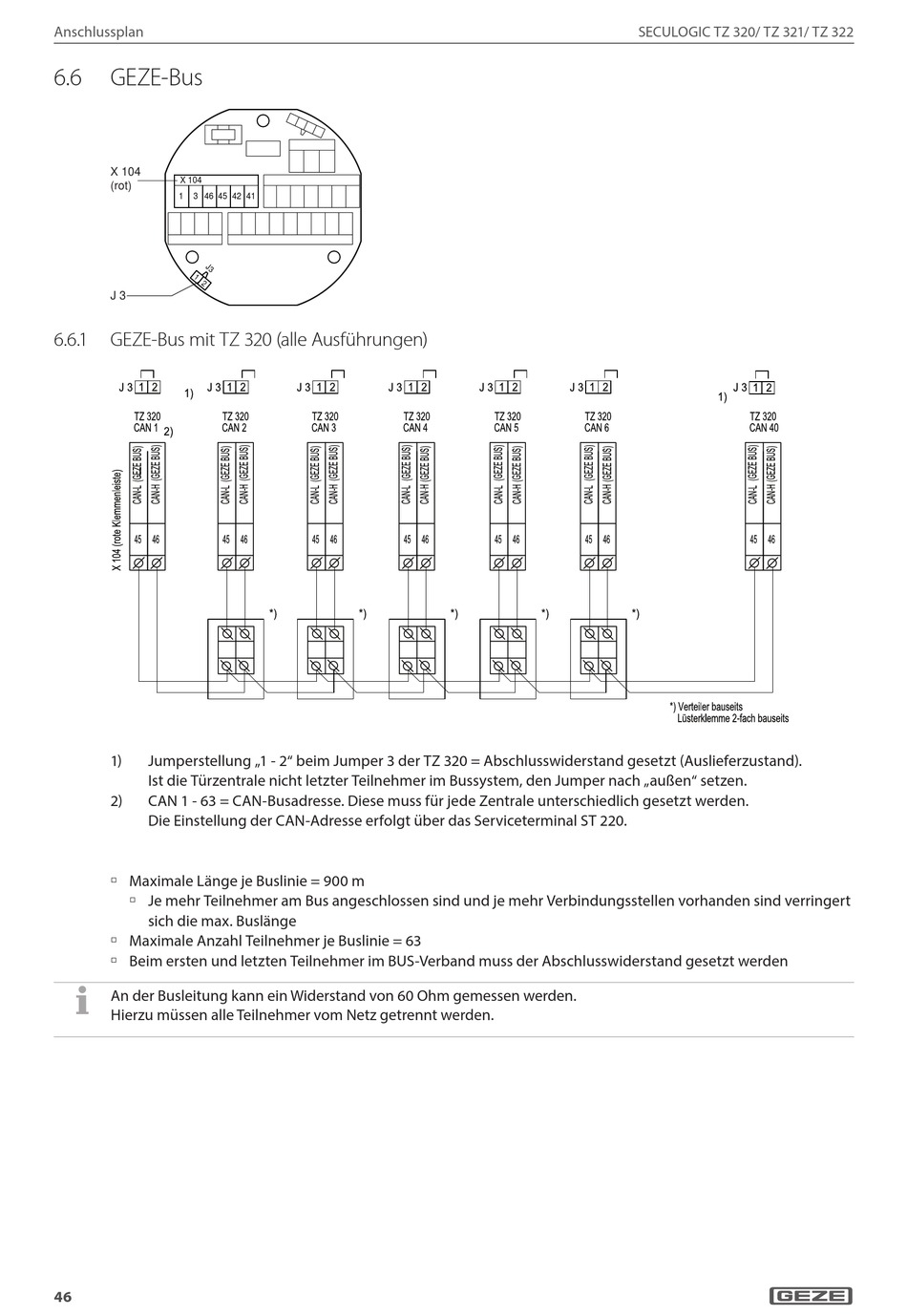

6.6 GEZE-Bus

X 104
X 104
(rot)
1 3 46 45
J 3
6.6. 1 GEZE-Bus mit TZ 320 (alle Ausführungen)
1) Jumperstellung „1 - 2" beim Jumper 3 der TZ 320 = Abschlusswiderstand gesetzt (Auslieferzustand).
Ist die Türzentrale nicht letzter Teilnehmer im Bussystem, den Jumper nach „außen" setzen.
2) CAN 1 - 63 = CAN-Busadresse. Diese muss für jede Zentrale unterschiedlich gesetzt werden.
Die Einstellung der CAN-Adresse erfolgt über das Serviceterminal ST 220.
à Maximale Länge je Buslinie = 900 m
à Je mehr Teilnehmer am Bus angeschlossen sind und je mehr Verbindungsstellen vorhanden sind verringert
sich die max. Buslänge
à Maximale Anzahl Teilnehmer je Buslinie = 63
à Beim ersten und letzten Teilnehmer im BUS-Verband muss der Abschlusswiderstand gesetzt werden
An der Busleitung kann ein Widerstand von 60 Ohm gemessen werden.
Hierzu müssen alle Teilnehmer vom Netz getrennt werden.
46
42 41
SECULOGIC TZ 320/ TZ 321/ TZ 322
