Anschlussplan

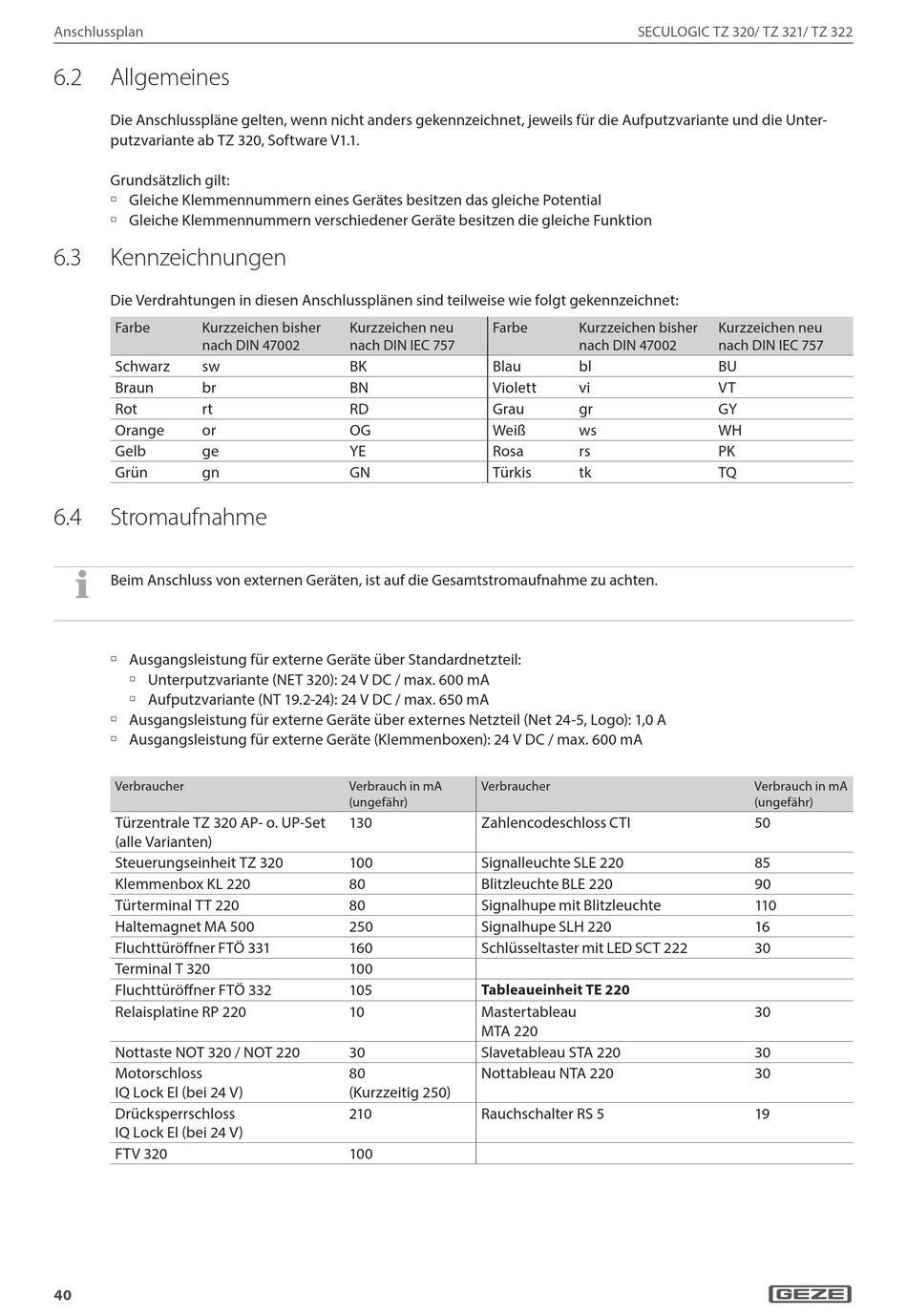

6.2 Allgemeines

Die Anschlusspläne gelten, wenn nicht anders gekennzeichnet, jeweils für die Aufputzvariante und die Unter-
putzvariante ab TZ 320, Software V1.1.
Grundsätzlich gilt:
à Gleiche Klemmennummern eines Gerätes besitzen das gleiche Potential
à Gleiche Klemmennummern verschiedener Geräte besitzen die gleiche Funktion

6.3 Kennzeichnungen

Die Verdrahtungen in diesen Anschlussplänen sind teilweise wie folgt gekennzeichnet:
Farbe Kurzzeichen bisher
nach DIN 47002
Schwarz sw
Braun br
Rot rt
Orange or
Gelb ge
Grün gn

6.4 Stromaufnahme

Beim Anschluss von externen Geräten, ist auf die Gesamtstromaufnahme zu achten.
à Ausgangsleistung für externe Geräte über Standardnetzteil:
à Unterputzvariante (NET 320): 24 V DC / max. 600 mA
à Aufputzvariante (NT 19.2-24): 24 V DC / max. 650 mA
à Ausgangsleistung für externe Geräte über externes Netzteil (Net 24-5, Logo): 1,0 A
à Ausgangsleistung für externe Geräte (Klemmenboxen): 24 V DC / max. 600 mA
Verbraucher
Türzentrale TZ 320 AP- o. UP-Set
(alle Varianten)
Steuerungseinheit TZ 320
Klemmenbox KL 220
Türterminal TT 220
Haltemagnet MA 500
Fluchttüröffner FTÖ 331
Terminal T 320
Fluchttüröffner FTÖ 332
Relaisplatine RP 220
Nottaste NOT 320 / NOT 220
Motorschloss
IQ Lock El (bei 24 V)
Drücksperrschloss
IQ Lock El (bei 24 V)
FTV 320
40
Kurzzeichen neu Farbe
nach DIN IEC 757
BK Blau
BN Violett
RD Grau
OG Weiß
YE Rosa
GN Türkis
Verbrauch in mA Verbraucher
(ungefähr)
130 Zahlencodeschloss CTI
100 Signalleuchte SLE 220
80 Blitzleuchte BLE 220
80 Signalhupe mit Blitzleuchte
250 Signalhupe SLH 220
160 Schlüsseltaster mit LED SCT 222
100
105 Tableaueinheit TE 220
10 Mastertableau
MTA 220
30 Slavetableau STA 220
80 Nottableau NTA 220
(Kurzzeitig 250)
210 Rauchschalter RS 5
100
SECULOGIC TZ 320/ TZ 321/ TZ 322
Kurzzeichen bisher Kurzzeichen neu
nach DIN 47002 nach DIN IEC 757
bl BU
vi VT
gr GY
ws WH
rs PK
tk TQ
Verbrauch in mA
(ungefähr)
50
85
90
110
16
30
30
30
30
19
