GEZE SECULOGIC TZ 322 Montage- /Inbetriebnahmeanleitung Mit Anschlussplan Seite 13

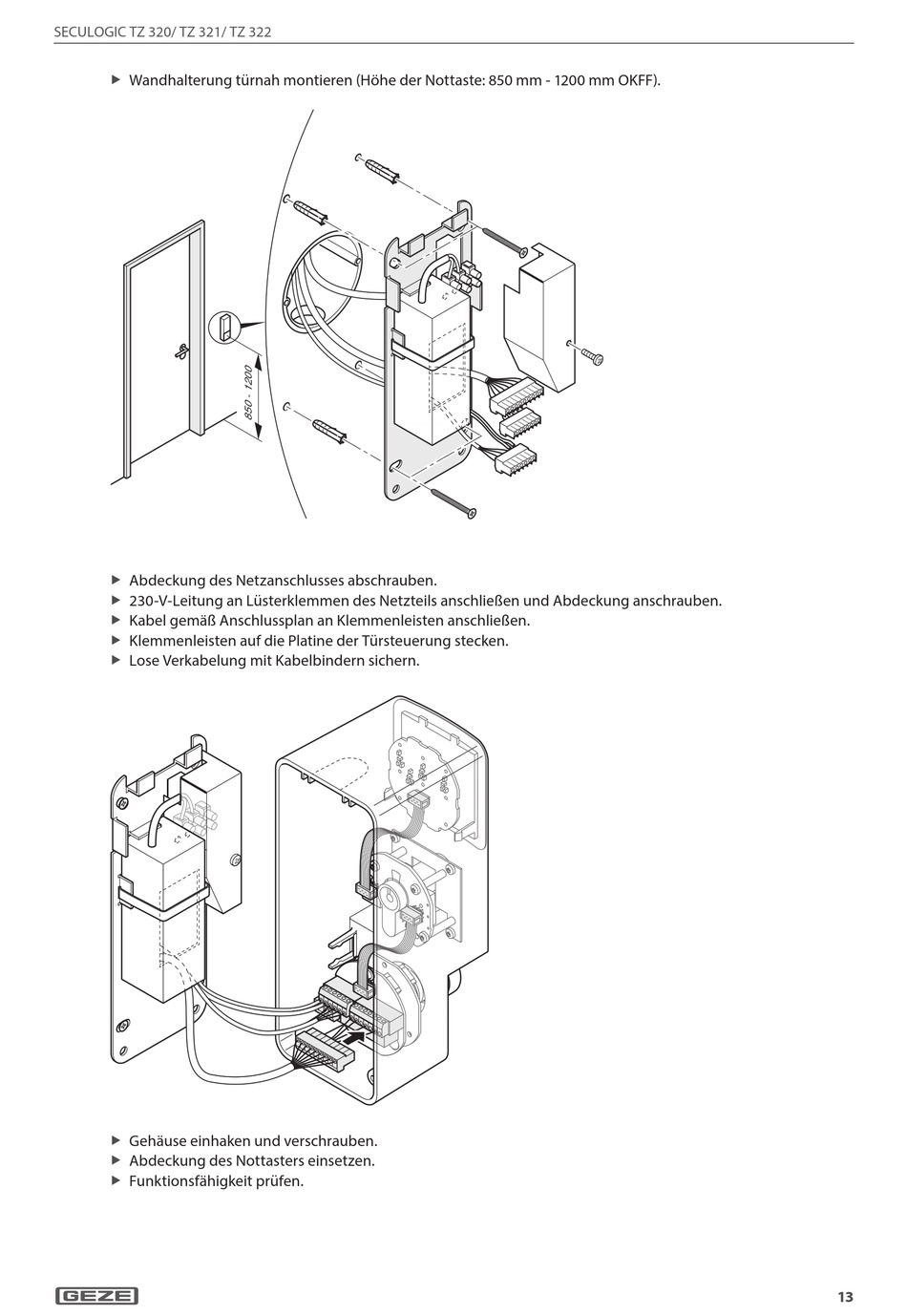

SECULOGIC TZ 320/ TZ 321/ TZ 322
Wandhalterung türnah montieren (Höhe der Nottaste: 850 mm - 1200 mm OKFF).
X
X
Abdeckung des Netzanschlusses abschrauben.
X X
230-V-Leitung an Lüsterklemmen des Netzteils anschließen und Abdeckung anschrauben.
X
X
Kabel gemäß Anschlussplan an Klemmenleisten anschließen.
X
X
Klemmenleisten auf die Platine der Türsteuerung stecken.
X
X
Lose Verkabelung mit Kabelbindern sichern.
X
X
Gehäuse einhaken und verschrauben.
X
X
Abdeckung des Nottasters einsetzen.
X
X
Funktionsfähigkeit prüfen.
X
X
