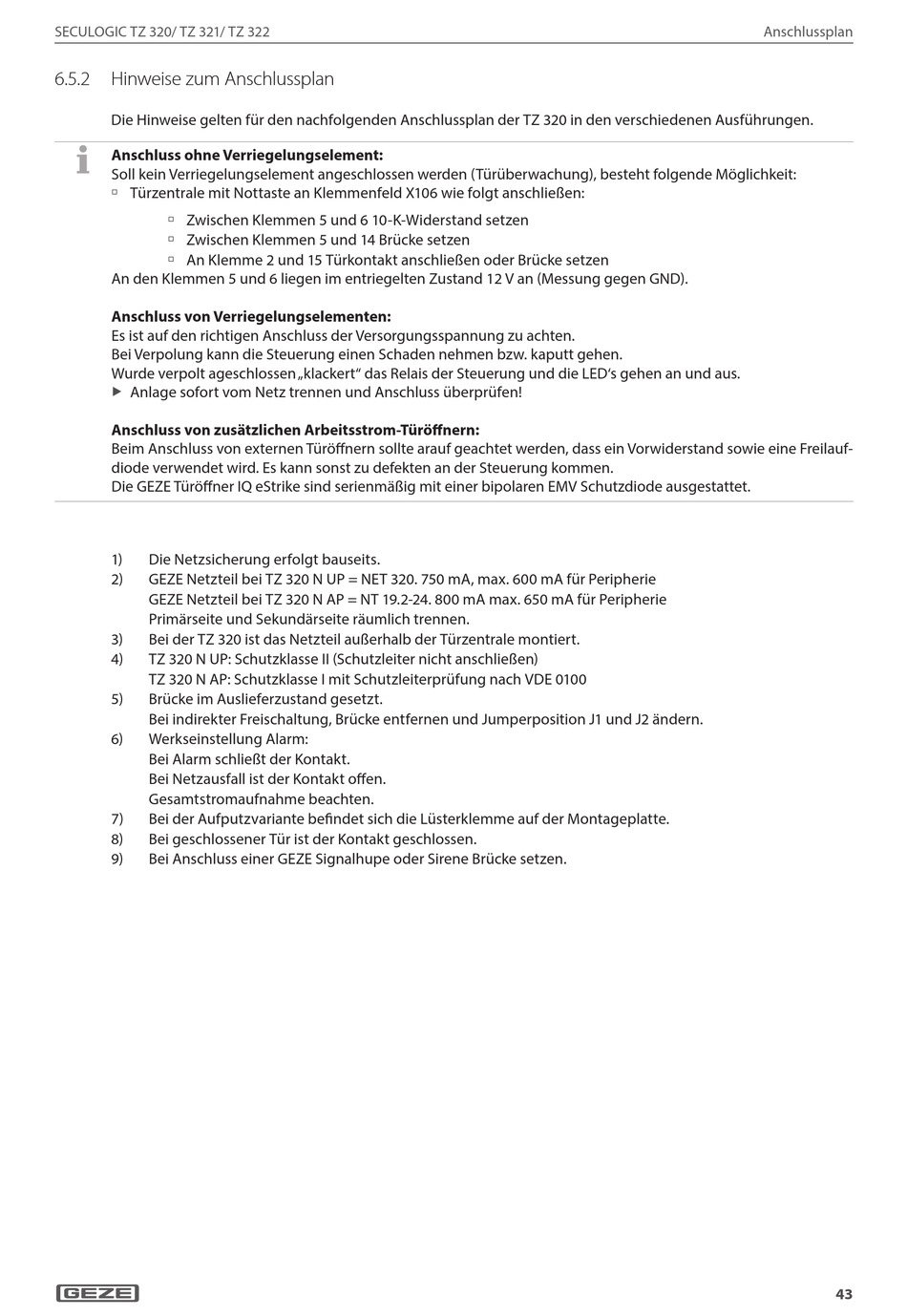

6.5.2 Hinweise zum Anschlussplan
Die Hinweise gelten für den nachfolgenden Anschlussplan der TZ 320 in den verschiedenen Ausführungen.
Anschluss ohne Verriegelungselement:
Soll kein Verriegelungselement angeschlossen werden (Türüberwachung), besteht folgende Möglichkeit:
à Türzentrale mit Nottaste an Klemmenfeld X106 wie folgt anschließen:
à Zwischen Klemmen 5 und 6 10-K-Widerstand setzen
à Zwischen Klemmen 5 und 14 Brücke setzen
à An Klemme 2 und 15 Türkontakt anschließen oder Brücke setzen
An den Klemmen 5 und 6 liegen im entriegelten Zustand 12 V an (Messung gegen GND).
Anschluss von Verriegelungselementen:
Es ist auf den richtigen Anschluss der Versorgungsspannung zu achten.
Bei Verpolung kann die Steuerung einen Schaden nehmen bzw. kaputt gehen.
Wurde verpolt ageschlossen „klackert" das Relais der Steuerung und die LED's gehen an und aus.
Anlage sofort vom Netz trennen und Anschluss überprüfen!
X
X
Anschluss von zusätzlichen Arbeitsstrom-Türöffnern:
Beim Anschluss von externen Türöffnern sollte arauf geachtet werden, dass ein Vorwiderstand sowie eine Freilauf-
diode verwendet wird. Es kann sonst zu defekten an der Steuerung kommen.
Die GEZE Türöffner IQ eStrike sind serienmäßig mit einer bipolaren EMV Schutzdiode ausgestattet.
1) Die Netzsicherung erfolgt bauseits.
2) GEZE Netzteil bei TZ 320 N UP = NET 320. 750 mA, max. 600 mA für Peripherie
GEZE Netzteil bei TZ 320 N AP = NT 19.2-24. 800 mA max. 650 mA für Peripherie
Primärseite und Sekundärseite räumlich trennen.
3) Bei der TZ 320 ist das Netzteil außerhalb der Türzentrale montiert.
4) TZ 320 N UP: Schutzklasse II (Schutzleiter nicht anschließen)
TZ 320 N AP: Schutzklasse I mit Schutzleiterprüfung nach VDE 0100
5) Brücke im Auslieferzustand gesetzt.
Bei indirekter Freischaltung, Brücke entfernen und Jumperposition J1 und J2 ändern.
6) Werkseinstellung Alarm:
Bei Alarm schließt der Kontakt.
Bei Netzausfall ist der Kontakt offen.
Gesamtstromaufnahme beachten.
7) Bei der Aufputzvariante befindet sich die Lüsterklemme auf der Montageplatte.
8) Bei geschlossener Tür ist der Kontakt geschlossen.
9) Bei Anschluss einer GEZE Signalhupe oder Sirene Brücke setzen.
