4.3 Beszerelés automatikus
csőkapcsolóval (talpas könyök)
Lásd az A és B ábrát és hozzátartozó 1. és 2.
táblázatot.
Stabil (fix) telepítés esetén a szivattyú leereszthető
az aknába beépített automatikus kapcsolószerkezet
segítségével. A kapcsolóegység a szennyvíz alatt is
biztosítja a szivattyú megfelelő helyre kerülését.
1. A kapcsolóegység beépítéséhez az alábbi
műveleteket kell végezni:
- az akna nyílásának falában fúrt furatok és
rögzítőcsavarok segítségével kell
a vezetőcsöve(ke)t tartó konzolt ideiglenesen
rögzíteni,
- a konzol alatt függőón segítségével a talpas
könyök helyét meg kell határozni, majd a talpas
könyököt megfelelő szilárdságot biztosító
dübellel és csavarral az akna fenekéhez kell
rögzíteni. Ha az aknafenék nem vízszintes,
akkor megfelelő alátétezéssel a talpas könyököt
vízszintes helyzetben és feszülésmentesen kell
rögzíteni.
2. A nyomóvezetéket az ismert szerelési elvek
szerint feszültségmentesen kell rögzíteni.
3. A vezetőcsövet illessze a talpaskönyökre.
Illessze a vezetőcsövet a kúpos felületre.
A vezetőcsőnek szorosan kell illeszkednie.
Vezetőcsőnek min. 3/4" közepes falvastagságú
csövet javaslunk.
4. A vezetőcső hosszát igazítsa a felső csőtartó
helyéhez.
5. A méretre vágott vezetőcső(vek) felső végét
a felső konzollal kell megfogni, és utóbbit
véglegesen kell rögzíteni.
A vezetőcsőve(ke)t fixen kell megfogni,
mert ha oldalirányú játékkal vannak
Vigyázat
szerelve, akkor a szivattyú üzeme közben
erős vibráció és zaj léphet fel.
6. Az aknában lévő szilárd törmeléket (mint
kődarabok, sitt, stb.) a szivattyú leengedése előtt
el kell távolítani.
7. A talpas könyök ellenkarimáját a szivattyú
nyomócsonkjára fel kell csavarozni, majd az
ellenkarima vezetőnyúlványát a vezető csőre rá
kell illeszteni, és a szivattyút a fogantyúra
erősített lánc segítségével az aknába le kell
engedni. Amint a szivattyú leér a talpas
könyökhöz, a nyomócsonkon lévő ellenkarimával
rányomódik a talpas könyök kapcsoló karimájára,
és ezáltal egy tömített kapcsolat jön létre
közöttük.
8. A lánc felső végét az akna-nyílás közelében
felerősített kampóra kell akasztani.
9. A motorkábel szükséges hosszát meghatározva
a maradék hosszt úgy kell felcsévélni, hogy ne
feszüljön és így üzem közben ne károsodjon.
A kábelt úgy kell elrendezni, hogy ne legyen sem
megtörve, sem becsípődve.
Nagyon kell arra figyelni, nehogy a kábel
végén keresztül az erek között a motorba
Vigyázat
víz juthasson be.
86
4.4 Telepítés hordozható (tartólábas) kivitel
esetén
Lásd a C ábrát, valamint a hozzátartozó táblázatot.
Ezen telepítési mód esetén az AP szivattyúknál
a ház és a tartóláb egy egységet képez.
Ezen telepítési mód esetén a szivattyú
nyomócsonkjára egy 90 fokos könyököt kell
felszerelni, melyhez tömlő vagy cső és
(visszacsapó)szelep csatlakoztatható.
A szivattyú könnyebb karbantartása érdekében
a nyomócső csatlakozásnál vagy oldható csavaros
kötést vagy flexibilis csatlakozást célszerű
alkalmazni.
Ha tömlőt alkalmazunk, akkor biztosítani kell, hogy
abban éles könyök (iránytörés) ne legyen, és belső
keresztmetszete ne okozzon szűkítést
a nyomócsőhöz képest.
Ha csövet alkalmazunk, akkor a nyomócsonki
csatlakozás után visszacsapószelep szerelendő.
Ezen szerelési műveletek után a szivattyú
a szennyvízbe merítendő.
Ha a szivattyút iszapos vagy egyenetlen felületre kell
állítani, akkor a talp vízszintes stabil helyzetét
tégladarabok berakásával célszerű biztosítani.
4.5 Az úszókapcsoló beállítása
Szakaszos üzem
Az úszókapcsolós szivattyúknál a be- és
kikapcsolási szint közötti különbséget be lehet
állítani ha a fogantyú és úszókapcsoló közötti
kábelszakaszt hosszabbra vagy rövidebbre állítjuk
be.
Minél hosszabb a szabad kábelvég, annál nagyobb
a be- és kikapcsolási szint közötti különbség.
Ehhez a fogantyún lévő kábelrögzítőben a kábelt
a kívánt hosszra lehet beállítani.
Ha a szivattyú nem merül teljesen vízbe, akkor
minden 30 percből csak 5 percig üzemelhet.

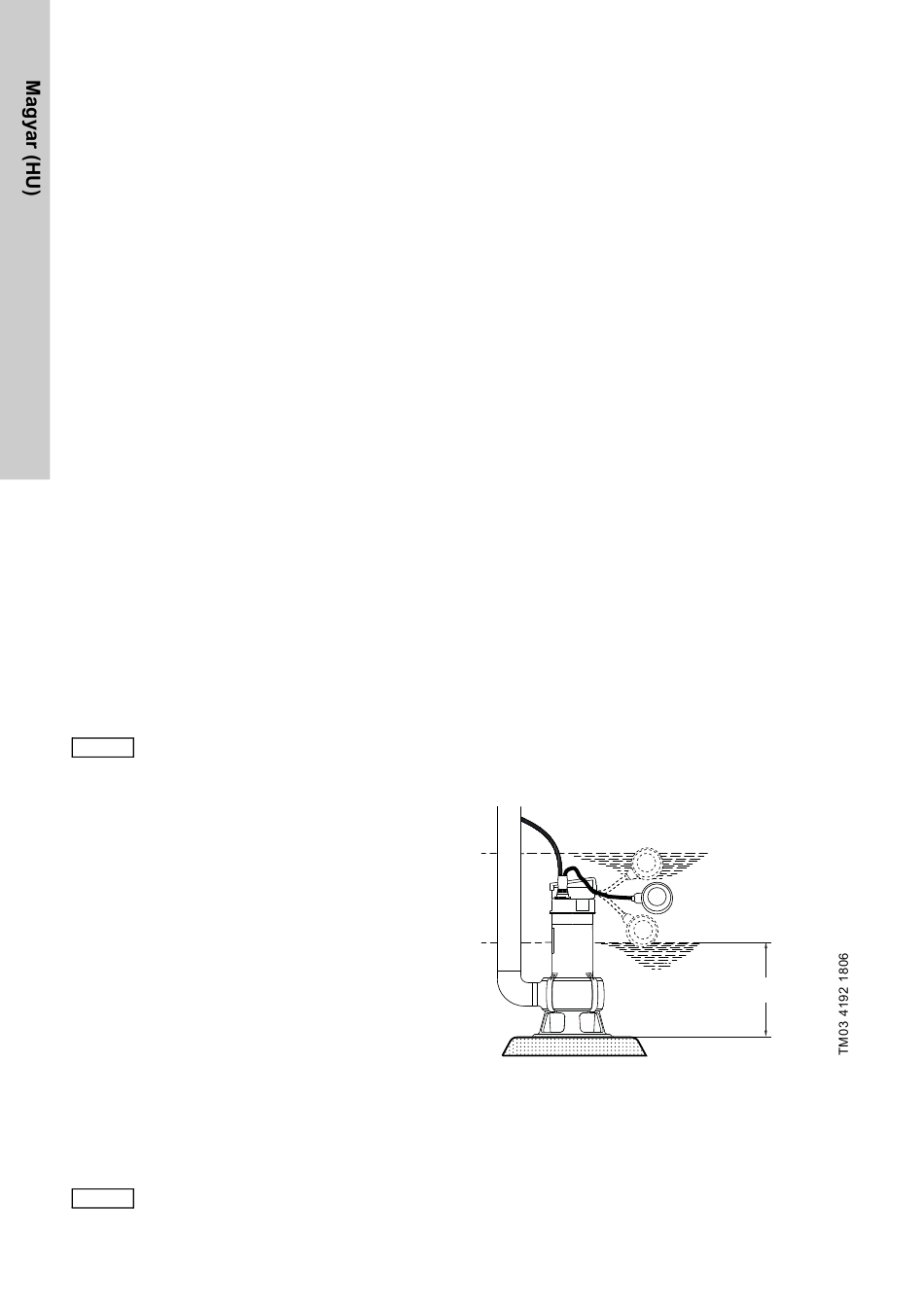

5. ábra Az úszókapcsoló beállítása
Tartós üzem
Tartós üzem esetén a szivattyúnak teljesen
a szállított közegbe kell merülnie.
kikap-
csolás
270 mm
