4. Установка
Попередження
Установка насоса повинна виконуватися
спеціально підготовленим персоналом.
Поводьтесь обережно, щоб гарантувати
відсутність контакту з крильчаткою
насоса.
Згідно з EN 60335-2-41/A2:2010 цей
виріб з 5 метрами силового кабеля може
Вказівка
використовуватися лише в приміщенні.
4.1 Підключення
При стаціонарній установці рекомендується
обладнати напірний трубопровід зворотним
клапаном та запорною арматурою.
Якщо насос встановлюється у колодязь з
мінімальною довжиною вільного кабелю 100 мм
(дивіться рис. 5), то мінімальні розміри колодязя
повинні відповідати наведеним на рис. 2.
Крім того, колодязь повинен мати розміри, які
відповідають співвідношенню між потоком води,
що потрапляє у нього, та продуктивністю насоса.
550 mm

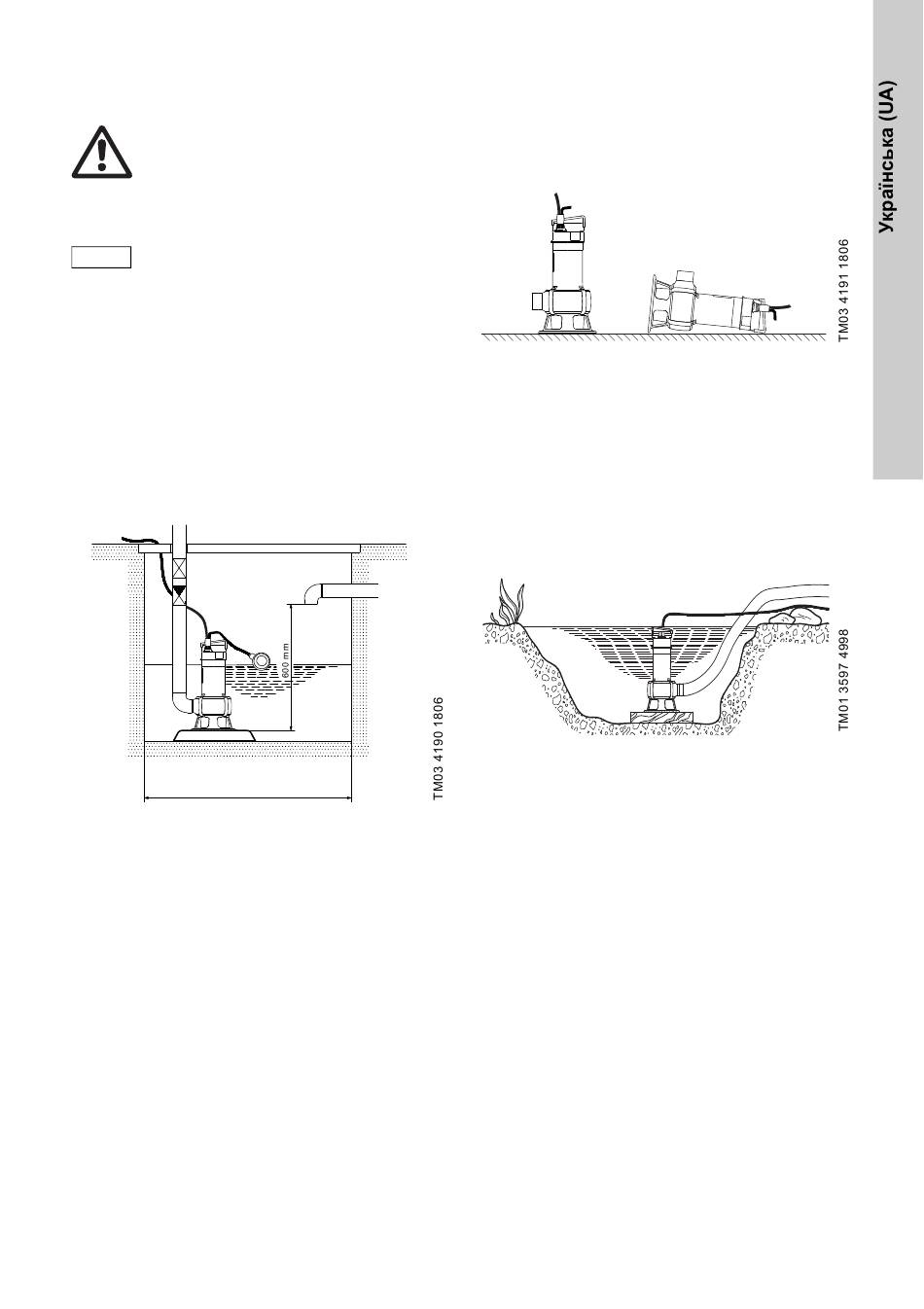

Рис. 2 Мінімальні розміри колодязя, якщо
встановлюється насос з мінімальною
вільною довжиною кабеля 100 мм
4.2 Положення насоса
Насос може працювати у вертикальному чи
горизонтальному положенні, дивіться рис. 3.
При безперервній роботі двигун і впускний
патрубок насоса повинні завжди повністю
покриватися перекачуваною рідиною.
Рис. 3 Положення насоса
Після підключення трубопроводу/гнучкої труби
встановіть насос у робоче положення.
Примітка: Не піднімайте та не опускайте насос за
допомогою електричного кабелю.
Розмістіть насос так, щоб його впуск не міг бути
блокований (чи частково блокований) мулом,
брудом чи подібними матеріалами.
Рекомендуємо розміщувати насос на надійній
твердій основі, дивіться рис. 4.
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙
∙ ∙
∙ ∙
∙
∙ ∙
∙
∙
∙
∙ ∙
∙ ∙ ∙
∙
∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙
∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙
∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
Рис. 4 Насос встановлюється на міцній
основі
У випадку стаціонарної установки перед
монтажем насоса колодязь повинен бути
очищений від мулу, каміння і т.п.
∙ · · · ·
· · · · · · · ·
∙ · · ·
· ·
· · · · · · ·
· · · ·
· · · · ·
∙ ∙ · · · · ·
· · · · · · ·
· · · ·
· ∙ ∙ · · ·
· · ·
· ∙ · ·
· ·
· · · · · · ·
· · ∙ · ·
·
· · · ∙ · ·
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙
∙
∙
∙
∙
∙
∙ ∙ ∙
∙
∙ ∙
∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
