4.3 Montage mit automatischer Kupplung

Siehe Abb. A und B, Seite
Bei fester Installation können die Pumpen auf einer
stationären, automatischen Kupplung montiert wer-
den. Sie lassen sich dann ganz oder teilweise im
Fördermedium eingetaucht verwenden.
1. An den Innenrand der Schachtöffnung Befesti-
gungslöcher für die Rohrkonsole und Führungs-
rohre bohren. Die Konsole mit zwei Schrauben
provisorisch befestigen.
2. Den unteren Teil der automatischen Kupplung
auf dem Schachtboden anbringen. Mit Senklot
die korrekte Position ermitteln. Die automatische
Kupplung mit Schwerlastdübeln am Schachtbo-
den befestigen. Bei einem unebenen Boden ist
die automatische Kupplung so abzustützen, dass
sie beim Anspannen in der Waage bleibt.
3. Druckleitung nach bekannten Montagegrundsät-
zen spannungsfrei montieren.
4. Die Führungsrohre in die Ringe am unteren Teil
der automatischen Kupplung einsetzen.
Vorher das Innere der Führungsrohre anfasen,
um die Montage zu erleichtern. Die Führungs-
rohre müssen fest in den Ringen sitzen. Es wird
empfohlen, 3/4"-Rohre (für Fußkrümmer
PN 96429519) oder 1/2"-Rohre (für Fußkrümmer
PN 96000178) als Führungsrohre zu verwenden.
5. Die Rohrlänge genau an die Konsole oben
anpassen.
6. Die provisorisch angebrachte Konsole entfernen
und oben auf die Führungsrohre montieren.
Die Konsole endgültig an der Schachtwand
befestigen.
Die Führungsrohre dürfen kein axiales
Spiel aufweisen, da sonst beim Betrieb der
Achtung
Pumpe starke Geräusche auftreten kön-
nen.
7. Steine, Schutt etc. aus dem Schacht entfernen,
bevor die Pumpe abgesenkt wird.
8. Die eine Kupplungshälfte auf den Pumpen-
Druckstutzen montieren. Die Führungsklaue die-
ser Hälfte zwischen den Führungsrohren anbrin-
gen und die Pumpe mit Hilfe einer am Handgriff
befestigten Kette in den Schacht absenken.
Wenn die Pumpe den unteren Teil der automati-
schen Kupplung erreicht, dichtet sie selbsttätig
zur Druckleitung ab.
9. Die Kette an einem geeigneten Haken in der
Nähe der Schachtöffnung befestigen.
10. Die Motorkabellänge anpassen, indem das Kabel
auf einer Zugentlastung so aufgewickelt wird,
dass es während des Betriebes nicht beschädigt
wird. Die Kabelentlastung auf einem geeigneten
Haken oben im Schacht befestigen. Dafür Sorge
tragen, dass das Kabel nicht abgeknickt bzw.
gequetscht wird.
Das Kabelende darf nicht ins Wasser ein-
Achtung
getaucht werden, da sonst Wasser durch
das Kabel in den Motor eindringen kann.
196
und 197.

4.4 Freistehende Montage

Siehe Abb. C, Seite 198.
Bei freistehender Montage ist ein 90 °-Bogen am
Pumpen-Druckstutzen zu montieren. Die Pumpe
kann mit Schlauch bzw. Rohr und Ventilen montiert
werden.
Um die Wartung der Pumpe zu erleichtern, sollte an
der Druckleitung eine Verschraubung oder eine flexi-
ble Kupplung montiert werden.
Wird ein Schlauch verwendet, ist sicherzustellen,
dass dieser keine Knickstellen aufweist und dass der
Innenquerschnitt dem Pumpen-Druckstutzen ange-
passt ist.
Wird ein Rohr verwendet, sind Verschraubung bzw.
Kupplung, Rückschlagventil und Absperrventil von
der Pumpenseite her in angeführter Reihenfolge zu
montieren.
Die Pumpe in das Fördermedium eintauchen.
Erfolgt die Montage auf einer schlammigen oder
unebenen Oberfläche, empfiehlt es sich, die Pumpe
mit Ziegelsteinen o.ä. abzustützen.

4.5 Einstellung des Schwimmerschalters

Aussetzbetrieb

Bei Pumpen mit Schwimmerschalter kann die Diffe-
renz zwischen Ein- und Ausschalten durch Verkür-
zung/Verlängerung der freien Kabellänge zwischen
dem Schwimmerschalter und dem Pumpenhandgriff
verändert werden.
Je länger die freie Kabellänge ist, um so größer ist
die Differenz zwischen dem Ein- und Ausschaltni-
veau. Dazu wird das Kabel durch den Leitungshalter
am Handgriff der Pumpe in die gewünschte Stellung
gezogen.
Die Pumpe darf jede halbe Stunde maximal
5 Minuten laufen, ohne völlig im Fördermedium ein-
getaucht zu sein.

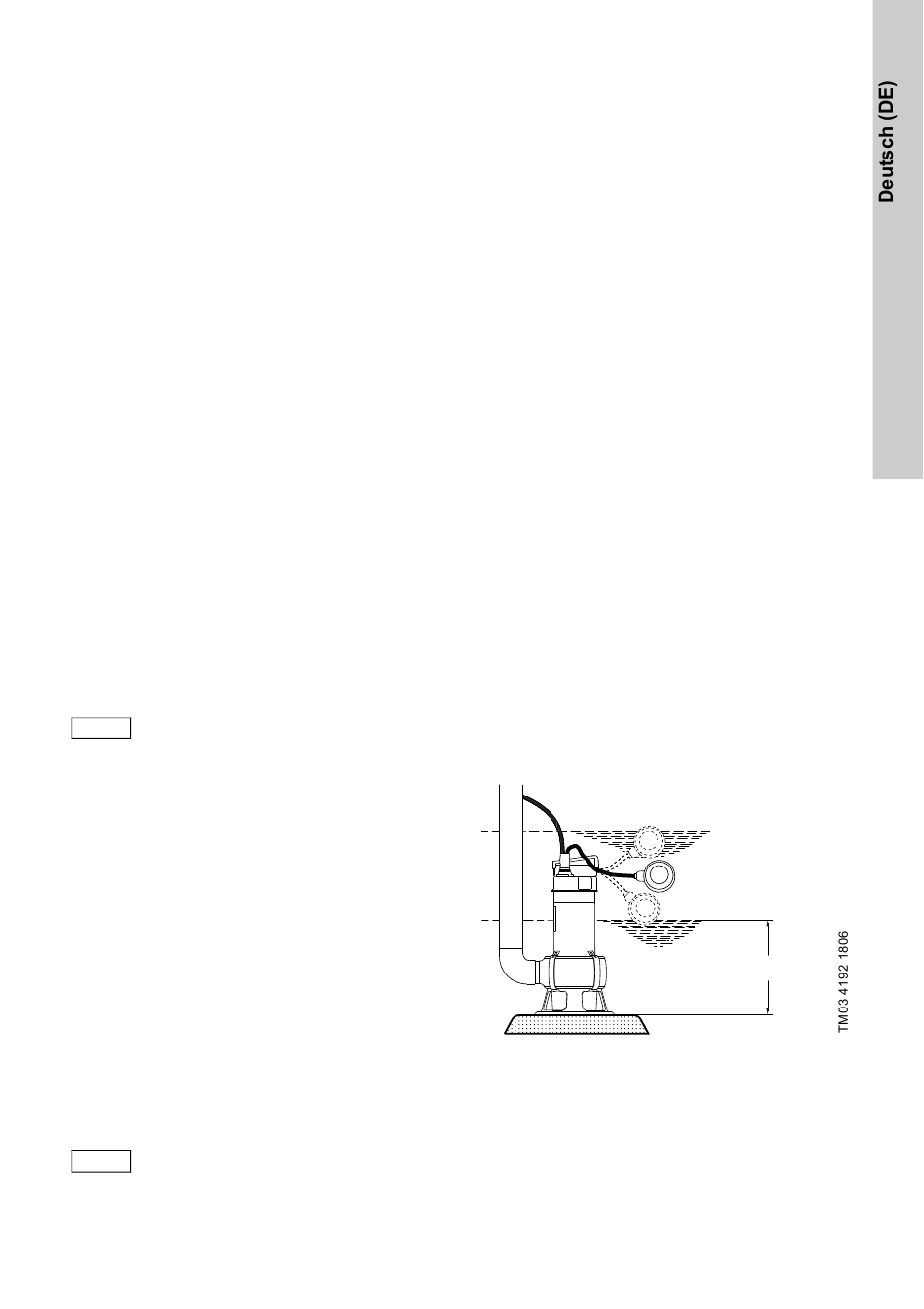

Abb. 5
Einstellung des Schwimmerschalters
Dauerbetrieb
Bei Dauerbetrieb muss die Pumpe immer im Förder-
medium eingetaucht sein.
Aus
270 mm
33
