4. Montaža
Upozorenje
Montažu crpke mora izvesti stručna osoba.
Mora se osigurati kako ljudi ne bi došli u
dodir s rotorom crpke.
Sukladno EN 60335-2-41/A2:2010 ovaj se
proizvod smije rabiti s kabelom električnog
Uputa
napajanja od 5 metara, ali samo u
zatvorenim prostorima.

4.1 Spajanje

Za trajnu montažu preporuča se ugradnja holendera,
nepovratnog ventila i zapornog ventila na ispusnoj
cijevi.
Ukoliko je crpka montirana u jami s minimalno
slobodnim kabelom od 100 mm, pogledajte sl. 5,
minimalne dimenzije jame moraju biti kao što je
prikazano i na sl. 2.
Štoviše, jama mora biti dimenzionirana suklano
odnosu između protoka vode u jamu i rada crpke.
550 mm

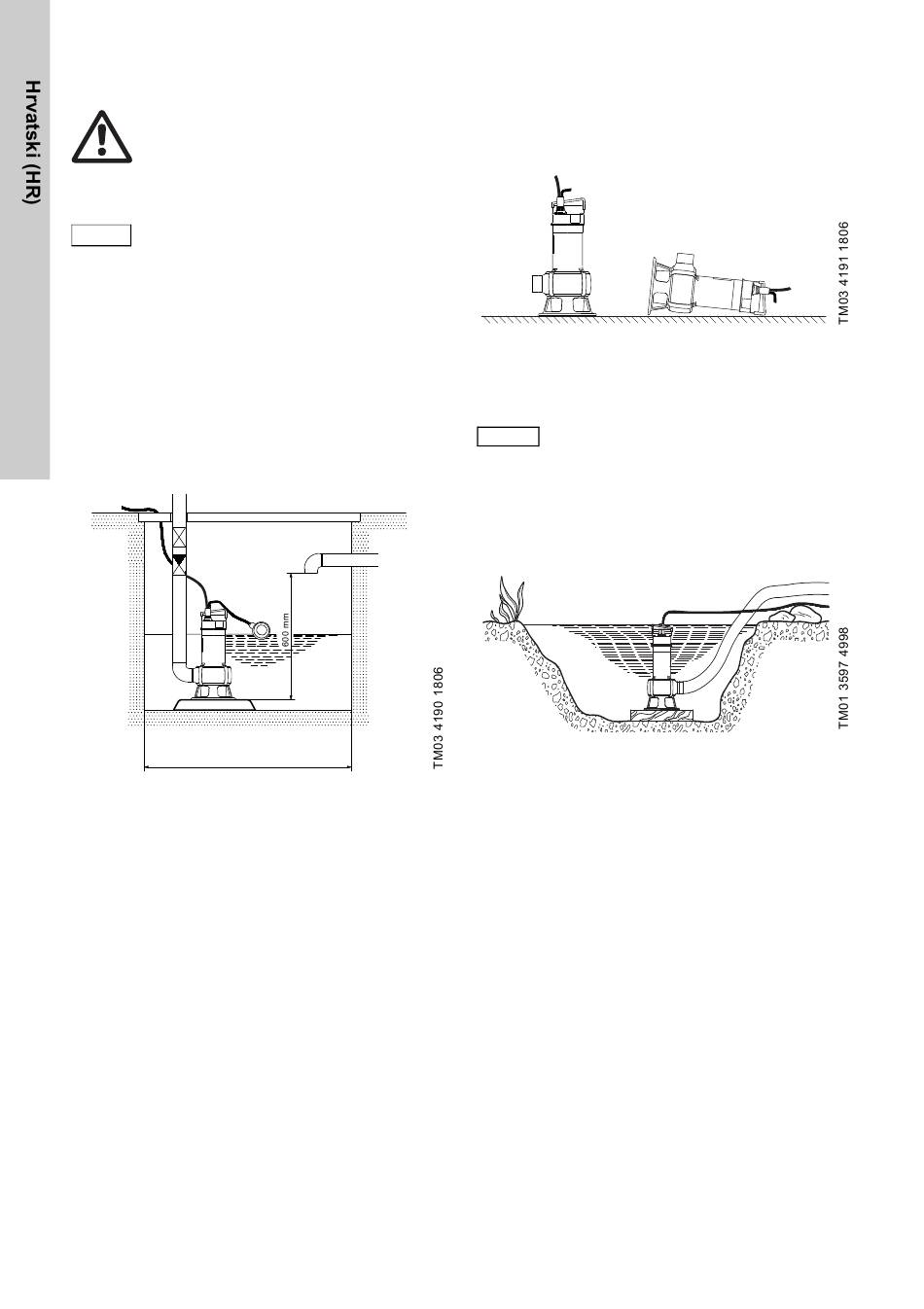

Slika 2 Minimalna dimenzija jame, ako je
minimalna dužina kabla 100 mm
78

4.2 Pozicioniranje crpke

Crpka može raditi i u vertikalnom i horizontalnom
položaju, pogledajte sl. 3.
Tijekom stalnog rada, ulaz motora i crpke stalno
moraju biti prekriveni dizanim medijem.
Slika 3 Položaj crpke
Kad je cijev/crijevo spojeno, smjestite crpku u
položaj za rad.
Ne podižite ili spuštajte crpku pomoću
UPOZORENJE
kabela za struju.
Pozicionirajte crpku tako da ulaz crpke ne bude
blokiran a niti djelomično blokiran talogom, muljem ili
sličnim materijalom.
Preporučamo da crpku stavite na tvrdu podlogu,
pogledajte sl. 4.
∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙
∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙
∙
∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙
Slika 4 Postavite crpku na čvrstu podlogu
Ukoliko ćete raditi trajnu montažu, jama se prije
montaže mora očistiti od taloga, šljunka, itd.
∙
· · · · ·
· · · · · · ·
· ∙ · · · ·
· · · · · · · ·
· · ·
· · · · · ·
∙ ∙ · · · · ·
· · · · · · · · · ·
· ∙ ∙ · · · ·
· · ·
· ∙ · ·
· ·
· · · · · · · ·
· ∙ ·
· · · · · ·
∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙
∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙
∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙
∙
∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙
∙
∙
∙
∙ ∙ ∙
∙
∙ ∙
∙
∙ ∙
∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
·
