4.3 Instalace čerpadla s automatickou
spojkou
Viz obr. A a B na str. 196
V případě stacionární instalace mohou být čerpadla
připojena na pevnou automatickou spojku.
Čerpadla pak mohou být zcela nebo jen částečně
ponořena do čerpané kapaliny.
1. Na vnitřním okraji vrchní části čerpací šachty
vyvrtejte otvory pro upevnění trubkové konzoly
a vodicí trubky. Konzolu provizorně uchyt'te
dvěma šrouby.
2. Spodní část automatické spojky umístěte na dně
čerpací šachty. Olovnicí zjistěte správnou
polohu. Automatickou spojku pak upevněte ke
dnu šachty pomocí hmoždinek pro velkou zátěž.
V případě, že dno je nerovné, podepřete
automatickou spojku tak, aby při zatížení zůstala
ve vodorovné poloze.
3. Výtlačné potrubí instalujte podle obecně
známých montážních zásad tak, aby u něj
nedocházelo k pnutí.
4. Narazte vodicí tyče na čepy ve spodní části
automatické spojky. Zkoste vnitřek vodicích tyčí
k usnadnění instalace. Vodicí tyče se musí pevně
připevnit na čepy. Jako vodicí tyče doporučujume
střední velikost potrubí 3/4".
5. Přizpůsobte délku vodicích tyčí, aby se daly
přesně uchytit ke konzole nahoře.
6. Uvolněte provizorně uchycenou konzolu
a namontujte ji na vodicí trubku. Konzolu pak
napevno zafixujte na stěnu čerpací šachty.
Vodicí trubky nesmí vykazovat žádnou
axiální vůli, nebot' jinak může při provozu
Pozor
čerpadla docházet k silným vibracím
(hluku).
7. Před spuštěním čerpadla do pracovní polohy
odstraňte z čerpací šachty všechny kameny,
štěrk apod.
8. Jednu polovinu spojky namontujte na výtlačné
hrdlo čerpadla. Vodicí západku této poloviny
spojky umístěte mezi vodicí trubky a čerpadlo
spust'te do čerpací šachty pomocí řetězu
upevněného na jeho rukojeti. Jakmile čerpadlo
dosedne svou polovinou automatické spojky na
spodní polovinu spojky umístěné v šachtě, dojde
automaticky k jeho těsnému napojení na výtlačné
potrubí.
9. Konec nosného řetězu upevněte v blízkosti
vrchní části čerpací šachty.
10. Délku přívodního kabelu upravte navinutím na
kabelovou odlehčovací cívku tak, aby za provozu
nemohlo dojít k poškození kabelu.
Cívku s navinutým kabelem pak zavěste na
vhodný hák, který upevněte v horní části čerpací
šachty. Přitom dbejte, aby nedošlo ke zlomení
nebo k sevření kabelu.
Konec kabelu nesmí být ponořen do vody,
Pozor nebot' jinak hrozí nebezpečí, že se voda
skrz kabel dostane do motoru.
a 197.
4.4 Instalace čerpadla stojícího volně
v jímce
Viz obr. C na str. 198.
V případě instalace čerpadla volně stojícího v jímce
je třeba použít koleno 90 °, které se připojí na
výtlačné hrdlo čerpadla. Čerpadlo může být
instalováno spolu s výtlačnou hadicí, popř.
s výtlačným potrubím s příslušnými armaturami.
K usnadnění údržby čerpadla umístěte na výtlačné
potrubí spojovací šroubení nebo pružnou spojku.
Pokud se použije výtlačná hadice, je třeba zajistit,
aby u ní nedocházelo ke zlomům a aby její vnitřní
průměr odpovídal vnitřnímu průměru výtlačného
hrdla čerpadla.
Jestliže se použije výtlačné potrubí, musí se opatřit
spojovacím šroubením, popř. spojkou, zpětnou
klapkou a uzavírací armaturou, přičemž se tyto
komponenty instalují v uvedeném pořadí směrem od
čerpadla.
Čerpadlo ponořte do čerpané kapaliny.
V případě, že montáž probíhá na bahnité nebo
nerovné ploše, doporučujeme čerpadlo podepřít
cihlami apod.
4.5 Nastavení plovákového spínače
Přerušovaný provoz
U čerpadel s plovákovým spínačem může být
diference mezi zapnutím a vypnutím měněna
zkrácením/prodloužením volné délky kabelu mezi
plovákovým spínačem a držákem čerpadla.
Čím delší je volná délka kabelu, tím větší je
diference mezi úrovní zapnutí a vypnutí. Za tím
účelem se kabel upraví do žádoucí polohy
provlečením držákem kabelu umístěném na rukojeti
čerpadla.
Čerpadlo může být v provozu jednou za 30 minut po
dobu max. 5 minut bez toho, aby bylo celé ponořeno
v čerpané kapalině.

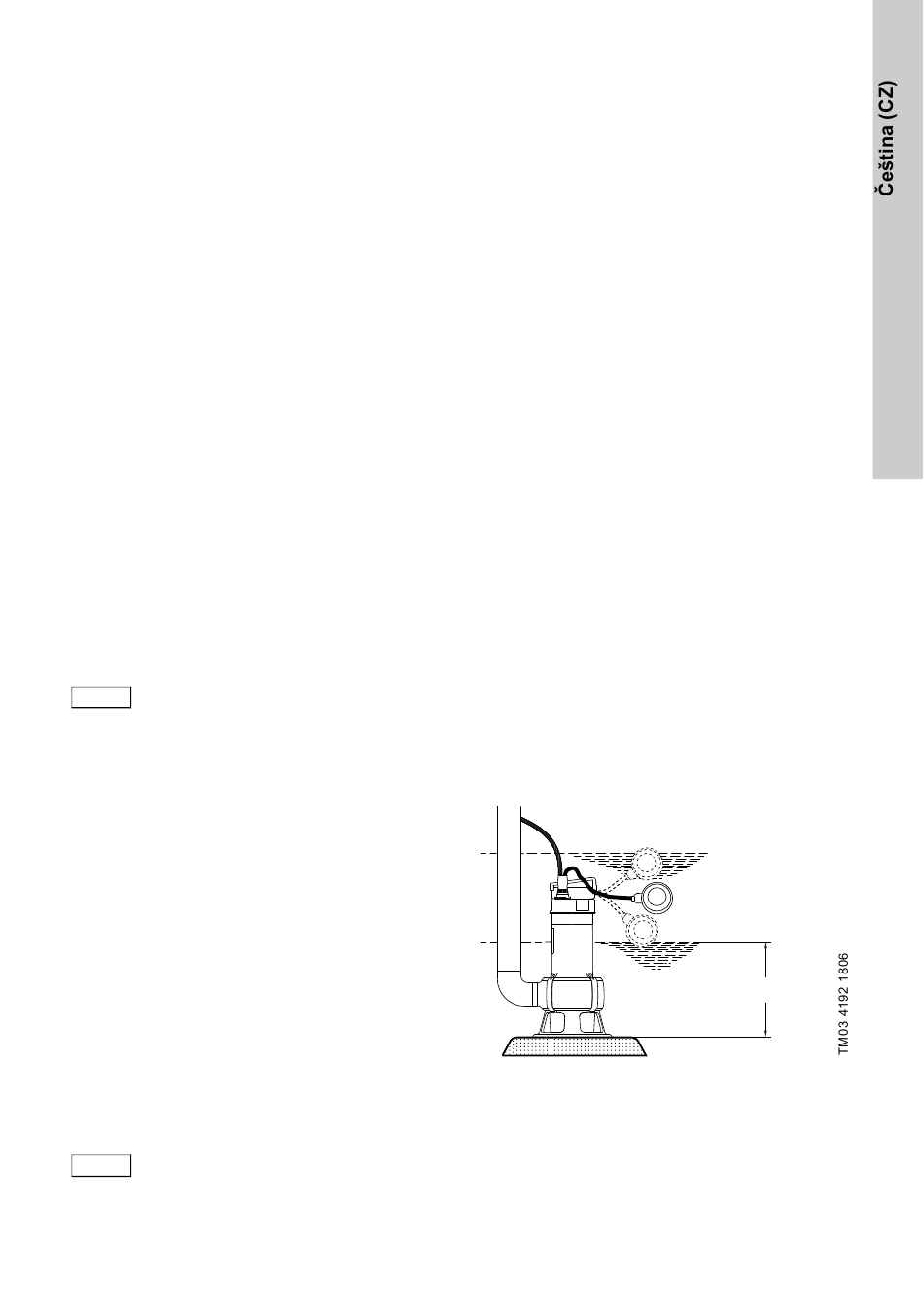

Obr. 5 Nastavení plovákového spínače
Trvalý provoz
V případě trvalého provozu musí být celé čerpadlo
neustále ponořeno v čerpané kapalině.
Vynutí
270 mm
