4.3 安装到自动耦合装置
见图A和B，第196和197页。
固定安装泵可置于固定的自动耦合装置，作业时可完
全或部分浸没在泵送液体中。
1. 在水池的内侧钻出用于固定导轨支架的孔，用两个
螺丝将导轨支架临时固定。
2. 将自动自动耦合装置的底座元件放置在泵坑底部。
用一根导轨来确立正确的位置。 用重载型膨胀螺栓
进行固定。 如果泵坑底部不平整，那么自动耦合装
置底座必须有支撑，以便可以将它在水平位置上固
定。
3. 组装排出管路时请按照公认的程序进行并避免管路
变形或承受张力。
4. 将导轨敲入到自动耦合装置底部的套管上。 倾斜导
轨的内侧，以方便安装。 导轨必须紧密配合在套管
上。 我们建议使用3/4"中型管道作为导轨。
5. 调节导轨长度，以精确适应顶部支架。
6. 松开临时固定的导轨支架，将支架装配到导轨的顶
部，然后将它最终固定在泵坑壁上。
导轨必须没有任何轴向游隙，因为轴向游隙
注意
会在水泵运行期间导致噪音。
7. 向泵坑中放入水泵之前先清除泵坑中的垃圾碎屑。
8. 将自动耦合装置装在泵的出口处。 然后在导轨之间
滑动这个耦合装置，并通过链条将水泵降低到泵坑
内。 当泵到达自动耦合装置的底座位置时会自动紧
密连接。
9. 将吊链的一端挂到泵坑顶部适当的挂钩上。
10. 将电机电缆卷在一个线盘上，以此来调整电机电缆
的长度以确保该电缆在水泵工作时不会受损。 将该
线盘固定在泵坑顶部的支架上。 确保电缆没有大幅
度弯折或穿通。
由于水分可通过电缆渗入电机中，因此不可
注意
将电缆末端浸入水中。
178
4.4 独立式安装
见图C，第198页。
在对水泵进行独立式安装时，应在出口处安装一个90 °
的弯头。 水泵可与软管或刚性管和阀门一同安装。
为便于水泵的维修，请在排出管路上安装一个挠性联
管节或耦合装置以方便拆解。
若使用软管，应确保软管不打结，且软管内径与水泵
出口相匹配。
若使用刚性管，必须按照规定的顺序(从泵的方向看)安
装连接器耦合装置、止回阀和隔离阀。
将水泵降到液体中。
如果泵是安装在一个淤泥较多的环境或不平的地面上，
我们建议将水泵放在砖块上。
4.5 液位开关的设置
间歇运行
对于带有液位开关的泵，可以通过改变液位开关与水
泵把手之间自由电缆的长度来调整启/停液位差。
自由电缆的长度越长，调整启/停液位差就越大。
电机未没入液体的情况下，泵每30分钟可以运行最多5
分钟。

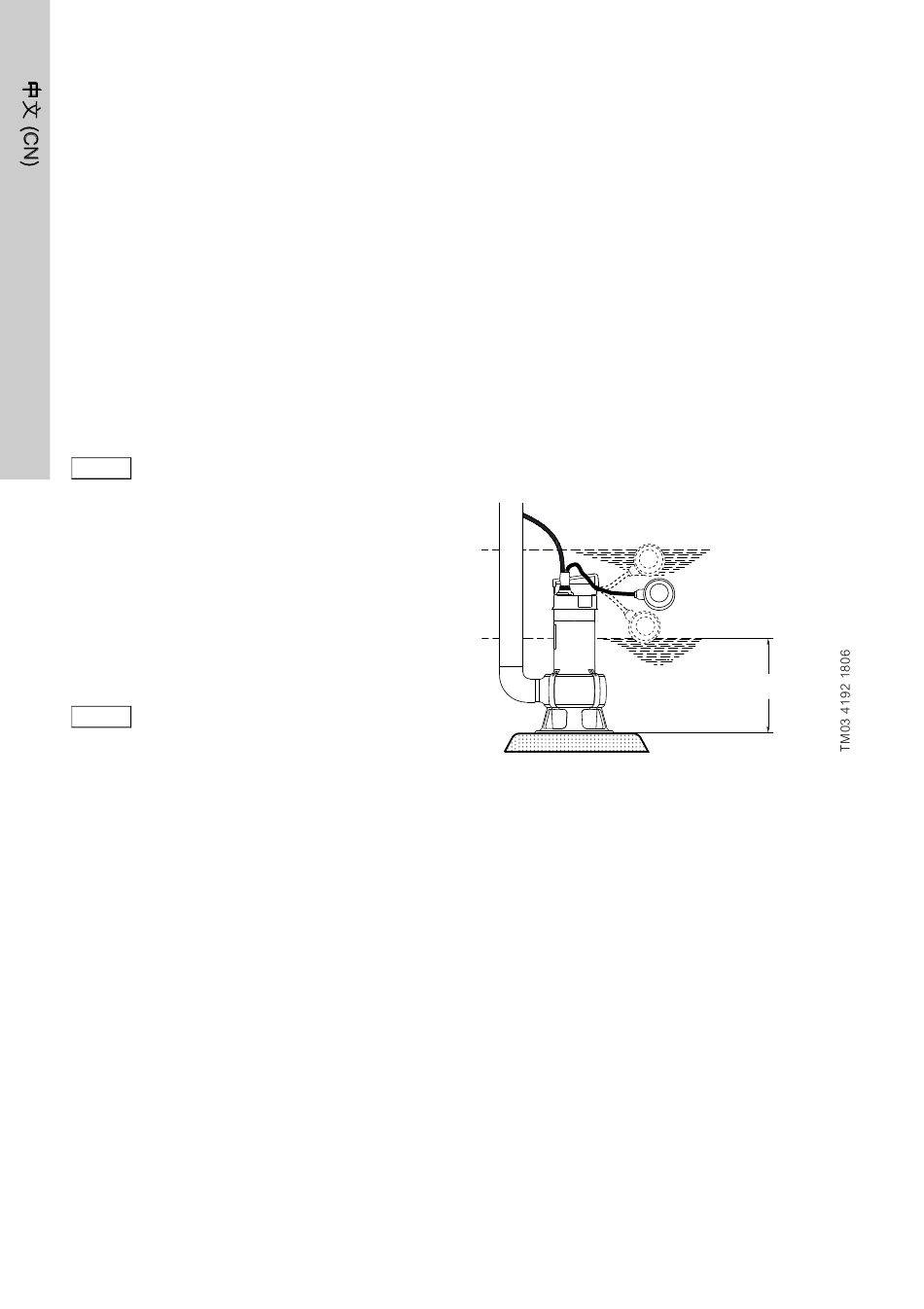

图 5 液位开关的设置
连续运行
在持续运行过程中，泵必须始终被泵送液体完全没过。
停机
270 mm
