4.3 Montaż ze złączem automatycznym
Patrz rys. A i B, strona 196
Przy instalowaniu na stałe można pompy montować
na stacjonarnym złączu automatycznym. Mogą one
wtedy pracować zanurzone w cieczy tłoczonej
częściowo lub całkowicie.
1. Na wewnętrznej krawędzi otworu studzienki
wywiercić otwory mocujące dla wspornika i rur
prowadzących. Wspornik zamocować
tymczasowo dwoma śrubami.
2. Dolną część złącza automatycznego ustawić na
dnie studzienki. Pionem wyznaczyć właściwe
położenie. Złącze automatyczne zamocować
ciężkimi kołkami rozporowymi do dna studzienki.
Przy nierównym dnie złącze automatyczne
podeprzeć tak, aby po przykręceniu pozostało
wypoziomowane.
3. Przewód tłoczny przyłączyć według ogólnie
znanych zasad, bez naprężeń.
4. Osadzić szyny prowadnic na czopach dolnej
części autozłącza. W celu ułatwienia sobie
montażu zukosować wewnętrzną stronę szyny
prowadnic. Szyny prowadnic muszą być ściśle
dopasowane do czopów. Zalecamy stosowanie
jako szyny prowadnic rury o średnicy 3/4".
5. Dopasować długość szyn prowadnic do
położenia górnego wspornika.
6. Usunąć tymczasowo zamocowany wspornik
i zamontować go u góry, na rurach
prowadzących. Zamocować wspornik ostatecznie
do ściany studzienki.
Rury prowadzące nie mogą mieć żadnego
luzu osiowego, gdyż wówczas przy pracy
UWAGA
pomp będą powodowały hałas.
7. Przed wpuszczeniem pompy do studzienki
usunąć z niej kamienie, gruz itp.
8. Jedną połowę złącza automatycznego
zamontować na króćcu tłocznym pompy.
Pazur prowadzący tej części złącza wprowadzić
pomiędzy rury prowadzące i wpuścić pompę do
studzienki na łańcuchu zamocowanym do
rękojeści. Gdy pompa dojdzie do dolnej części
złącza automatycznego, to samoczynnie połączy
się szczelnie z przewodem tłocznym.
9. Łańcuch zamocować na odpowiednim haku
w pobliżu otworu studzienki.
10. Dopasować długość kabla silnika nawijając
nadmiar kabla na uchwycie mocującym tak, aby
uchronić kabel przed uszkodzeniem.
Zwrócić uwagę, aby kabel nie ulegał
załamywaniu lub zgniataniu.
Końca kabla nie wolno zanurzać w wodzie,
gdyż woda mogła by poprzez kabel
UWAGA
wniknąć do wnętrza silnika.
i 197.
4.4 Montaż wolnostojący
Patrz rys. C, strona 198.
Przy montażu wolnostojącym, na króćcu tłocznym
pompy zamontować kolano 90 °. Pompę można
połączyć z wężem lub rurą i zaworami.
Dla ułatwienia konserwacji pompy należy
w przewodzie tłocznym przewidzieć dwuzłączkę lub
złącze elastyczne.
Przy stosowaniu węża należy zapewnić, by nie
ulegał on załamaniom, a jego średnica wewnętrzna
była dopasowana do króćca tłocznego pompy.
Przy stosowaniu rury należy w nią wbudować
kolejno, licząc od strony pompy, dwuzłączkę lub
złącze, zawór zwrotny i zawór odcinający.
Pompę zanurzyć w cieczy tłoczonej.
Jeżeli pompa jest zainstalowana na podłożu
błotnistym lub nierównym, zalecane jest ustawienie
pompy na cegłach.
4.5 Ustawienie (regulacja) łącznika
pływakowego
Praca przerywana
Przy pompach z włącznikiem pływakowym można
zmieniać różnicę między załączeniem
a wyłączeniem przez skrócenie/wydłużenie
swobodnej długości kabla między włącznikiem
pływakowym a uchwytem pompy. Im dłuższy będzie
swobodny koniec kabla tym większa będzie różnica
między poziomem załączania a wyłączania. W tym
celu należy przesunąć kabel do odpowiedniego
położenia, przez uchwyt do zamocowania kabla.
Pompa może być uruchamiana na max. 5 min. co
30 min. w przypadku gdy silnik nie jest zanurzony.

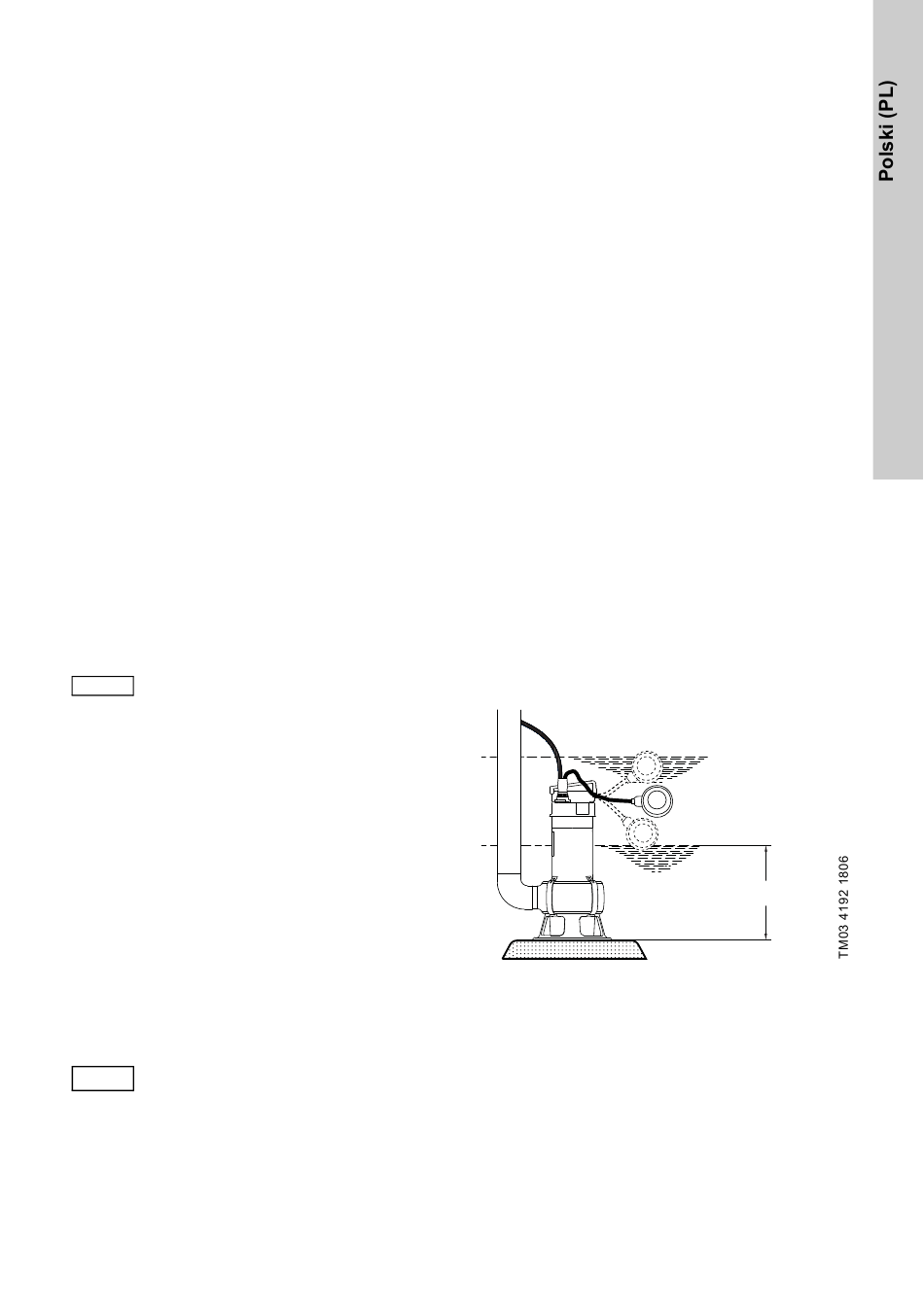

Rys. 5 Ustawienie (regulacja) łącznika
pływakowego
Praca ciągła
W czasie pracy ciągłej pompa musi być zawsze
całkowicie zanurzona w pompowanej cieczy.
Stop
270 mm
