INSTRUCTIONS POUR L'INSTALLATION

Fermeture automatique de la porte
La porte de SCREEN est équipée d'un retour à ressort (le ressort
pourrait être fourni à part ; dans ce cas, procéder à son montage
comme décrit ci-dessous) qui permet l'accostage sans intervention
de l'homme; ceci permet d'éviter que pour différentes raisons la
porte ne se ferme après le chargement et ne provoque des situations
dangereuses comme la formation de petites étincelles ou de tisons.
Pendant le chargement, toujours utiliser le gant fourni pour tenir la
porte ouverte et faciliter ainsi l'opération.
Installation du ressort de fermeture
Le ressort peut être installé aussi avec une porte avec charnières à
droite qu'avec charnières à gauche.
Afin de l'installer correctement, adressez-vous TOUJOURS à un per-
sonnel compétent et qualifié, puisqu'un montage n'ayant pas été fait
dans les règles de l'art pourrait endommager la fermeture herméti-
que de la porte et surtout représenter un danger pour l'utilisateur.

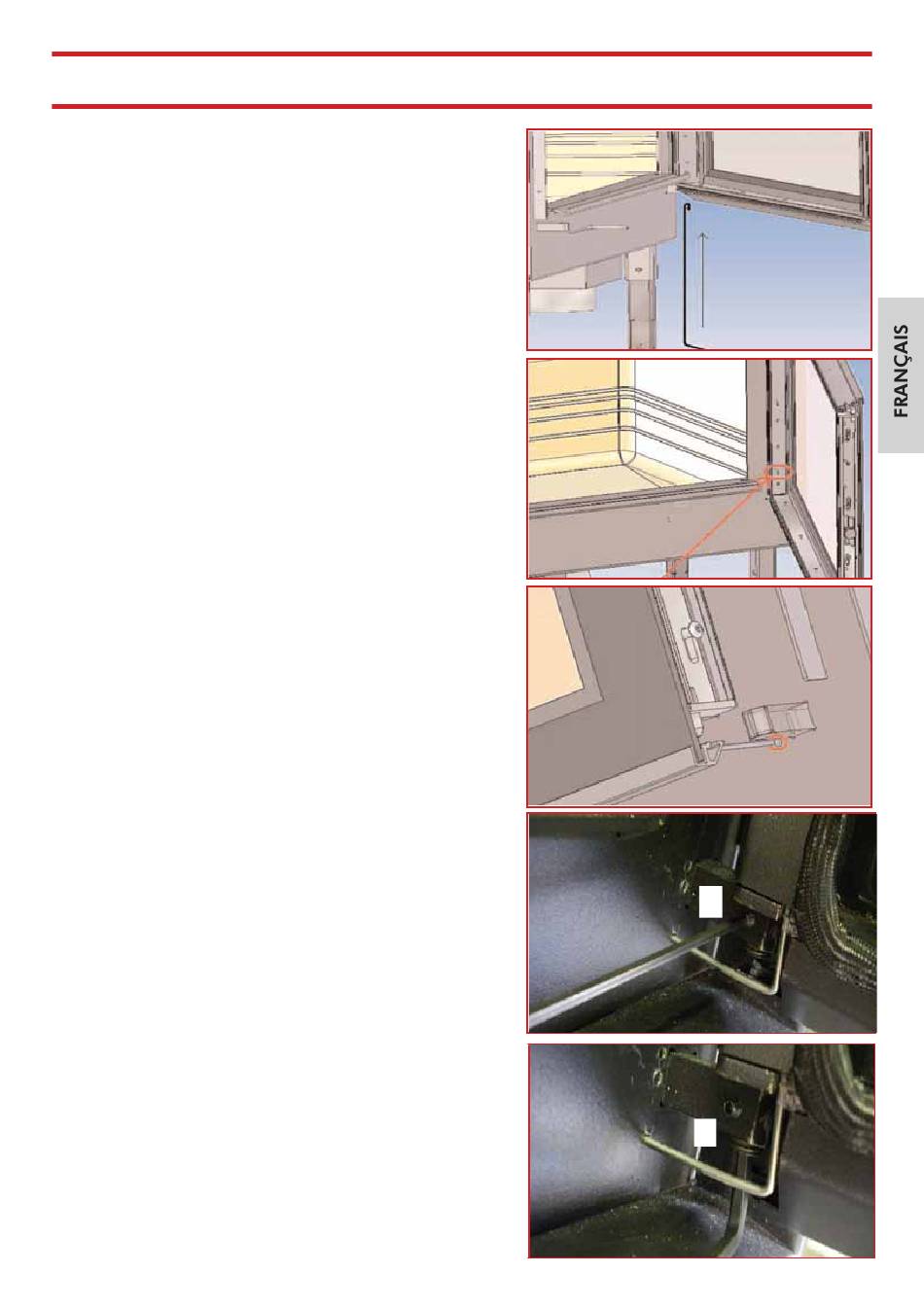

1) Introduire le ressort (M) dans le profil vertical du volet, coté
charnières, du bas vers le haut, en faisant attention à ce que le coté
court du « L » du ressort soit parallèle au profil horizontal du volet
(fig. 1).
2) Enlever la deuxième vis depuis le bas sur le profil, coté charnières
de manière à permettre l'inversion momentanée du sens d'ouverture
(fig. 2)
3) Fermer le volet et l'ouvrir dans le sens inverse.
4) A ce moment-là, le refermer en faisant en sorte que le coté court
du ressort, en le forçant, entre dans le trou qui se situe sur la façade
du foyer.
5) Rouvrir le volet dans le sens inverse (le sens souhaité pour l'utilisation
du foyer) et revisser la vis de sécurité enlevée précédemment (fig. 3).
6) Le ressort sera installé correctement et devra pousser le volet
automatiquement.
Réglage fermeture du volet foyer
1) Ouvrir le volet foyer en agissant avec la poignée d'ouverture (ou
clé n° 13)
2) Dévisser le goujon M6( ) du support inférieur du petit volet coté
*
charnière (fig. 4)
3) Tourner le pivot excentrique dans le sens des aiguilles d'une
montre ou dans le sens inverse pour régler correctement la fermetu-
re du petit volet (fig. 5)
•
4) Revisser le goujon M6( ) du support inférieur du petit volet coté
charnière pour bloquer le pivot excentrique (fig. 4).
- 35
-
M
fig.1
fig.2
fig.3
*
fig.4
•
fig.5
