Benutzerdefinierter Wertebereich
Analogeingangs-Messbereich
-10 bis +10 V
-5V bis +5 V
-20 bis +20 mA
0 bis +10 V
0 bis +5 V
1 bis 5 V
0 bis 20 mA
4 bis 20 mA
Konfiguration
In diesem Abschnitt werden die Hardwarekonfiguration, die Implementierung sowie die Methoden der
Parameterzuweisung für die Baureihe EX600 beschrieben.
EDS- und Symboldatei
EDS-Dateien werden für die Konfigurierung des EX600 benötigt. Eine Symboldatei ist zum Anzeigen
eines Symbols für EX600 aus einem DeviceNet-Konfigurator erforderlich. Die EDS-Dateien und die
Symboldatei können von der nachstehenden URL heruntergeladen werden.
URL
: http://www.smcworld.com
EDS-Datei
: EX600_sdn1_v16.eds
: EX600_sdn1_v16.eds
Symboldatei : EX600_1.ico
Einstellungen in RSNetWorx für DeviceNet
Nachstehend wird erläutert, wie das EX600 mit RXNetWorx mit einem DeviceNet-Netzwerk verbunden wird
(verwendet wird RSNetWorx für DeviceNet Version 5.00.00).
Installation der EDS-Dateien
Speichern Sie die Dateien mit dem EDS-Assistenten der RSNetWorx-Software.
Starten Sie RSNetWorx für DeviceNet.

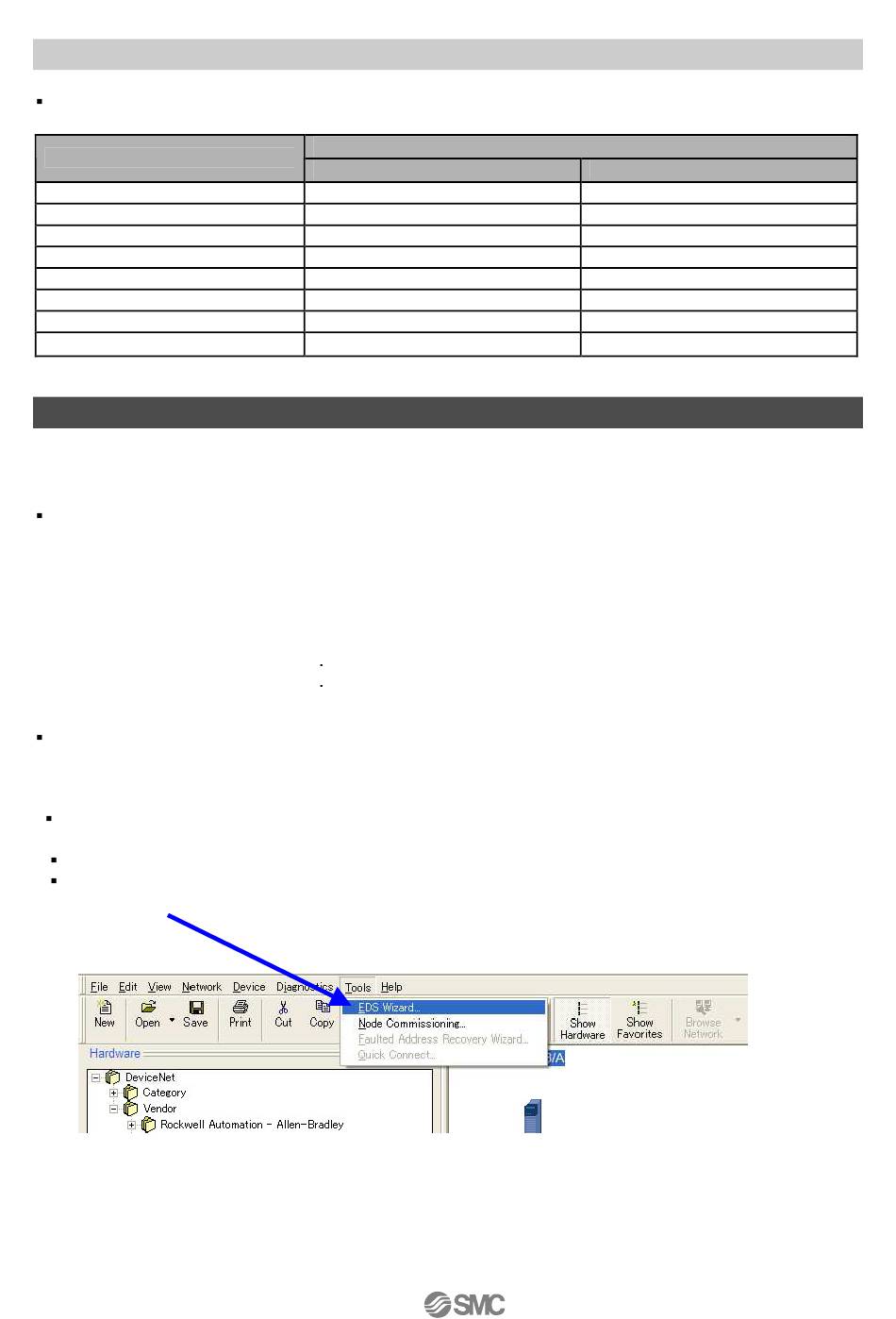

Wählen Sie „Tools/EDS Wizard" (Extras/EDS-Assistent) und speichern Sie die EDS-Dateien für das
EX600.
Benutzerdefinierter Wertebereich
Oberer Grenzwert
-10,5 bis +10,45 V
-5,25 bis +5,22 V
-21 bis +20,9 mA
0 bis +10,45 V
0 bis +5,22 V
0,75 bis 5,22 V
0 bis 20,9 mA
3 bis 20,9 mA
- 58 -
Unterer Grenzwert
-10,45 bis +10,5 V
-5,22 bis +5,25 V
-20,9 bis +21 mA
0,05 bis +10,5 V
0,02 bis +5,25 V
0,77 bis 5,25 V
0,1 bis 21 mA
3,1 bis 21 mA
Nr. EX##-OML0007DE
