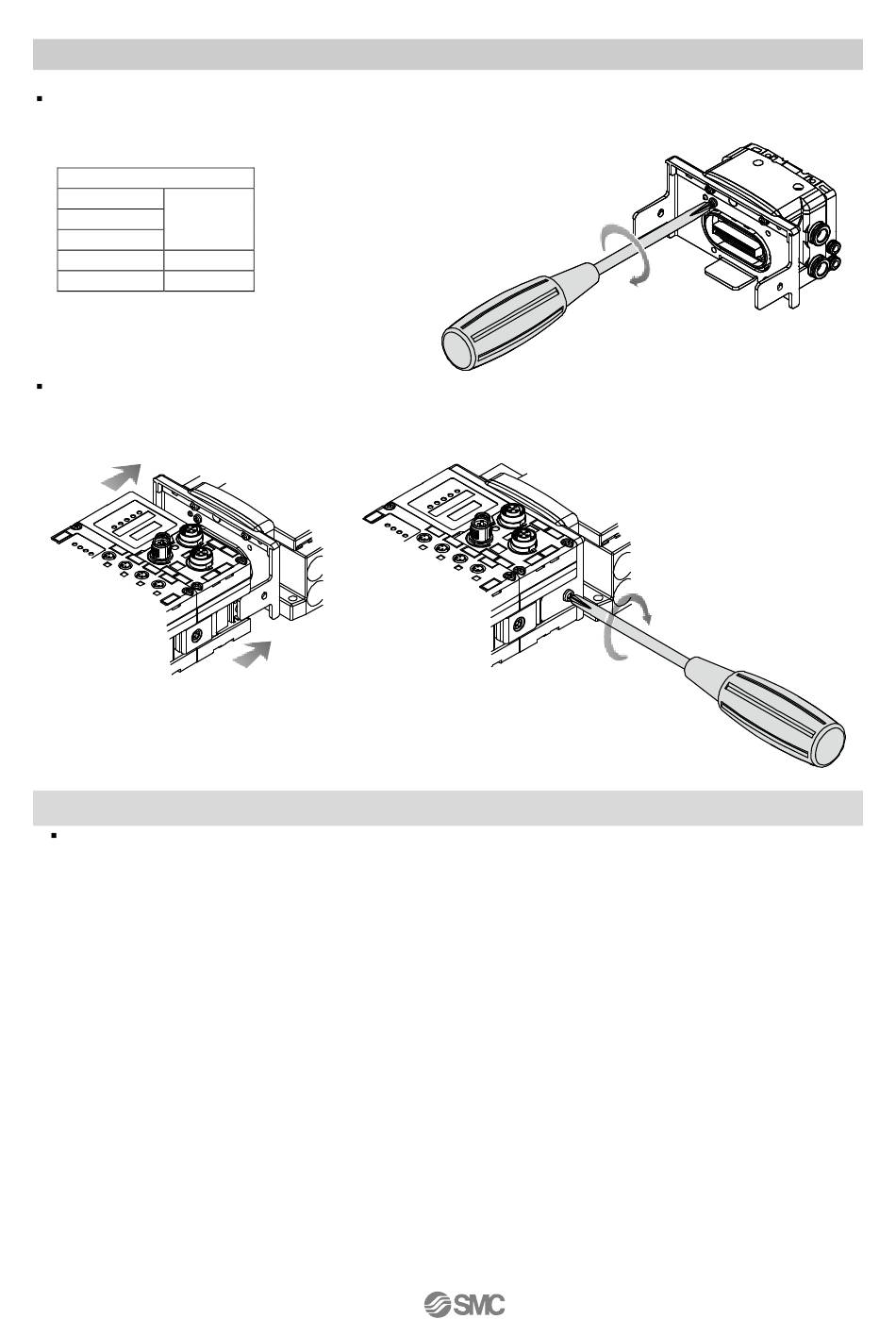

Montieren der Ventilplatte
Befestigen Sie die Ventilplatte mit den Ventilschrauben Am Ventilblock.
(Anzugsmoment: 0,6 bis 0,7 Nm).
Anzahl Schrauben
SV:
S070:
2
VQC1000:
VQC2000:
3
VQC4000:
4
Anschließen der SI-Einheit an den Ventilblock
Setzen Sie die Ventilplatte in die zugehörige Aussparung an der Seite der SI-Einheit ein. Befestigen Sie sie
mit den entsprechenden Schrauben (Anzugsmoment: 0,7 bis 0,8 Nm).
Schließen Sie die Module nicht bei eingeschalteter Stromversorgung an, da sie in diesem Fall beschädigt
würden.
Hinweis
- 10 -
Nr. EX##-OML0007DE
