Einstellungen

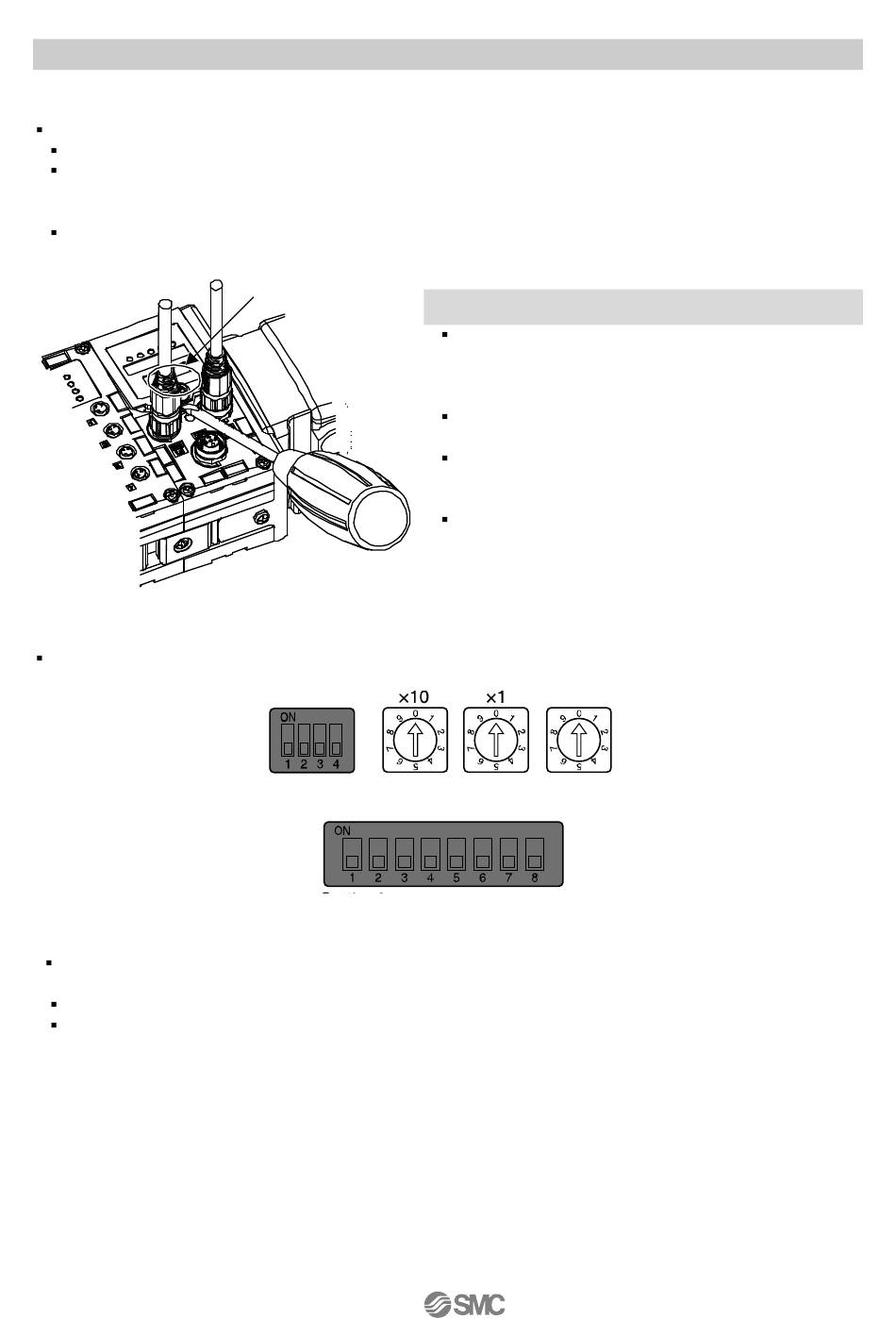

Einstellungsverfahren
Lösen Sie die Schraube der Schalter-Schutzabdeckung (siehe Pfeil).
Öffnen Sie die Abdeckung mit einem flachen Schraubendreher.
Stellen Sie die Schalter gemäß den Angaben auf den folgenden Seiten ein.
Verwenden Sie zum Einstellen der Schalter einen Präzisionsschraubendreher mit kleiner Spitze.
Setzen Sie nach dem Einstellen der Schalter die Schutzabdeckung wieder auf und ziehen Sie die
Schraube fest. (Anzugsmoment: 0,3 bis 0,4 Nm)
Schalter für die Einstellung von Adressen und Übertragungsraten
Die Schaltereinstellungen werden wirksam, wenn die Stromversorgung des Geräts eingeschaltet
wird.
Mit dem Schalter für die Adresseinstellung wird die DeviceNet™-Knotenadresse eingestellt.
Mit dem rechten Schalter wird die DeviceNet™- Übertragungsrate eingestellt.
Einstellung 1
Adresse
Einstellung 2
Hinweis
Achten Sie beim Einstellen des Schalters darauf, dass
Sie keine anderen Teile als den Schalter selbst
berühren. Durch beschädigte Teile oder einen
Kurzschluss kann es zu Fehlfunktionen kommen.
Schalten Sie die Stromversorgung aus, bevor Sie die
Schalter einstellen.
Im Lieferzustand (Werkseinstellung) sind alle Schalter
ausgeschaltet (OFF oder 0). Stellen Sie die Schalter
ein, bevor Sie das Gerät in Betrieb nehmen.
Sind an der Schalter-Schutzabdeckung Fremdkörper
oder Wassertröpfchen vorhanden, muss der
betreffende Bereich gereinigt und getrocknet werden,
bevor die Schutzabdeckung abgenommen wird.
Baudrate
- 16 -
Nr. EX##-OML0007DE
