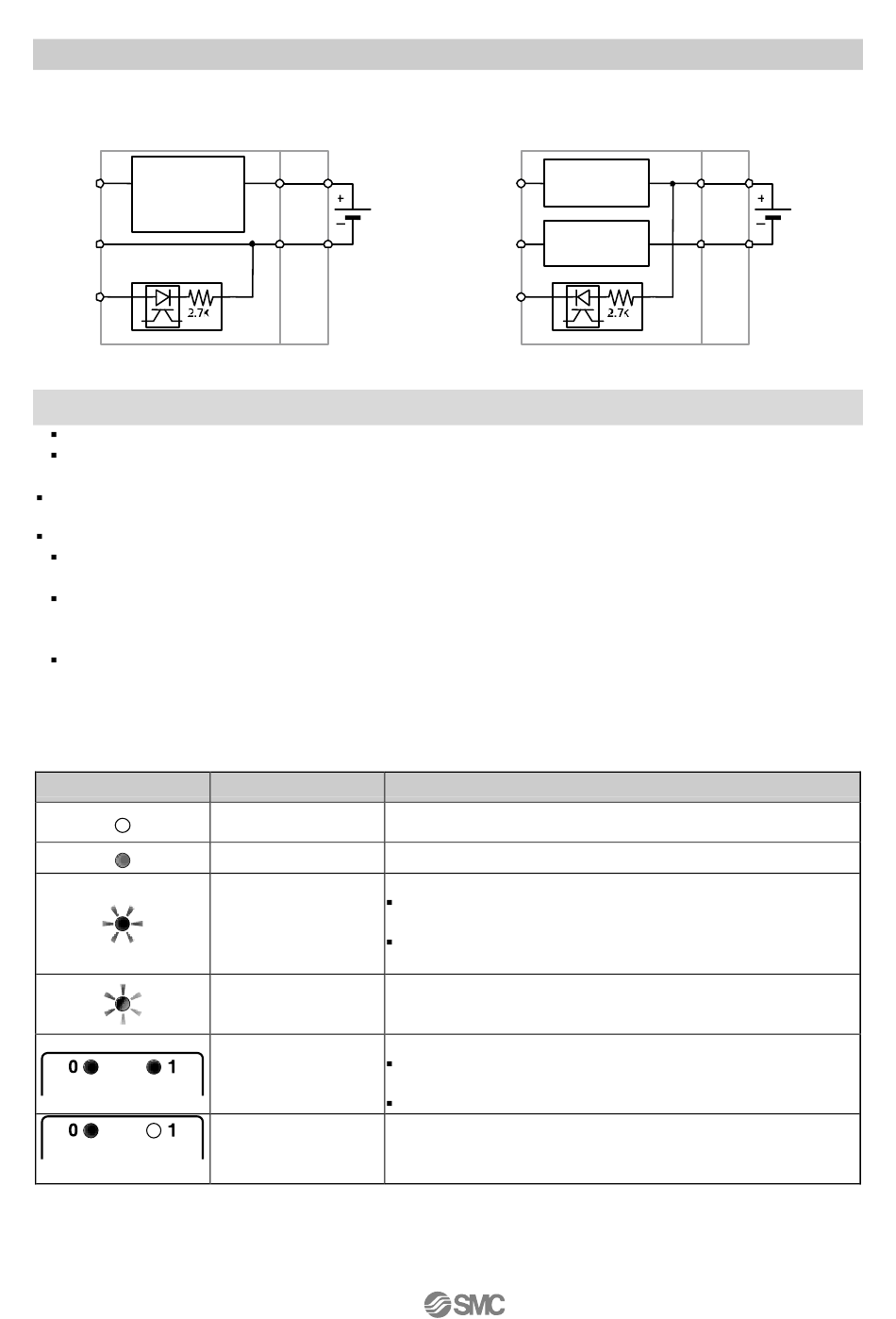

▪ EX600-DXPC
Digitales Eingangsmodul
Kurzschluss-
1
erkennung
24 V
Unterbrechungs-
erkennung
Hinweis 1)
3
0 V
4
Eingang
Hinweis 1): Gilt nur für EX600-DXPC1.
Setzen Sie auf alle unbenutzten Anschlüsse eine Kappe auf.
Wenn die Kappe korrekt aufgesetzt wird, besitzt das Gerät IP67-Schutz.
Handhabung
Beachten Sie bei Verwendung der Funktion zur Unterbrechungserkennung folgende Punkte:
Die Unterbrechungserkennung kann nur mit einem Handheld-Terminal durchgeführt werden. Die
Einstellung kann nicht mit einer SPS erfolgen.
Bei Verwendung eines Zweidrahtsensors, wie etwa eines Kontaktsensors, wird im OFF-Status ein
Leckstrom von max. 0,5 mA nicht erkannt. In diesem Fall muss ein Sensor mit einem Leckstrom von min.
0,5 mA (im OFF-Status) verwendet werden.
Wird ein Dreidrahtsensor mit einer Stromaufnahme von max. 0,5 mA verwendet, wird eine
Stromkreisunterbrechung u. U. nicht erkannt.
Fehleranzeige
Die Status-LED zeigt die Stromversorgung und den Betriebsstatus an. Diese können wie folgt überprüft
werden:
LED
*
Endplatte
Stromversorgung
für Steuerung
und Eingang
24 VDC
Status
Aus
Grünes Licht an
Rot blinkend
Alle LEDs blinken
abwechselnd rot/grün
Rotes Licht an
(beide benachbarten
LEDs an)
Rotes Licht an
(nur eine LED an)
▪ EX600-DXNC
Digitales Eingangsmodul
1
24 V
Unterbrechungs-
3
0 V
4
Eingang
Hinweis 2): Gilt nur für EX600-DXNC1.
Hinweis
Beschreibung
Stromversorgung für Steuerung und Eingang ist ausgeschaltet
oder Eingabegerät ist ausgeschaltet.
Eingabegerät ist eingeschaltet.
Einer der folgenden Zustände:
Eingabegerät-EIN/AUS-Zähler hat den eingestellten Wert
überschritten.
Eingabegerät nicht angeschlossen (nur für
Unterbrechungserkennungstyp).
Komponentenfehler im Digitaleingangsgerät.
Verwenden Sie das Produkt nicht mehr und wenden Sie sie
sich an SMC.
Ohne Unterbrechungserkennung
Kurzschluss in Stromversorgung entweder von Eingang
„0"oder „1".
Prüfen Sie, welcher Eingang den Kurzschluss verursacht hat.
Mit Unterbrechungserkennung
Kurzschluss in Stromversorgung von Eingang „0".
- 26 -
*
Endplatte
Kurzschluss-
erkennung
erkennung
Hinweis 2)
Nr. EX##-OML0007DE
Stromversorgung
für Steuerung
und Eingang
24 VDC
