SMC EX250-SPR1 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für EX250-SPR1:
- Installations- und wartungsanleitung (2 Seiten)
Verwandte Anleitungen für SMC EX250-SPR1
Inhaltszusammenfassung für SMC EX250-SPR1
- Seite 1 DO360-4-A ® Bedienungsanleitung SI-Einheit Modell: EX250-SPR1 PROFIBUS DP SMC CORPORATION...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Sicherheitsvorschriften ............3/4/5 2. -
Seite 3: Sicherheitsvorschriften
3. Bevor Sie die Maschine/Ausrüstung wieder in Betrieb nehmen, stellen Sie sicher, das sämtliche Sicher- heitsvorkehrungen vorhanden sind, funktionieren oder in Betrieb sind. 4. Kontaktieren Sie SMC, wenn das Produkt unter einer der folgenden Bedingungen eingesetzt wer- den soll: 1. Bedingungen oder Umgebungen, die den hier beschriebenen Spezifikationen nicht entsprechen, oder wenn das Produkt im Freien eingesetzt werden soll. -
Seite 4: Sicherheitshinweise Bezüglich Elektrischer Einrichtungen
• Sicherheitshinweise bezüglich elektrischer Einrichtungen Vorsicht! 1. Das hier spezifizierte Produkt ist für den Einsatz in normalen Industrieanlagen ausgelegt. Es darf nicht in Maschinen und/oder Einrichtungen verwendet werden, durch deren Versagen Men- schenleben unmittelbar gefährdet oder hohe Verluste entstehen würden. 2. -
Seite 5: Sicherheitshinweise Bezüglich Leitungen
8. Spezifizierte Anzugsmomente nicht überschreiten. Die Schrauben können beschädigt werden, wenn sie mit einem höheren Anzugsmoment angezogen wer- den. 9. Geeignete und ausreichende Vorsorgemassnahmen sind zu treffen, wenn Systeme an Orten wie den fol- genden installiert werden. • Orte, die statischer Elektrizität oder anderen Arten von Störungen ausgesetzt sind. •... -
Seite 6: Überblick
Ermöglicht die Hochgeschwindigkeits-Datenübertragung zwischen dem Controller und dem Feld ein- schliesslich Remote I/O und Antriebseinheit. 1kbyte an I/O-Daten kann innerhalb 1ms übertragen werden. Serielle Schnittstelle (SI-Einheit) für PROFIBUS-DP:EX250-SPR1 Zur EIN/AUS-Steuerung einer Magnetventilinsel mit max. 32 Spulen als Slaves des PROFIBUS-DP. Ausser- dem handelt es sich dabei um die dezentrale I/O-Einheit, an der bei angeschlossenen Eingangsmodulen der Sensorsignaleingang (digital) für max. -
Seite 7: Technische Daten
2.0A Je nach Anzahl der Magnetventil- stationen undSpezifikationen. Ausgangsart P-ch MOS-FET Open-Drain-Ausf. Magnetventil mit Schutzschaltkreis Anschlusslast für 24V DC und max. 1.5W Magnetventil Stossspannung (von SMC) Anschlussdaten Isolierung Optokoppler Restspannung max. 0.3V DC 3-3. Übertragungsdaten Protokoll PROFIBUS-DP (EN50170, EN50254) -
Seite 8: Betriebsanzeige Und Abmessungen

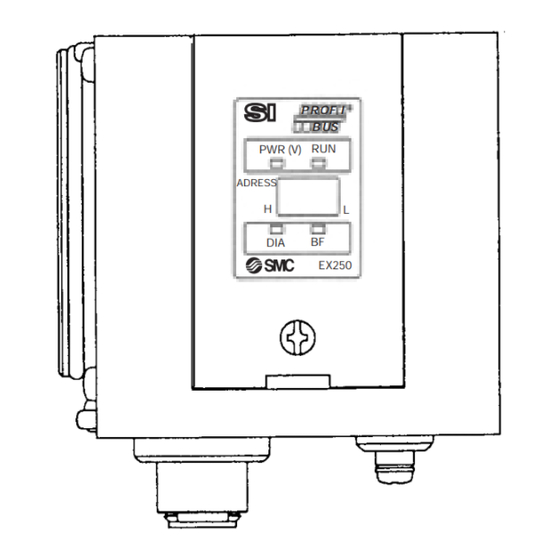

4. Betriebsanzeige und Abmessungen 4-1. Betriebsanzeige P R O F I B U S PWR (V) ADRESS EX250 Anzeige Bedeutung Leuchtet grün bei anliegender Spannungsversorgung für Magnetventile. PWR(V) Aus, wenn die Versorgungsspannung unter 19V sinkt. Leuchtet grün während des Betriebs (bei anliegender Spannungsversorgung für SI-Einheit). -
Seite 9: Abmessungen
4-2. Abmessungen EX250-SPR1 P R OF I B US PWR (V) RUN ADRESS EX250... -
Seite 10: Installation Und Wartung
5. Installation und Wartung Montage Die SI-Einheit verfügt nicht über Befestigungsbohrungen. Die SI-Einheit kann nur mit Verbindung einer Ventilinsel installiert werden. Wenn kein Eingangsblock benötigt wird, ist die Endplatte direkt an der SI-Einheit zu montieren. Anzahl Magnetventile M4x6 = n (Stück) Dicke: 13.2 Anzahl Eingangsmodule = m (Stück) -
Seite 11: Wartung
Wartung Hinzufügen eines Eingangsblocks 1. Entfernen Sie die Schrauben von der Endplatte. 2. Montieren Sie den beiliegenden Zuganker. 3. Bringen Sie den zusätzlichen Eingangsblock an. 4. Befestigen Sie die Endplatte und ziehen Sie dabei die zuvor entfernten Schrauben mit dem angegebenen Anzugsdrehmoment fest. -
Seite 12: Anschluss Und Einstellung
6. Anschluss und Einstellung 6-1. Anschluss der Kommunikationsleitung PROFIBUS-DP Buskabel Kommunikationsstecker Abschirmung Leitung: abgeschirmte, verdrillte Doppelleitung (Kabel Typ A) Impedanz 135 bis 165 ohm (3 bis 20MHz) Kapazität zwischen den Leitern max. 30pF/m Leiterwiderstand max.110 ohm/km Leitungsdurchmesser min.0.64mm Leiterquerschnitt min. 0.34mm Übertragungsgeschwindigkeit und maximale Leitungslänge Baudrate (kbps) 19.2... -
Seite 13: Anschluss Der Spannungsversorgung
6-2. Anschluss der Spannungsversorgung Die Spannungsversorgungsleitung wird innerhalb der SI-Einheit separat für die Magnetventile (SV-Span- nungsversorgung) und für die Steuerung sowie die Sensoren (SI-, SW-Spannungsversorgung) geführt. Bei beiden sind 24V DC zuzuführen. Die SI-Einheit kann mit einer oder mit 2 Spannungsquellen gespiesen werden. Spannungsversorgunsleitung SV-Versorgung 24V DC... -
Seite 14: Übertragungsanschluss
Negativ für Datensendung/-empfang DGND Masse für Abschlusswiderstand Positiv für Datensendung/-empfang SHIELD Abschirmung Ansicht SI-Einheit Spannungsversorgungsanschluss M12, 5polig Stecker 010 S Beispiel für Kabelanschluss: SMC EX500-AP – usw. 050 A Pol-Nr. Bezeichnung Funktion SV24V +24V für Magnetventil SV0V 0V für Magnetventil SW24V +24V für SI-Einheit und Eingangsblock... -
Seite 15: Adresseinstellung
6-3. Adresseinstellung Die Spannungsversorgung muss abgeschaltet werden bevor Sie die Schalter der SI-Einheit einstellen. Der im Deckel der SI-Einheit eingebaute Schalter dient zur Adresseinstellung. Schalter für Adress- Schalter für Adresseinstellung einstellung auswählen Hardware-Einstellmodus Software-Einstellmodus Die Adressse der Einheit wird mit den Adresswahlschaltern Die Adresse wird im Netzwerk mit konfiguriert . -
Seite 16: Diagnosefunktionen
6-4. Diagnosefunktionen Der PROFIBUS-DP verfügt über Diagnosefunktionen zur Überwachung des Slavezustands zwischen Master und Slaves. Bei Abläufen ausserhalb des Normbereiches sendet die SI-Einheit die Diagnoseinformation mit dem aufgetretenen Fehler zum Master und aktiviert zugleich die DIA-Anzeige. Folgende Diagnosefunktionen stehen zur Verfügung. Funktionen Beschreibung Überwachung der Magnetventil... - Seite 17 Die Anzeige abweichend von den Standartwerten kann folgende Ursachen haben. *1) Die Kommunikationsleitung ist nicht ordnungsgemäss angeschlossen. / Die Einheit ist nicht eingeschaltet. *2) Die SI-Einheit wurde vom Master (SPS) nicht ordnungsgemäss eingestellt. *3) Der Buszustand ist mangelhaft (Rauscheffekte, nicht angepasste Impedanz usw.). *4) Die Beschreibungen der Parameterdatei der SI-Einheit sind falsch.
-
Seite 18: Konfiguration
3) Öffnen Sie den Hardware-Katalog und suchen Sie den Ordner unter “Ventile” unter “weitere Feldgeräte" des PROFIBUS DP. Markieren Sie den Ordner "SMC EX250-SPR1 (SW)" (Datei für den Softwareeinstell- modus) oder "SMC EX250-SPR1 HW" (Datei für den Hardwareeinstellmodus), anschliessend ziehen Sie sie mit dem Cursor zur Linie des PROFIBUS-DP-Mastersystem und legen sie dort ab (Drag-and-Drop). -
Seite 19: Zuweisung Von I/O-Nr
6-6.Zuweisung von I/O-Nr. Entsprechung von Ausgangsdaten und Ventil Anschlussplatte Ausgangsdaten 0: Magnetventil · AUS 1: Magnetventil · EIN Offset 0 Offset 1 Offset 2 Offset 3 Bit Nr. 31 29 Ausgangs-Nr. Magnetventil Spule B Stationsanzahl D-Seite U-Seite 30 28 Ausgangs-Nr. Magnetventil Spule A Bit Nr. -
Seite 20: Gsd-Datei
6-7. GSD Datei EX250-SPR·1 SW Einstellmodus EX250-SPR·1 SW Einstellmodus (SMC_1408.GSD) (SMC_1409.GSD) ;GSD-File for SMC SI-Unit (SI Valve Manifold) ;GSD-File for SMC SI- Unit (SI Valve Manifold) EX250-SPR1 SW 320/321 EX250-SPR1 HW 320/321 ;Name: SMC_1408.GSD ;Name: SMC_1409.GSD ;Version: ;Version: Date: 22.03.02 Date: 22.03.02... -
Seite 21: Fehlerbehebung
Magnetventil funktioniert nicht Liegt Versorgungsspannung Wird PWR(V) Nein Nein Führen Sie dem Magnetventil für das Magnetventil an? Versorgungsspannung zu. angezeigt? Wird Magnetventil Wenden Sie sich an SMC LED-angezeigt? Nein Führen Sie Liegt Versorgungsspannung Wird RUN Nein Nein Versorgungsspannung für SI-/Eingangsblock an? angezeigt? am SI/Eingangsblock zu. -
Seite 22: Notizen
Notizen... - Seite 23 Notizen...
