Anbaugeräte
Anbaugeräte mit Joystick 4Plus
steuern

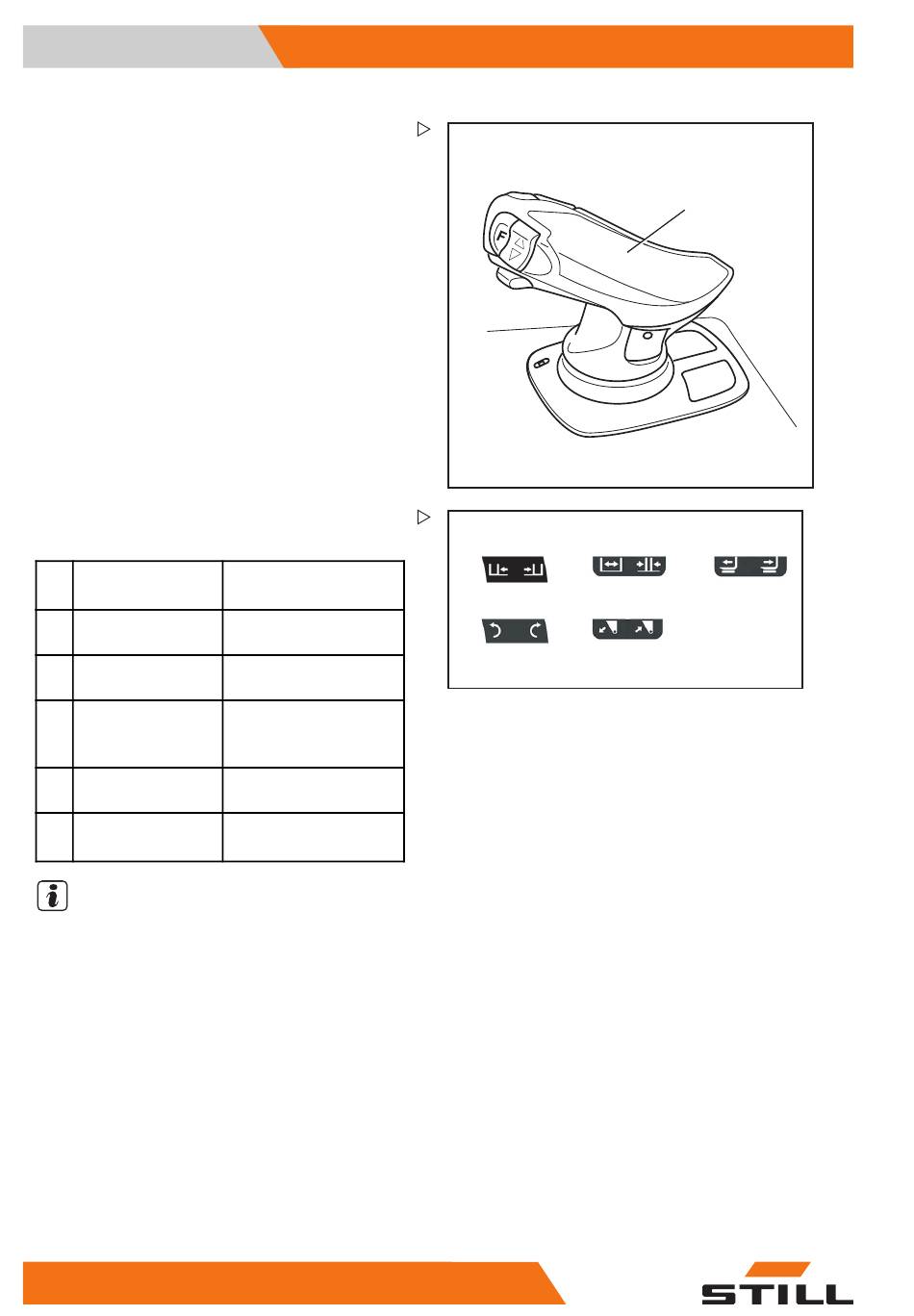

Das Steuern von Anbaugeräten (Variante)
erfolgt in dieser Ausstattung mit dem Joy-
stick 4Plus (1).
Die Piktogramme auf den Hinweisschildern
zur Bedienung des Joystick 4Plus zeigen
jeweils die Funktionen, die mit den einzelnen
Bedienelementen des Joystick 4Plus aktiviert
werden.
– Nachfolgende dargestellte Anbaugeräte-
funktionen und Piktogramme beachten.
Bedienelement
1 Joystick 4Plus
Joystick 4Plus
2
oder Schieber
3 Schieber
Joystick 4Plus
4
oder Schieber
5 Schieber
HINWEIS
Die Piktogramme am Joystick 4Plus sind
entsprechend den an diesem Stapler ab
Werk verbauten Anbaugeräten angebracht.
Wird ein Anbaugerät mit anderen Funktionen
montiert, muss die richtige Darstellung der
Piktogramme geprüft und ggf. geändert
werden.
– Ggf. an den autorisierten Service wenden.
210
Funktion des
Anbaugeräts
Seitenschieber nach
links/rechts
Zinken verstellen
öffnen/schließen
Schubrahmen
oder Gabelträger
vor/zurück
Anbaugerät drehen
links/rechts
Löffel kippen/zurück-
kippen
50988011879 DE - 11/2018
2
1
5
4
Bedienung
1
6210_003-085
3
6210_003-098
