Motorstart und externe
Richtungseinstellung
16
DriveControl DC-EC100
Produktinformation
Schaltpläne

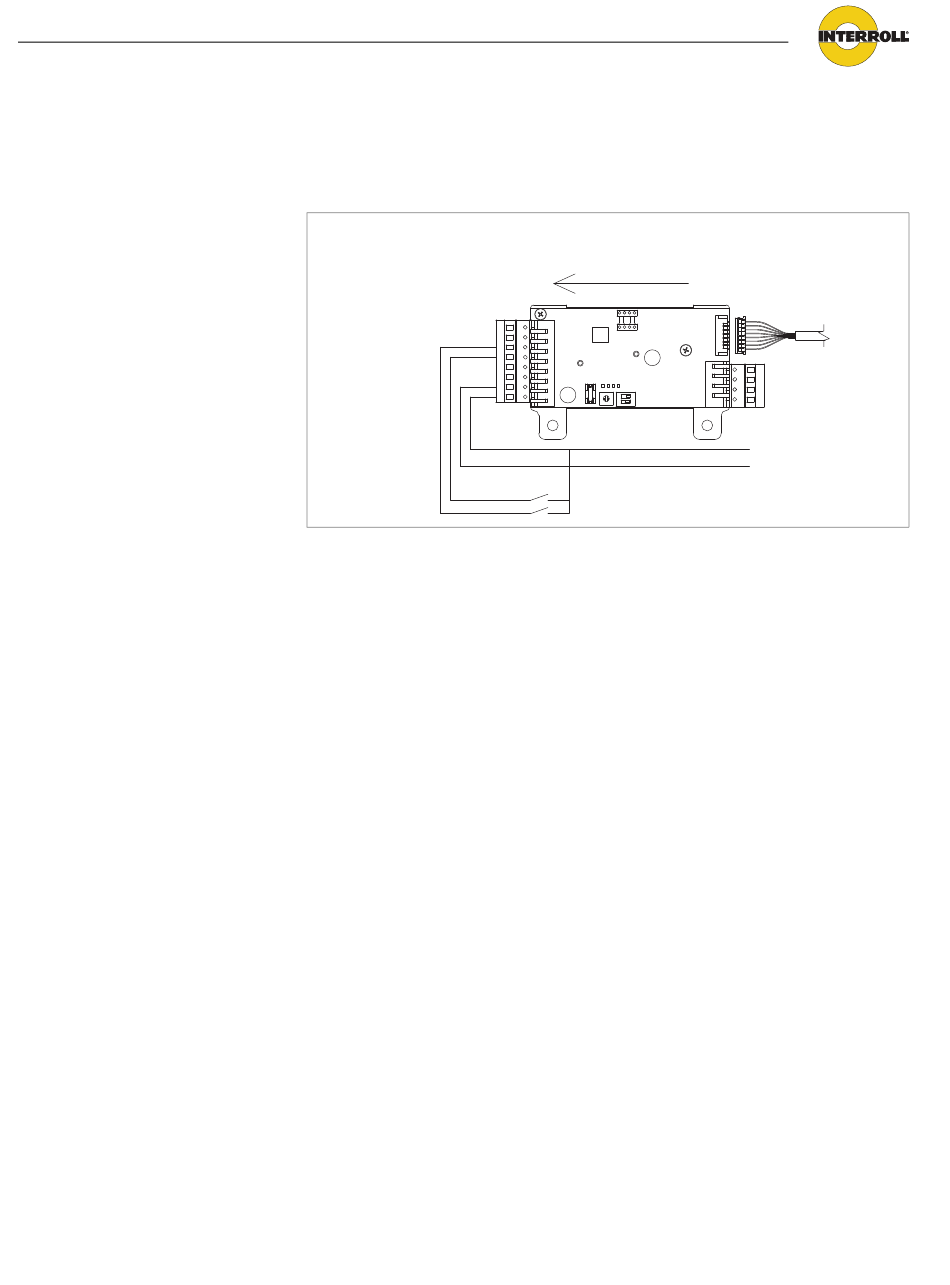

Motorstart und externe Richtungseinstellung im PNP-Modus

FWD (Eingang)
REV (Eingang)
Masse (Eingang)
+24 VDC (Eingang)
REV (Eingang)
FWD (Eingang)
DIP-Schalter-Einstellungen:
• SW2: EIN / AUS
• SW1: EIN
Rotationsrichtung der RollerDrive:
• Wenn im PNP-Modus FWD an 24 VDC angeschlossen wird, erfolgt eine
Rotation im umgekehrten Uhrzeigersinn.
• Wenn im PNP-Modus REV an 24 VDC angeschlossen wird, erfolgt eine
Rotation im Uhrzeigersinn.
• Wenn im PNP-Modus FWD und REV an 24 VDC angeschlossen werden, wird
der Freilauf-Modus gestartet.
Förderrichtung
+24 VDC
Masse
Version 1.2 (02/2009) de
Motorkabel
