VKK2R-8 Ex
4

Konfektionierung der Kabel

Um optimale Ergebnisse zu erzielen, ist wie folgt vorzugehen:
D Außenmantel des Kabels abtrennen und Schirmgeflecht je nach
Kabeldurchmesser auf ca. 10...15 mm freilegen.
D Hutmutter und Lamelleneinsatz mit Dichtring auf das Kabel schieben.
D Schirmgeflecht rechtwinklig (90°) nach außen biegen.
D Schirmgeflecht in Richtung Außenmantel umfalzen, d.h. nochmals um 180°
umlegen.
D Zwischenstutzen bis zum Schirmgeflecht aufstecken und kurz um die
Kabelachse hin- und herdrehen.
D Lamelleneinsatz mit Dichtring in den Zwischenstutzen schieben und
Verdrehschutz einrasten.
D Hutmutter fest aufschrauben.
Hutmutter
geschirmtes Kabel

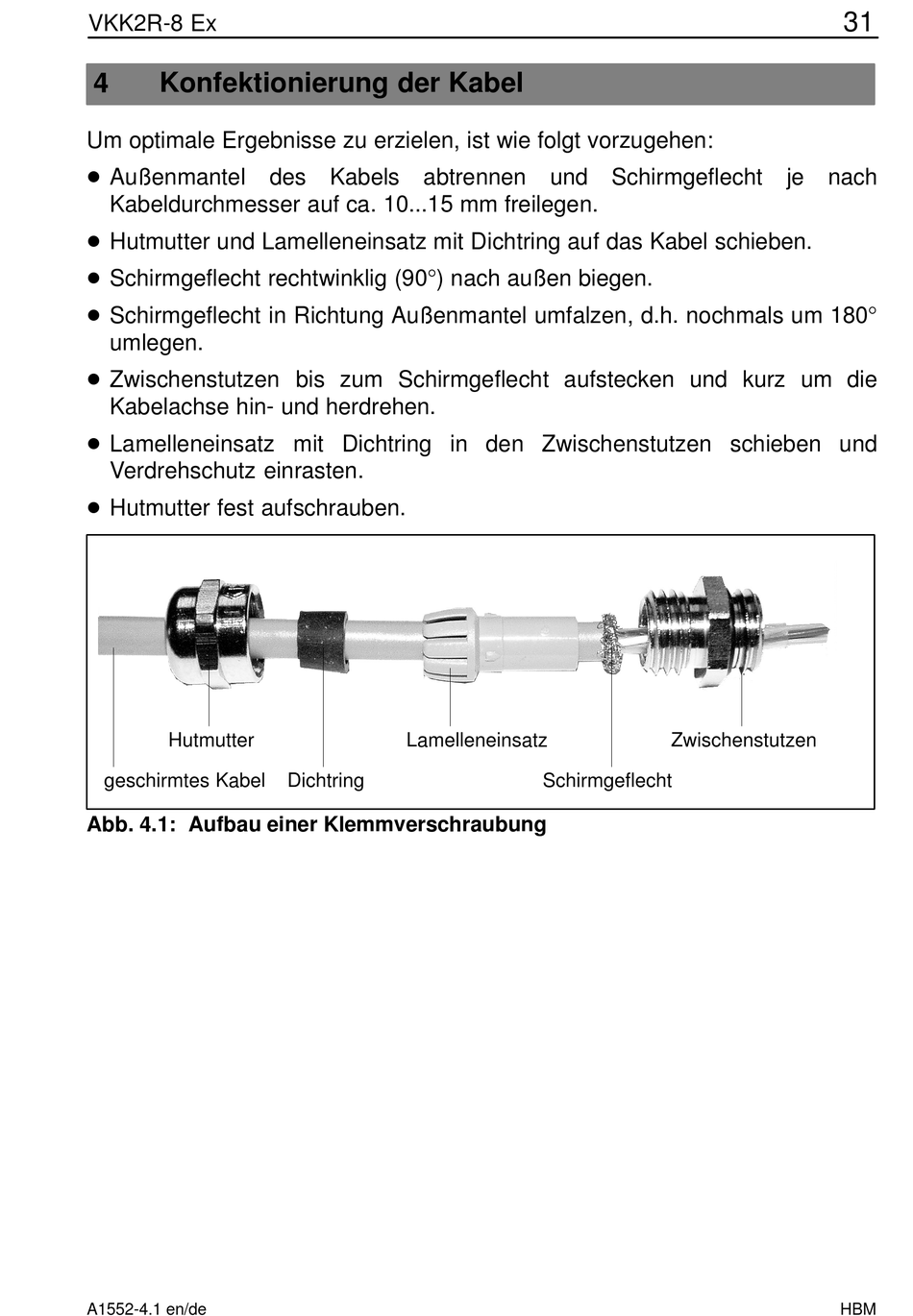

Abb. 4.1: Aufbau einer Klemmverschraubung
A1552-4.1 en/de
Lamelleneinsatz
Dichtring
Zwischenstutzen
Schirmgeflecht
31
