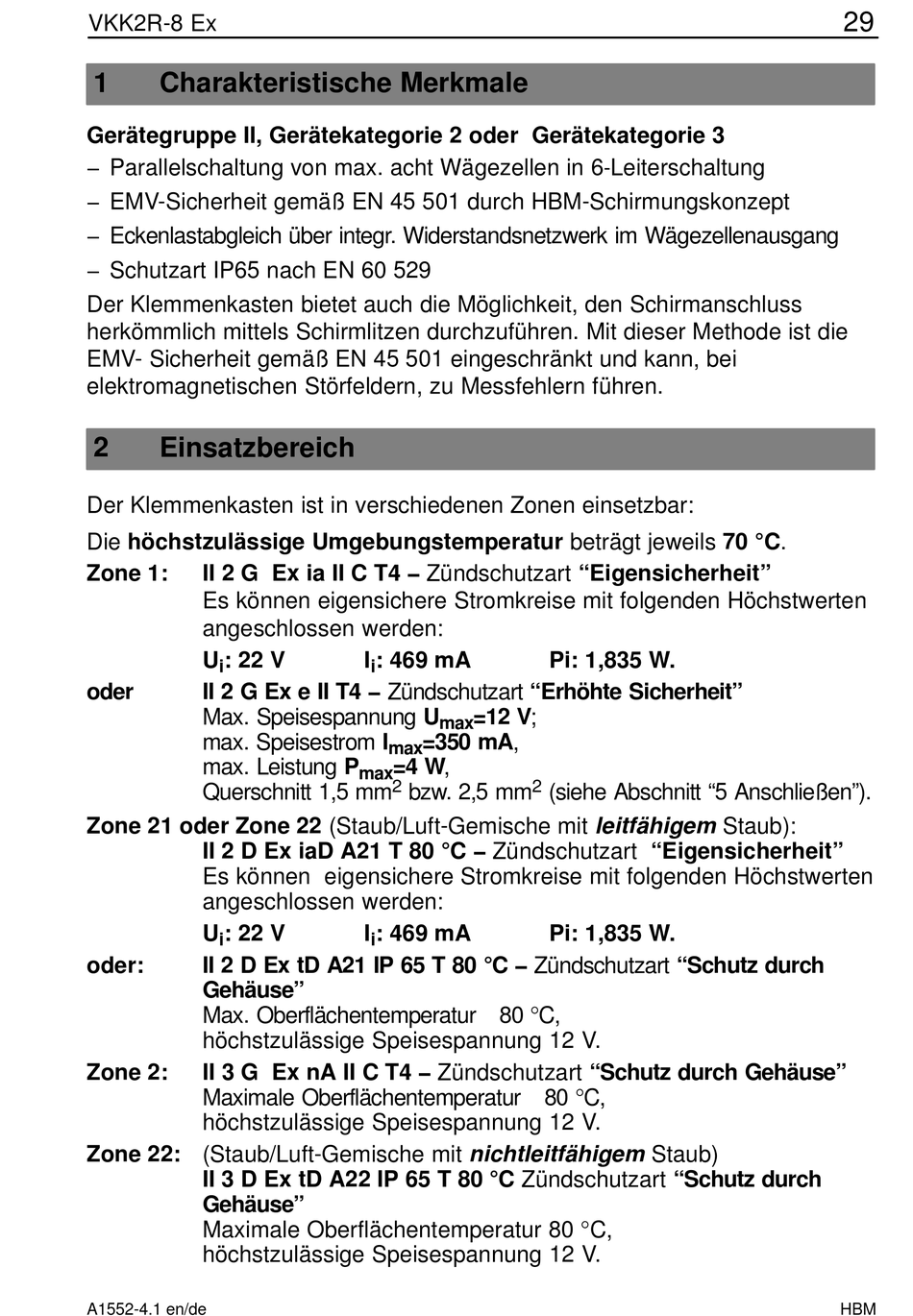

Charakteristische Merkmale; Einsatzbereich - HBM VKK2R-8 Ex Bedienungsanleitung

VKK2R-8 Ex
1

Charakteristische Merkmale

Gerätegruppe II, Gerätekategorie 2 oder Gerätekategorie 3
− Parallelschaltung von max. acht Wägezellen in 6
− EMV-Sicherheit gemäß EN 45 501 durch HBM-Schirmungskonzept
− Eckenlastabgleich über integr. Widerstandsnetzwerk im Wägezellenausgang
− Schutzart IP65 nach EN 60 529
Der Klemmenkasten bietet auch die Möglichkeit, den Schirmanschluss
herkömmlich mittels Schirmlitzen durchzuführen. Mit dieser Methode ist die
EMV- Sicherheit gemäß EN 45 501 eingeschränkt und kann, bei
elektromagnetischen Störfeldern, zu Messfehlern führen.
2

Einsatzbereich

Der Klemmenkasten ist in verschiedenen Zonen einsetzbar:
Die höchstzulässige Umgebungstemperatur beträgt jeweils 70 5C.
Zone 1: II 2 G Ex ia II C T4 − Zündschutzart "Eigensicherheit"
Es können eigensichere Stromkreise mit folgenden Höchstwerten
angeschlossen werden:
U : 22 V
i
oder II 2 G Ex e II T4 − Zündschutzart "Erhöhte Sicherheit"
Max. Speisespannung U
max. Speisestrom I
max. Leistung P
Querschnitt 1,5 mm
Zone 21 oder Zone 22 (Staub/Luft-Gemische mit leitfähigem Staub):
II 2 D Ex iaD A21 T 80 5C − Zündschutzart "Eigensicherheit"
Es können eigensichere Stromkreise mit folgenden Höchstwerten
angeschlossen werden:
U : 22 V
i
oder: II 2 D Ex tD A21 IP 65 T 80 5C − Zündschutzart "Schutz durch
Gehäuse"
Max. Oberflächentemperatur 80 °C,
höchstzulässige Speisespannung 12 V.
Zone 2: II 3 G Ex nA II C T4 − Zündschutzart "Schutz durch Gehäuse"
Maximale Oberflächentemperatur 80 °C,
höchstzulässige Speisespannung 12 V.
Zone 22: (Staub/Luft-Gemische mit nichtleitfähigem Staub)
II 3 D Ex tD A22 IP 65 T 80 5C Zündschutzart "Schutz durch
Gehäuse"
Maximale Oberflächentemperatur 80 °C,
höchstzulässige Speisespannung 12 V.
A1552-4.1 en/de
I : 469 mA
i
=12 V;
max
=350 mA,
max
=4 W,
max
2
bzw. 2,5 mm
I : 469 mA
i
Leiterschaltung
-
Pi: 1,835 W.
2
(siehe Abschnitt "5 Anschließen").
Pi: 1,835 W.
29
