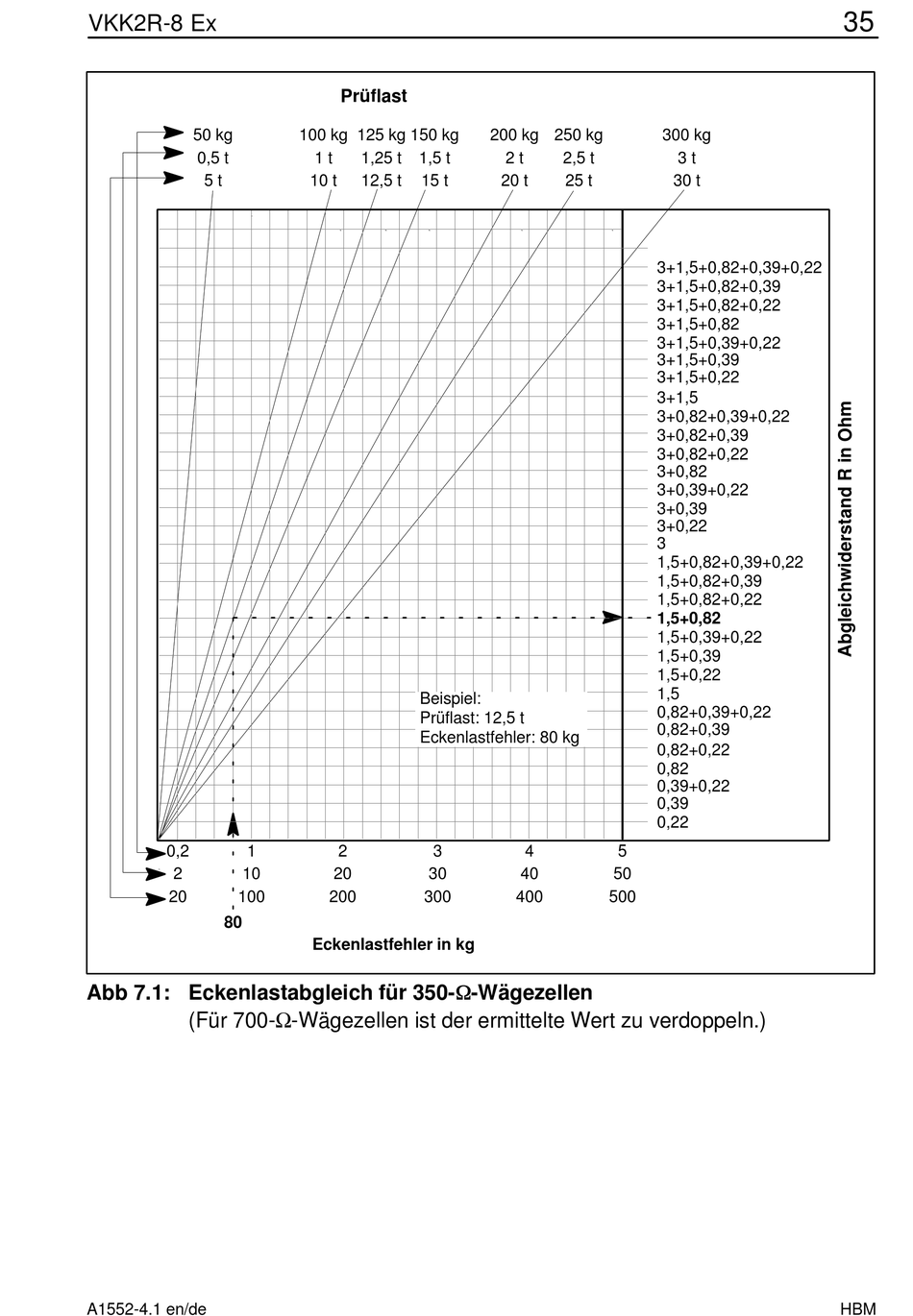

Abb 7.1: Eckenlastabgleich für 350-W-Wägezellen
(Für 700-Ω-Wägezellen ist der ermittelte Wert zu verdoppeln.)
A1552-4.1 en/de
Prüflast
100 kg 125 kg 150 kg
1 t 1,25 t 1,5 t
10 t 12,5 t 15 t
Beispiel:
Prüflast: 12,5 t
Eckenlastfehler: 80 kg
2 3
20 30
200 300
Eckenlastfehler in kg
200 kg 250 kg 300 kg
2 t 2,5 t
20 t 25 t
3+1,5+0,82+0,39+0,22
3+1,5+0,82+0,39
3+1,5+0,82+0,22
3+1,5+0,82
3+1,5+0,39+0,22
3+1,5+0,39
3+1,5+0,22
3+1,5
3+0,82+0,39+0,22
3+0,82+0,39
3+0,82+0,22
3+0,82
3+0,39+0,22
3+0,39
3+0,22
3
1,5+0,82+0,39+0,22
1,5+0,82+0,39
1,5+0,82+0,22
1,5+0,82
1,5+0,39+0,22
1,5+0,39
1,5+0,22
1,5
0,82+0,39+0,22
0,82+0,39
0,82+0,22
0,82
0,39+0,22
0,39
0,22
4 5
40 50
400 500
