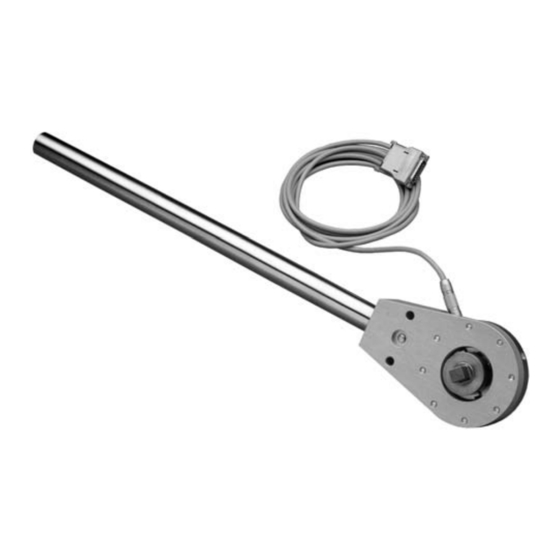

HBM TTS Montageanleitung
Vorschau ausblenden
Andere Handbücher für TTS:
- Montageanleitung (76 Seiten) ,
- Montageanleitung (40 Seiten)
Verwandte Anleitungen für HBM TTS
Inhaltszusammenfassung für HBM TTS
- Seite 2 Tel. +49 6151 803-0 Fax +49 6151 803-9100 info@hbm.com www.hbm.com Mat.: 7-2001.1571 DVS: A01571_04_Y00_00 HBM: public 07.2021 E Hottinger Baldwin Messtechnik Subject to modifications. All product descriptions are for general information only. They are not to be understood as a guarantee of quality or durability.
- Seite 26 ......... A01571_04_Y00_00 HBM: public...
-
Seite 27: Sicherheitshinweise
Restgefahren mini miert werden. Jeweils existierende Vorschriften sind zu beachten. Auf Restgefahren im Zusammenhang mit der Drehmoment‐Messtechnik ist hinzu weisen. In dieser Montageanleitung wird auf Restgefahren mit folgenden Symbolen hingewiesen: A01571_04_Y00_00 HBM: public... - Seite 28 Mit der CE‐Kennzeichnung garantiert der Hersteller, dass sein Produkt den Anforderungen der relevanten EG‐ Richtlinien entspricht (die Konformitätserklärung finden Sie unter http://www.hbm.com/HBMdoc). Gesetzlich vorgeschriebene Kennzeichnung zur Entsorgung Nicht mehr gebrauchsfähige Altgeräte sind gemäß den nationalen und örtlichen Vorschriften für Umweltschutz und Rohstoffrückgewinnung getrennt von regulärem...
- Seite 29 Rechts‐ und Sicherheitsvorschriften zu beachten. Sinngemäß gilt dies auch bei Verwendung von Zubehör. Qualifiziertes Personal sind Personen, die mit Aufstellung, Montage, Inbetrieb setzung und Betrieb des Produktes vertraut sind und über die ihrer Tätigkeit entsprechende Qualifikationen verfügen. A01571_04_Y00_00 HBM: public...
-
Seite 30: Lieferumfang
Lieferumfang S Transfer‐Drehmomentschlüssel (Messkopf, Hebel, Verbindungselemente) im Aluminiumkoffer S Ein Prüflings‐Vierkantadapter mit Außenvierkant (Vierkantmaß gemäß tech nischen Daten für jeweiliges Nenndrehmoment) ® S Anschlusskabel, aufnehmerseitig mit Lemo ‐Stecker, verstärkerseitig mit 15poligem Sub‐D‐Stecker; Länge 3 m S Montageanleitung A01571_04_Y00_00 HBM: public... -
Seite 31: Anwendung
Kalibriereinrichtung identisch sind. Das bezieht sich insbeson dere auf die gleichzeitig zum eigentlichen Kalibrierdrehmoment wirkenden pa rasitären Belastungen Querkraft und Biegemoment. Der Transfer‐Drehmomentschlüssel TTS ist konstruktiv an die Richtlinie DKD‐R 3‐8 des Deutschen Kalibrierdienstes angepasst, welche die Kalibrie... -
Seite 32: Aufbau Und Wirkungsweise
Die Innensechskantschrauben am Messkopf sind mit einem Sicherungslack gekennzeichnet und dürfen nicht gelöst werden! Einbaulage Die Einbaulage des Transfer‐Drehmomentschlüssels ist beliebig. Bei rechts drehendem Moment (im Uhrzeigersinn) steht in Verbindung mit HBM‐Messver stärkern ein positives Ausgangssignal an. A01571_04_Y00_00 HBM: public... -
Seite 33: Bedingungen Am Einsatzort
Der Transfer‐Drehmomentschlüssel ist in der Schutzart IP22 nach EN 60529 ausgeführt. Er ist vor grobem Schmutz, Staub, Öl, Lösungsmitteln und Feuch tigkeit zu schützen. Im Betrieb sind die einschlägigen Sicherheitsbestimmungen der entsprechen den Berufsgenossenschaften zum Schutz von Personen zu beachten. A01571_04_Y00_00 HBM: public... -
Seite 34: Zusammenbau Des Drehmomentschlüssels
Wir empfehlen, den Vierkantadapter stets in der gleichen Winkelposition einzu bauen. Zur leichteren Positionierung befinden sich bei neueren Transfer-Dreh momentschlüsseln Pfeile am Messkopf und am Vierkantadapter (siehe Abb. 5.1). Die Spitzen der Pfeile sollen aufeinander zeigen. Abb. 5.1 Positionsmarkierungen A01571_04_Y00_00 HBM: public... -
Seite 35: Hebel Montieren
Einteiliger Hebel (Nenndrehmoment 100 N@m) S Drücken Sie den Federbolzen des Hebels nieder. S Schieben Sie den Hebel bis zum Anschlag in die Aufnahmebohrung des Messkopfes ein. S Drehen Sie den Hebel hin und her, bis der Federbolzen hörbar einrastet. A01571_04_Y00_00 HBM: public... -
Seite 36: Zweiteiliger Hebel (Nenndrehmoment 200 N@M)
Zweiteiliger Hebel (Nenndrehmoment 200 N@m) S Verbinden Sie zunächst die Hebelteile, wobei das längere Teilstück ins kür zere geschoben wird. S Montieren Sie, wie im Kapitel 5.2.1 beschrieben, Hebel und Messkopf. Federbolzen Federbolzen Abb. 5.4 Zweiteiliger Hebel A01571_04_Y00_00 HBM: public... -
Seite 37: Dreiteiliger Hebel (Nenndrehmomente 500 N@M, 1 Kn@M)
S Schieben Sie das Mittelstück über den Verbindungsbolzen und drehen Sie die Griffschraube fest. S Schieben Sie nun das Endstück in das Mittelstück und drehen Sie die Griff schraube fest. Verbindungsbolzen Mittelstück Endstück Abb. 5.5 Dreiteiliger Hebel (500 N@m, 1 kN@m) A01571_04_Y00_00 HBM: public... -
Seite 38: Elektrischer Anschluss
Beachten Sie bitte folgende Hinweise: S Verwenden Sie nur geschirmte und kapazitätsarme Messkabel für Sechslei ter‐Schaltung von HBM. S Verlegen Sie Messkabel nicht parallel zu Starkstrom‐ oder Steuerleitungen. Falls dies nicht möglich ist (z. B. in Kabelschächten), schützen Sie das Messkabel z. -
Seite 39: Steckerbelegung
Elektrischer Anschluss Steckerbelegung Der Transfer‐Drehmomentschlüssel wird mit einem fertig konfektionierten sechsadrigen Anschlusskabel (Sechsleiter‐Schaltung) geliefert. Die Anschlussbelegung für HBM‐Messverstärker entnehmen Sie bitte der fol genden Tabelle: Aderfarbe Anschluss Gelb Schirm an Gehäusemasse Schwarz Brückenspeisespannung (-U Blau Brückenspeisespannung (+U Weiß Messsignal (+U Grau Fühlerleitung (-) -
Seite 40: Wartung
Wartung Wartung Der Transfer‐Drehmomentschlüssel ist wartungsfrei. A01571_04_Y00_00 HBM: public... -
Seite 41: Abmessungen
Abmessungen Abmessungen Messkopf Hebel (Ausführungen ∅ 8.5 siehe Seite 18) min. Biegeradius R=20 Austauschbarer Vier kant‐Adapter zum Prüflingsanschluss Schnitt B-B 100 N@m ... 1 kN@m A01571_04_Y00_00 HBM: public... - Seite 42 Abmessungen Nenndreh Vierkant moment adapter Schlüsselweite (NVm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (Zoll) 1040 1040 Hebelausführungen 100 N@m (445) 200 N@m 500 N@m und 1 kN@m (100) (345) A01571_04_Y00_00 HBM: public...
-
Seite 43: Zubehör
Zubehör Zubehör Prüflings‐Vierkantadapter mit Innen‐ oder Außenvierkant nach DIN 3120. Vierkant Passend für TTS Maximales Bestell‐Nr. größe SW mit Nenndreh Dreh (Zoll) moment moment (N@m) Außenvierkant 32,5 1-TTS/AV-1/4 1-TTS/AV-3/8 100 N⋅m ... 1 kN⋅m 15,5 35,5 1-TTS/AV-1/2 1000 1-TTS/AV-3/4 1500... -
Seite 44: Technische Daten
Ausgangswiderstand bei Referenztempe 1400"30 ratur Referenzspeisespannung Gebrauchsbereich der Speisespannung 2,5 ... 12 Störfestigkeit (EN 61326‐1, Tabelle A.1) Elektromagnetisches Feld (AM) Elektrostatische Entladung (ESD) Kontaktentladung Schnelle Transienten (Burst) Leitungsgebundene Störungen (AM) Schutzart nach EN 60529 IP 22 A01571_04_Y00_00 HBM: public... - Seite 45 Bruchdrehmoment bezogen auf M Grenzlängskraft Grenzquerkraft Grenzbiegemoment Außenvierkantadapter Zoll (im Lieferumfang) Gewicht mit Koffer und einem Vierkantadapter Klassifizierungsmerkmale nach DKD‐R 3‐7 Klasse nach DKD‐R 3‐7 Relative Spannweite b' in einer Einbaustellung Relative Spannweite b in verschiedenen Einbaustellungen A01571_04_Y00_00 HBM: public...
- Seite 46 Messergebnis sind bei der Festlegung der Klasse gemäß der Richtlinie DKD‐R 3‐7 bereits berücksichtigt, soweit diese bei der für Transfer‐Drehmomentschlüssel vorgesehenen Einsatzart (Erzeugung des Drehmomentes durch Krafteinleitung am Hebel) entstehen. Die Werte sind bezogen auf das tatsächliche Drehmoment (Istwert) und gelten für Drehmomente w 20 % von M A01571_04_Y00_00 HBM: public...
