VKK2R-8 Ex
6

Eckenlastabgleich

Bei Waagen können durch mechanische Unsymmetrien Eckenlastfehler
auftreten. Nach der Norm für nichtselbsttätige Waagen EN 45501 3.6.2 sind
bei außermittiger Belastung bestimmte Werte einzuhalten.
Die Klemmenkästen bieten die Möglichkeit diese Fehler auf einfache Weise
elektrisch abzugleichen. Dafür ist für jede Wägezelle ein binär gestuftes
Netzwerk aus 5 Widerständen vorhanden, das werkseitig über
0-Ω-Widerstände kurzgeschlossen ist (siehe Abb. 6.1). Durch Auftrennen
der senkrechtstehenden 0 Ω-Widerstände werden die entsprechende
Widerstände aktiviert und somit das Signal der Wägezelle reduziert.
Eingang
Wägezellen 1 ... 8
8
0,22 Ω
0,22 Ω
0,39 Ω
0,39 Ω
0,82 Ω
0,82 Ω
1,50 Ω
1,50 Ω
3,00 Ω
3,00 Ω

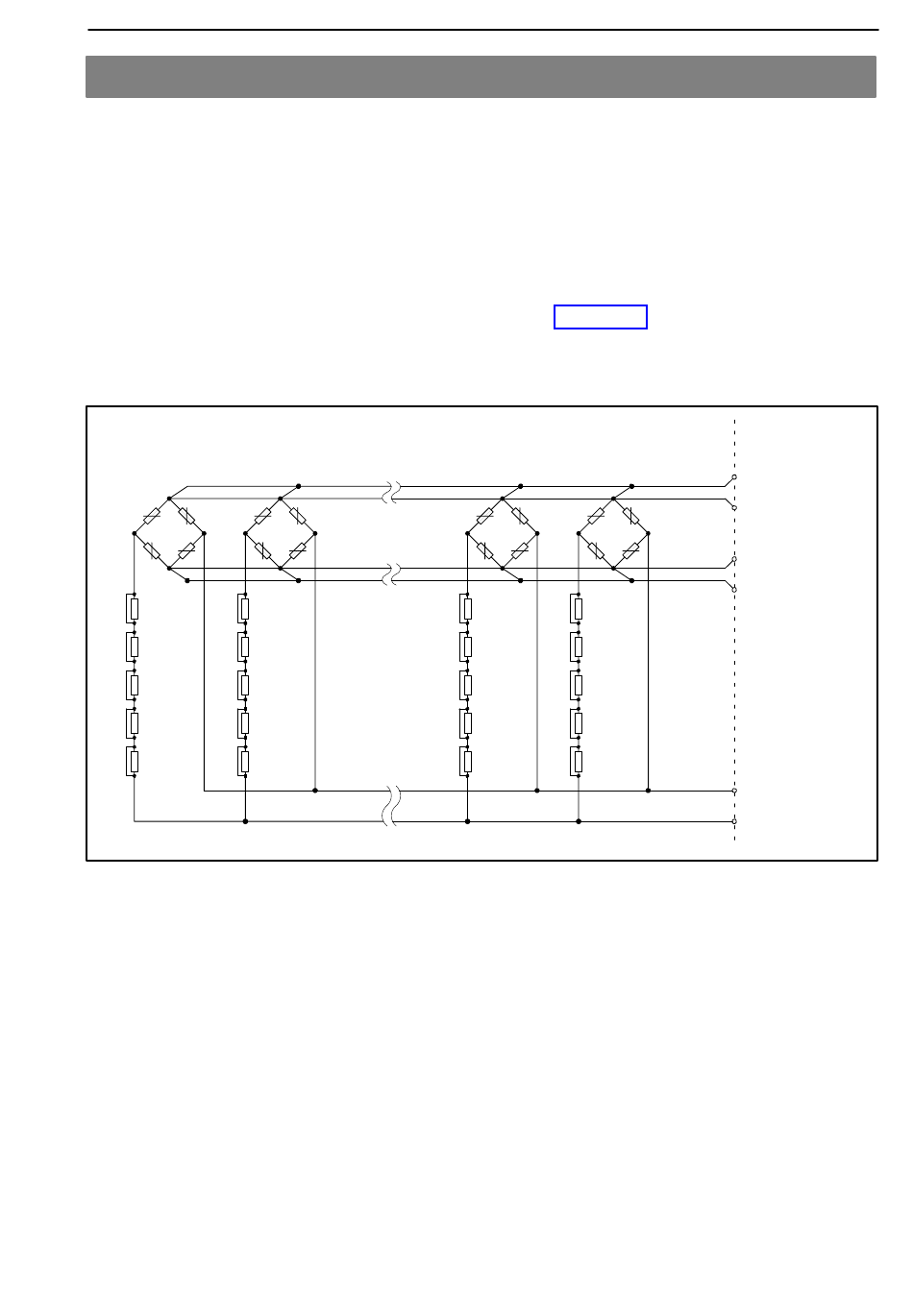

Abb. 6.1: Widerstandsnetzwerk für den Eckenlastabgleich von 8 Wägezellen
Das Auftrennen während des Betriebes der Anlage ist nur in der Schutzart
"Eigensicherheit" zulässig. Bei den anderen Schutzarten muss für Arbeiten an
der Anlage ein Feuererlaubnisschein von Betreiberseite vorliegen.
A1552-4.1 en/de
7
2
1
0,22 Ω
0,22 Ω
0,39 Ω
0,39 Ω
0,82 Ω
0,82 Ω
1,50 Ω
1,50 Ω
3,00 Ω
3,00 Ω
33
Ausgang
Messverstärker
Fühler (+)
Speisung (+)
Speisung (−)
Fühler (−)
Signal (−)
Signal (+)
HBM
