5 Anschließen
Die Klemmen sind nach dem unten angeführten Schema bezeichnet. Die
Farbangabe entspricht den Aderfarben der meisten HBM-Wägezellen.

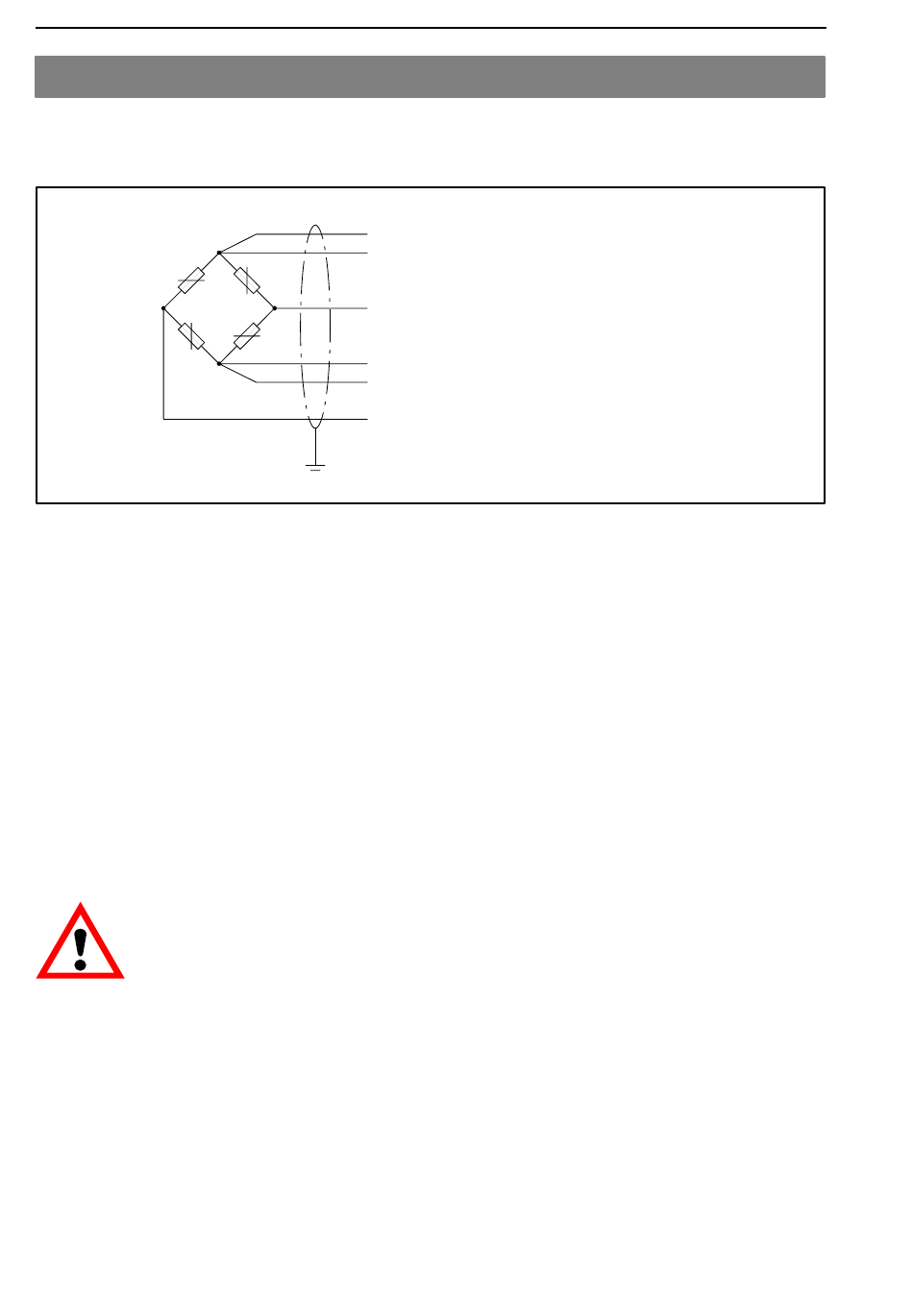

Kabelbelegung (Sechsleitertechnik):
Die Verwendung von HBM-Kabeln in 6-Leitertechnik zur Wägeelektronik
ermöglicht bestmögliche Messergebnisse und eine optimale Störfestigkeit.
Sind die Wägezellen und die Wägeelektronik in 4-Leitertechnik, bleiben die
Fühlerklemmen frei.
Sind die Wägezellen in 4-Leitertechnik und die Wägeelektronik in
6-Leitertechnik ausgeführt, müssen die Klemmen für Fühler (+) mit Speisung
(+) sowie die Klemmen für Fühler (−) mit Speisung (−) gebrückt werden (siehe
Montageanleitung der verwendeten Wägezelle).
Die Klemmen sind für einen Aderquerschnitt von 2,5 mm
(starren) und bei feindrähtigen (flexiblen) Leitern ausgelegt. Bei Verwendung
von feindrähtigen Leitern mit Aderendhülsen ist der Querschnitt auf 1,5 mm
beschränkt.
Eine Potentialausgleichsklemme ist am Gehäuse vorhanden.
ACHTUNG
Zur Aufrechterhaltung der Schutzart IP65 müssen alle unbenutzten
Kabeldurchführungen mit den mitgelieferten Stopfen verschlossen
werden. Drehen Sie die hier zu gehörige Überwurfmutter fest, damit das
Eindringen von Feuchtigkeit vermieden wird.
Es dürfen nur Kabel verwendet werden, die in dem vom Hersteller der
Kabelverschraubungen genannten Durchmesserbereich liegen:
M12 x 1,5: ∅ 3 mm bis 6,5 mm
M16 x 1,5: ∅ 5 mm bis 9 mm
HBM
(grau) Fühler (−)
(schwarz) Speisung (−)
(weiß) Signal (+)
(blau) Speisung (+)
(grün) Fühler (+)
(rot) Signal (−)
Kabelschirm
(verbunden mit Gehäusemasse)
VKK2R-8 Ex
2
bei eindrähtigen
