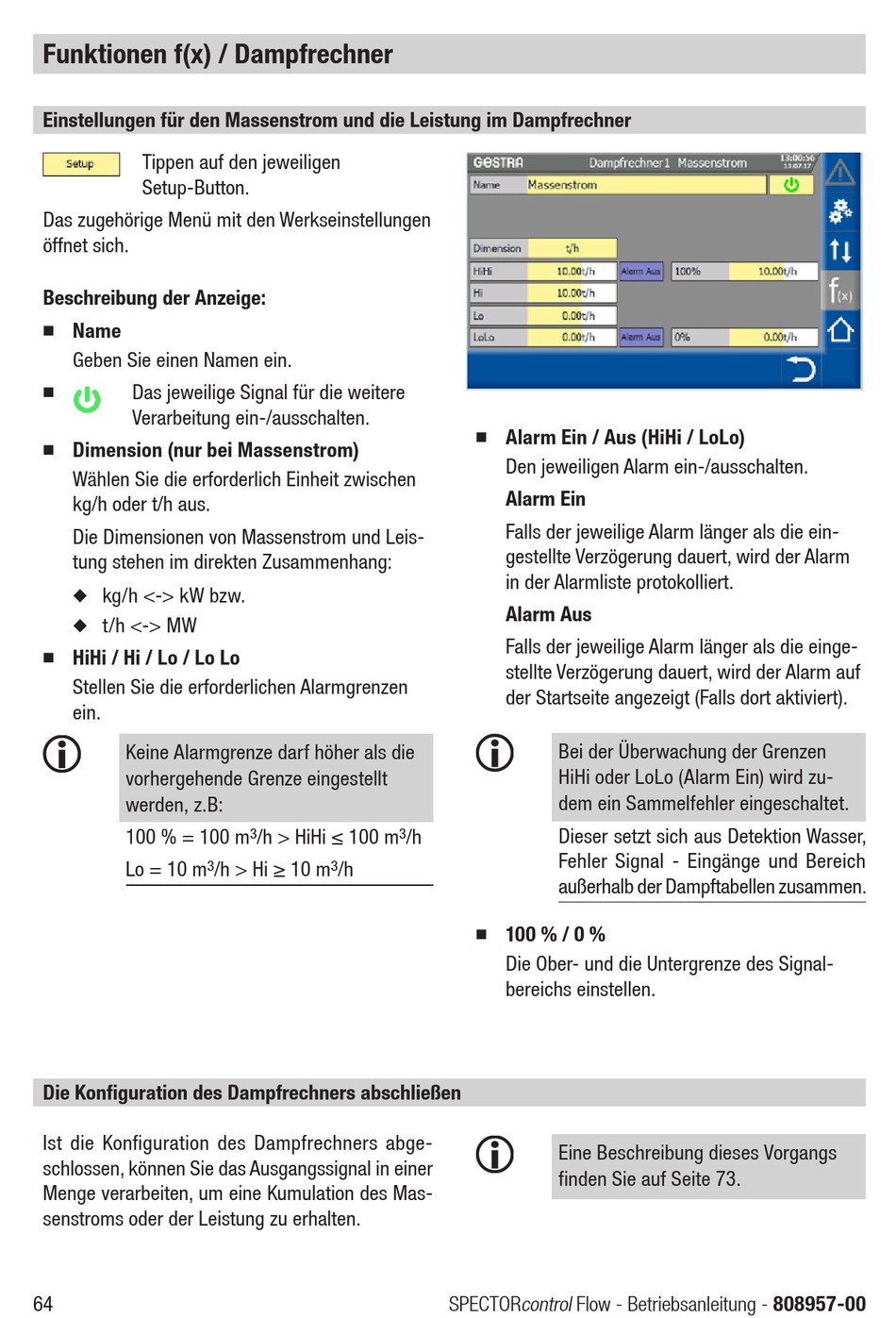

Funktionen f(x) / Dampfrechner
Einstellungen für den Massenstrom und die Leistung im Dampfrechner
Tippen auf den jeweiligen
Setup-Button.
Das zugehörige Menü mit den Werkseinstellungen
öffnet sich.
Beschreibung der Anzeige:
Name
■ ■
Geben Sie einen Namen ein.
Das jeweilige Signal für die weitere
■ ■
Verarbeitung ein-/ausschalten.
Dimension (nur bei Massenstrom)
■ ■
Wählen Sie die erforderlich Einheit zwischen
kg/h oder t/h aus.
Die Dimensionen von Massenstrom und Leis-
tung stehen im direkten Zusammenhang:
kg/h <-> kW bzw.
◆
■
t/h <-> MW
◆
■
HiHi / Hi / Lo / Lo Lo
■ ■
Stellen Sie die erforderlichen Alarmgrenzen
ein.
Keine Alarmgrenze darf höher als die
vorhergehende Grenze eingestellt
werden, z.B:
100 % = 100 m
Lo = 10 m
Die Konfiguration des Dampfrechners abschließen
Ist die Konfiguration des Dampfrechners abge-
schlossen, können Sie das Ausgangssignal in einer
Menge verarbeiten, um eine Kumulation des Mas-
senstroms oder der Leistung zu erhalten.
64
/h > HiHi ≤ 100 m
3
3
/h > Hi ≥ 10 m
3
/h
Alarm Ein / Aus (HiHi / LoLo)
■ ■
Den jeweiligen Alarm ein-/ausschalten.
Alarm Ein
Falls der jeweilige Alarm länger als die ein-
gestellte Verzögerung dauert, wird der Alarm
in der Alarmliste protokolliert.
Alarm Aus
Falls der jeweilige Alarm länger als die einge-
stellte Verzögerung dauert, wird der Alarm auf
der Startseite angezeigt (Falls dort aktiviert).
Bei der Überwachung der Grenzen
HiHi oder LoLo (Alarm Ein) wird zu-
dem ein Sammelfehler eingeschaltet.
Dieser setzt sich aus Detektion Wasser,
/h
3
Fehler Signal - Eingänge und Bereich
außerhalb der Dampftabellen zusammen.
100 % / 0 %
■ ■
Die Ober- und die Untergrenze des Signal-
bereichs einstellen.
Eine Beschreibung dieses Vorgangs
finden Sie auf Seite 73.
SPECTOR control Flow - Betriebsanleitung - 808957-00
