Signal vom Rauschen trennen
Jetzt möchten Sie die Form des Signals analysieren und das
Rauschen ignorieren. Führen Sie folgende Schritte aus, um
unkorreliertes Rauschen in der Anzeige des Oszilloskops zu
reduzieren:
1. Drücken Sie die Taste ERFASSUNG, um das Erfassungsmenü
aufzurufen.
2. Drücken Sie die Menütaste Mittelwert.
3. Drücken Sie die Menütaste Mittelwerte, um die Auswirkungen
der Veränderung der Anzahl der aktiven Mittelwerte auf die
Anzeige des Signals zu sehen.

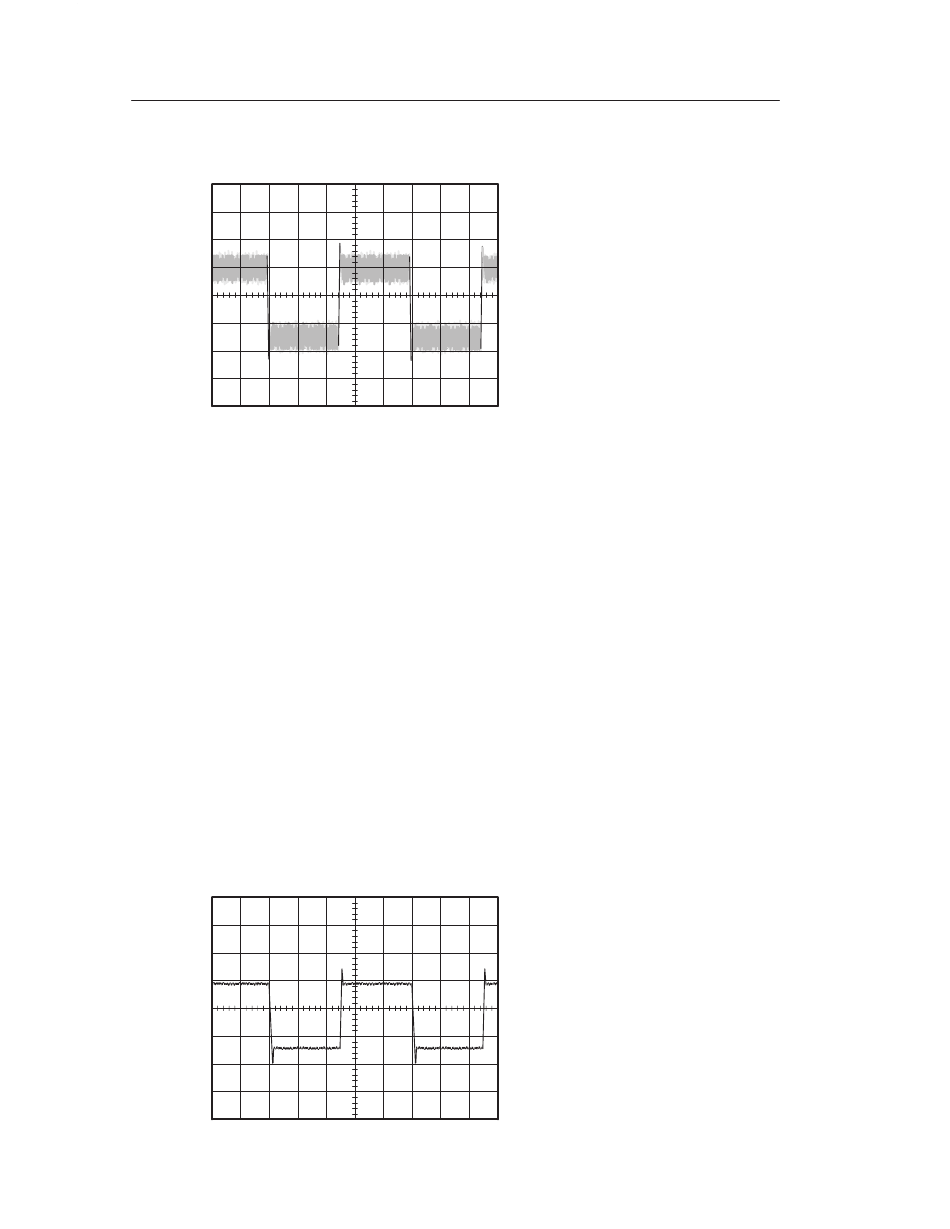

Durch Mittelwerte wird unkorreliertes Rauschen reduziert und die
Anzeige von Details des Signals wird vereinfacht. In dem unten
dargestellten Beispiel wird ein Überschwingen an den ansteigenden
und abfallenden Flanken des Signals sichtbar, nachdem das Rauschen
reduziert wurde.
Digitale Echtzeit-Oszilloskope der Serie TDS 200 Benutzerhandbuch
48
