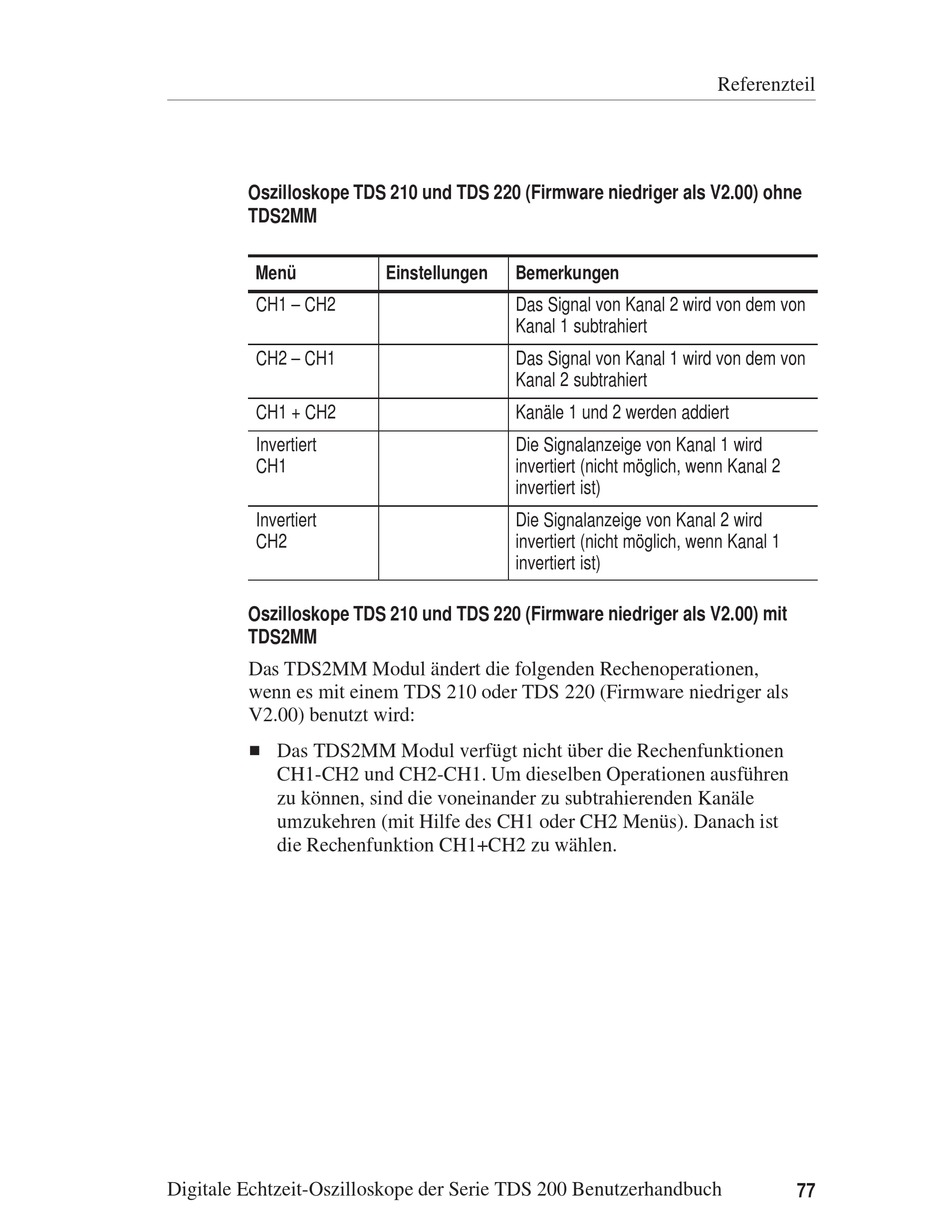

Oszilloskope TDS 210 und TDS 220 (Firmware niedriger als V2.00) ohne
TDS2MM
Menü
CH1 – CH2
CH2 – CH1
CH1 + CH2
Invertiert
CH1
Invertiert
CH2
Oszilloskope TDS 210 und TDS 220 (Firmware niedriger als V2.00) mit
TDS2MM
Das TDS2MM Modul ändert die folgenden Rechenoperationen,
wenn es mit einem TDS 210 oder TDS 220 (Firmware niedriger als
V2.00) benutzt wird:
H Das TDS2MM Modul verfügt nicht über die Rechenfunktionen
CH1-CH2 und CH2-CH1. Um dieselben Operationen ausführen
zu können, sind die voneinander zu subtrahierenden Kanäle
umzukehren (mit Hilfe des CH1 oder CH2 Menüs). Danach ist
die Rechenfunktion CH1+CH2 zu wählen.
Digitale Echtzeit-Oszilloskope der Serie TDS 200 Benutzerhandbuch
Einstellungen
Bemerkungen
Das Signal von Kanal 2 wird von dem von
Kanal 1 subtrahiert
Das Signal von Kanal 1 wird von dem von
Kanal 2 subtrahiert
Kanäle 1 und 2 werden addiert
Die Signalanzeige von Kanal 1 wird
invertiert (nicht möglich, wenn Kanal 2
invertiert ist)
Die Signalanzeige von Kanal 2 wird
invertiert (nicht möglich, wenn Kanal 1
invertiert ist)
Referenzteil
77
