Endstromkreise auf selektive Notlichtumschaltung (SDS 8) programmieren

In einem weiteren Beispiel soll gezeigt wer-
den, wie die werksseitig einprogrammierten
Stromkreise von Dauerlicht auf die selektive
Notlichtumschaltung programmiert werden.
Insgesamt können 32 Eingangskanäle belegt
werden.
Beispiel:
Die Stromkreisbaugruppe 1 x 6 A (SKU 1 x 6
A.1) auf dem Platz 4 des Baugruppenträgers
2 soll von Dauerlicht auf selektive Notlichtum-
schaltung umprogrammiert werden. Um die
Stromkreise selektiv in den Notlichtbetrieb zu
schalten, muss als Option ein SDS 8 Relais-
modul (Baugruppenträger 1 Platz 7) in der
Programmierung: Programmierung:
1 2
Steuerteil progr. Ladeteil progr.
-------------------------- ------------------------
Menue Taster (Pos. 1) am Steuerteil > 5 sek
betätigen. Mit der Pfeiltaste den Program-
mierpfad 3 anwählen.
Mit der + Taste den Stromkreis anwählen, der
programmiert werden soll. In diesem Beispiel
der Stromkreis 1 der Stromkreisbaugruppe 1 x
6 A auf dem Platz 6 des Baugruppenträgers 2
(siehe Bild).
Bei den Schaltungsarten Bereitschaftslicht,
Dauerlicht, Timer 1 und Timer 2 Nein ein-
geben und mit OK bestätigen.
Mit der Plus Taste den Eingangskanal be-
stimmen, über welchen der Stromkreis selektiv
in den Notlichtbetrieb geschaltet werden soll.
Montage- und Betriebsanleitung
Zentralbatteriesystem EURO ZB.1
Programmierung der Anlage
Anlage eingebaut sein. Das SDS 8 Relaismo-
dul verfügt über insgesamt 8 Eingangskanäle.
Pro Eingangskanal kann ein potentialfreier
Kontakt der externen Phasenwächter ange-
schlossen werden. Die Zugehörigkeit, welcher
Stromkreis der Sicherheitsbeleuchtung über
diesen Eingangskanal geschaltet werden soll,
ist über das Steuerteil frei wählbar. Wie die
Programmierung zu erfolgen hat, können Sie

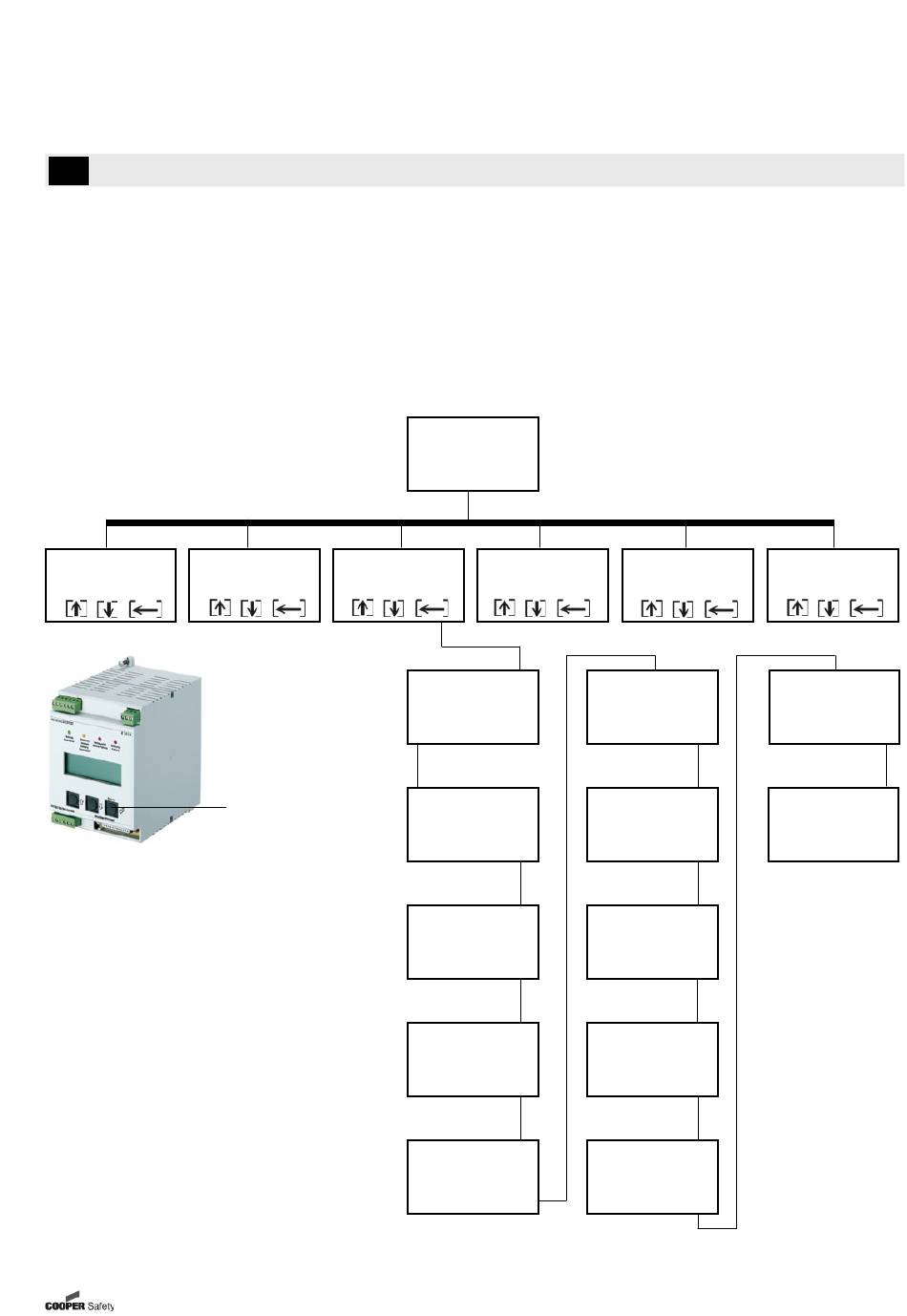

dem Flussdiagramm entnehmen.
Programmierung:
3
SKU programmieren
------------------------
1
H:M:S T.M.J
U= 242,2 V I=+5,2 A
Betrieb
Netz=222,3 V
Programmierung:
4
TLS programmieren
-------------------------
BGT:1 SKU 1 Abgang 1
Platz nicht aktiv
------------------------
+ - OK
BGT: 2 SKU 4 Abgang 1
Typ: SKU 1x6__
-------------------------
+ - OK
Bereitschaftslicht ?
Nein
------------------------
Ja Nein OK
Dauerlicht ?
Nein
------------------------
Ja Nein OK
Timer -1
Nein
-------------------------
Ja Nein OK
63
Insgesamt können bis zu 32 Eingänge über die
Optionen SDS 8 (selektive Notlichtumschal-
tung), DLS (Dauerlichtschalterabfrage) und
TLS (Treppenhauslichtschaltung) belegt wer-
den. Jede Baugruppe hat max. 8 Eingangs-
kanäle. Bei der Programmierung ist darauf
zu achten, dass die 32 Eingänge fortlaufend
vergeben werden.
Beispiel:
Die erste Baugruppe ist eine SDS 8 die zweite
Baugruppe eine TLS. In diesem Beispiel wären
die Eingänge 1 bis 8 für die SDS 8 Baugruppe
belegt. Die 8 Eingangskanäle der TLS würden
dann mit den Eingängen 9 bis 16 belegt.
Programmierung:
5
Stromwerte lernen
------------------------
Timer -2
Nein
-------------------------
Ja Nein OK
1
DLS/SDS-Ein (0=Aus)
01
-------------------------
+ - OK
2
DLS/SDS-Ein (0=Aus)
00
-------------------------
+ - OK
TLS-Eingang (0=Aus)
00
------------------------
+ - OK
Stromkr.überwachung?
Ja
------------------------
Ja Nein OK
CEAG Notlichtsysteme GmbH
Programmierung:
Ende
------------------------
Max.Stromabweichung
10%
------------------------
+ - OK
Hinweis: Strom-Soll
Wert neu lernen!!!!
------------------------
OK
