1
5
1: Einspeisung für optionales
AC-Modul
2: LED „24 V extern"
3: LED „24 V intern"
4: LED „6 V intern"
5: Bohrung mit Taster „Service
PIN"

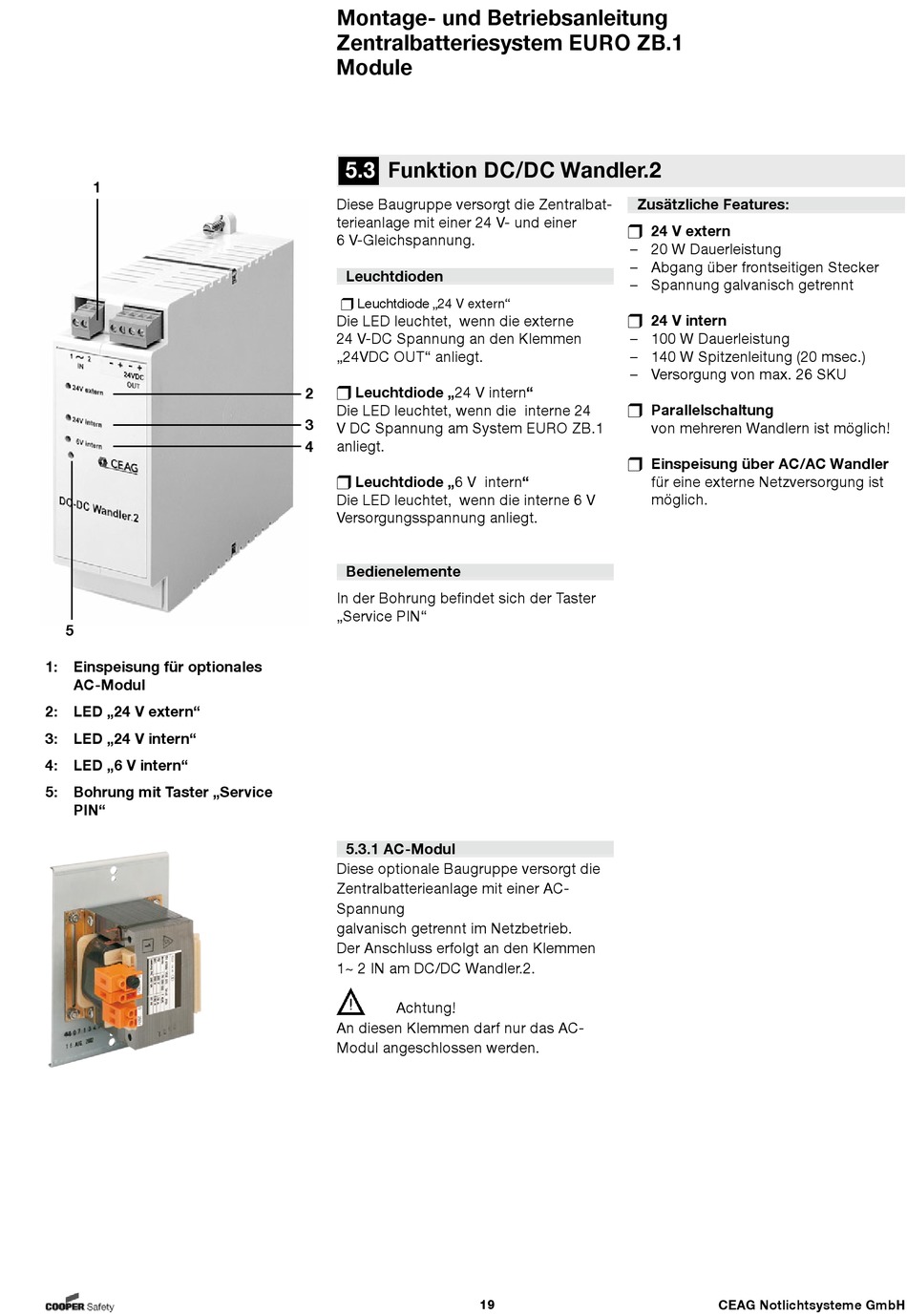

Montage- und Betriebsanleitung
Zentralbatteriesystem EURO ZB.1
Module
5.3

Funktion DC/DC Wandler.2

Diese Baugruppe versorgt die Zentralbat-
terieanlage mit einer 24 V- und einer
6 V-Gleichspannung.
Leuchtdioden
 Leuchtdiode „24 V extern"
Die LED leuchtet, wenn die externe
24 V-DC Spannung an den Klemmen
„24VDC OUT" anliegt.
 Leuchtdiode „24 V intern"
2
Die LED leuchtet, wenn die interne 24
3
V DC Spannung am System EURO ZB.1
anliegt.
4
 Leuchtdiode „6 V intern"
Die LED leuchtet, wenn die interne 6 V
Versorgungsspannung anliegt.
Bedienelemente
In der Bohrung befindet sich der Taster
„Service PIN"
5.3.1 AC-Modul
Diese optionale Baugruppe versorgt die
Zentralbatterieanlage mit einer AC-
Spannung
galvanisch getrennt im Netzbetrieb.
Der Anschluss erfolgt an den Klemmen
1~ 2 IN am DC/DC Wandler.2.
Achtung!
An diesen Klemmen darf nur das AC-
Modul angeschlossen werden.
Zusätzliche Features:
 24 V extern
– 20 W Dauerleistung
– Abgang über frontseitigen Stecker
– Spannung galvanisch getrennt
 24 V intern
– 100 W Dauerleistung
– 140 W Spitzenleitung (20 msec.)
– Versorgung von max. 26 SKU
 Parallelschaltung
von mehreren Wandlern ist möglich!
 Einspeisung über AC/AC Wandler
für eine externe Netzversorgung ist
möglich.
