Endstromkreise auf geschaltetes Dauerlicht programmieren

In einem weiteren Beispiel soll gezeigt wer-
den, wie die werksseitig einprogrammierte
Schaltungsart eines Stromkreises von Dauer-
licht auf geschaltetes Dauerlicht programmiert
wird. Insgesamt können 32 Eingangskanäle
belegt werden.
Beispiel:
Die Stromkreisbaugruppe 1 x 6 A (SKU
1 x 6 A.1) auf dem Platz 4 des Baugruppen-
trägers 2 soll von Dauerlicht auf geschaltetes
Dauerlicht umprogrammiert werden. Um die
Stromkreise über externe Schaltstellen im
Netzbetrieb zu schalten, muss als Option eine
Programmierung: Programmierung:
1 2
Steuerteil progr. Ladeteil progr.
------------------------- ------------------------
Menue Taster (Pos. 1) am Steuerteil > 5 sek
betätigen. Mit der Pfeiltaste den Programmier-
pfad 3 anwählen.
Mit der + Taste den Stromkreis anwählen, der
programmiert werden soll.
In diesem Beispiel der Stromkreis 1 der
Stromkreisbaugruppe 1 x 6 A auf dem
Platz 6 des Baugruppenträgers 2 (siehe Bild).
Bei den Schaltungsarten Bereitschaftslicht,
Dauerlicht, Timer 1 und Timer 2 Nein eingeben
und mit OK bestätigen.
Mit der Plus-Taste den Eingangskanal bestim-
men, über welchen der Stromkreis geschaltet
werden soll.
Montage- und Betriebsanleitung
Zentralbatteriesystem EURO ZB.1
Programmierung der Anlage
Stromkreis DLS Baugruppe (Baugruppenträger
1 Platz 7) in der Anlage eingebaut sein.
Die DLS Dauerlichtschalterabfrage verfügt
über insgesamt 8 Eingangskanäle. Pro Ein-
gangskanal kann ein Lichtschalter ange-
schlossen werden. Die Zugehörigkeit, welcher
Stromkreis der Sicherheitsbeleuchtung über
diesen Eingangskanal geschaltet werden soll,
ist über das Steuerteil frei wählbar.

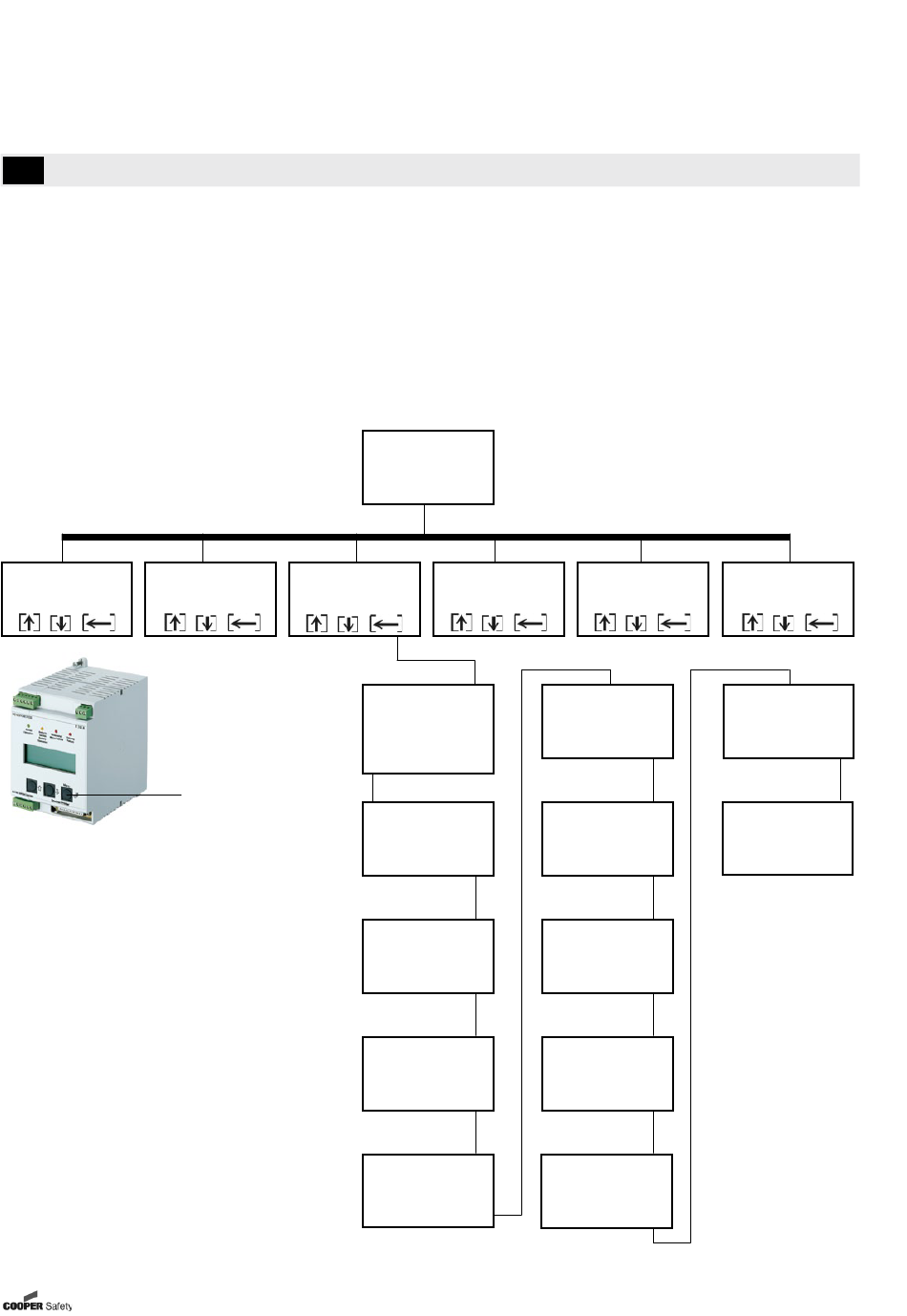

Wie die Programmierung zu erfolgen hat, kön-
nen Sie dem Flussdiagramm entnehmen.
Programmierung:
3
SKU programmieren
------------------------
1
H:M:S T.M.J
U= 242,2 V I=+5,2 A
Betrieb
Netz=222,3 V
Programmierung:
4
TLS programmieren
------------------------
BGT:1 SKU 1 Abgang 1
Platz nicht aktiv
-------------------------
+ - OK
BGT: 2 SKU 4 Abgang 1
Typ: SKU 1x6__
-------------------------
+ - OK
Bereitschaftslicht ?
Nein
-------------------------
Ja Nein OK
Dauerlicht ?
Nein
-------------------------
Ja Nein OK
Timer -1
Nein
------------------------
Ja Nein OK
62
Insgesamt können bis zu 32 Eingänge über
die Optionen DLS (Dauerlichtschalterabfrage,
Treppenhauslichtschaltung) belegt werden.
Jede Baugruppe hat max. zwei Eingangska-
näle.
Bei der Programmierung ist darauf zu achten,
dass die 32 Eingänge fortlaufend vergeben
werden.
Beispiel:
Die erste Baugruppe ist eine DLS. Die zweite
Baugruppe eine TLS. In diesem Beispiel wä-
ren die Eingänge 1 bis 8 für die DLS Baugrup-
pe belegt. Die 8 Eingangskanäle der TLS wür-
den dann mit den Eingängen 9 bis 16 belegt.
Programmierung:
5
Stromwerte lernen
-------------------------
Timer -2
Nein
-------------------------
Ja Nein OK
1
DLS/SDS-Ein (0=Aus)
01
-------------------------
+ - OK
2
DLS/SDS-Ein (0=Aus)
00
-------------------------
+ - OK
TLS-Eingang (0=Aus)
00
-------------------------
+ - OK
Stromkr.überwachung?
Ja
-------------------------
Ja Nein OK
CEAG Notlichtsysteme GmbH
Programmierung:
Ende
-------------------------
Max.Stromabweichung
10%
-------------------------
+ - OK
Hinweis: Strom-Soll
Wert neu lernen!!!!
------------------------
OK
