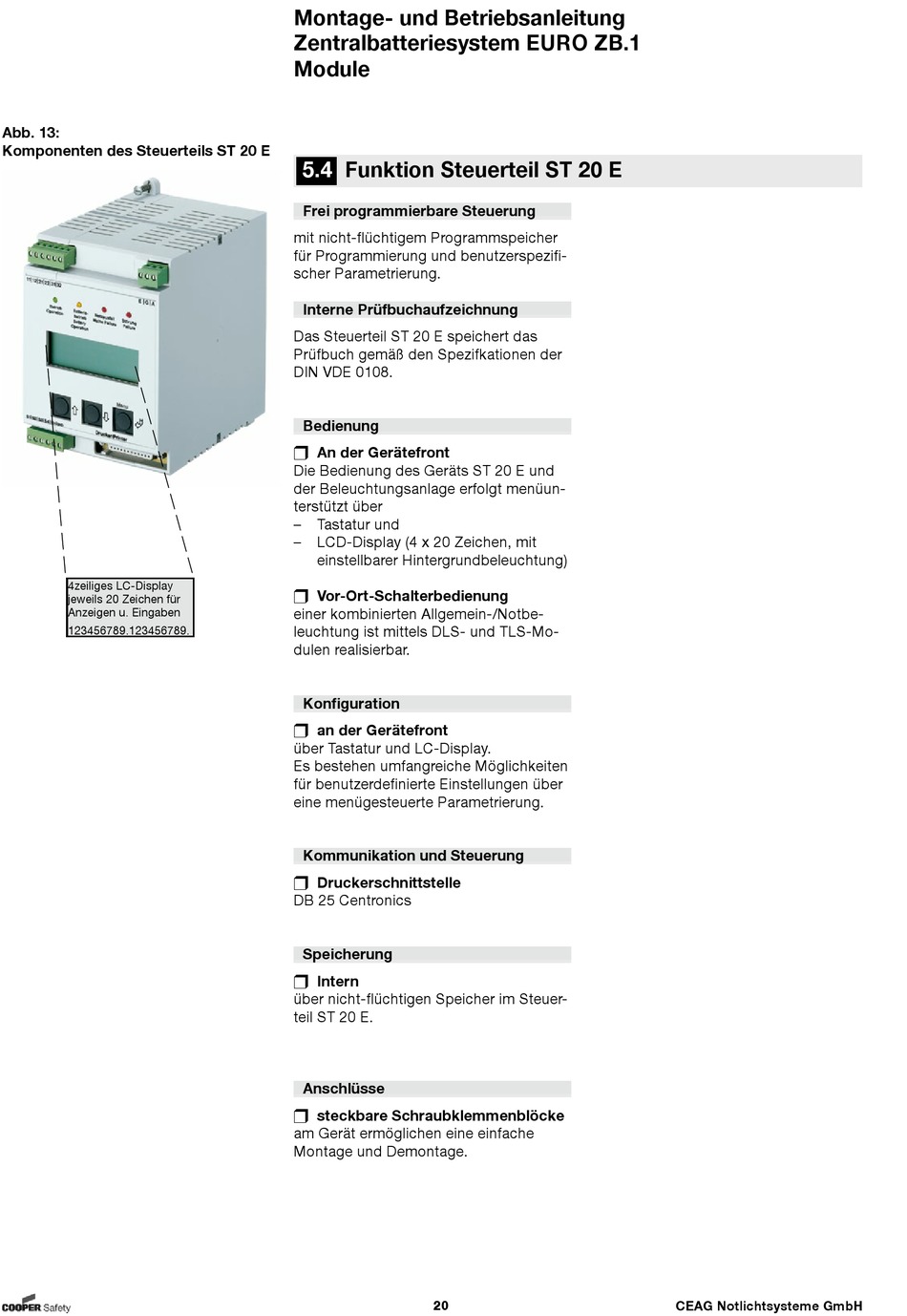

Abb. 13:
Komponenten des Steuerteils ST 20 E
4zeiliges LC-Display
jeweils 20 Zeichen für
Anzeigen u. Eingaben
123456789.123456789.
Montage- und Betriebsanleitung
Zentralbatteriesystem EURO ZB.1
Module
5.4

Funktion Steuerteil ST 20 E

Frei programmierbare Steuerung
mit nicht-flüchtigem Programmspeicher
für Programmierung und benutzerspezifi-
scher Parametrierung.
Interne Prüfbuchaufzeichnung
Das Steuerteil ST 20 E speichert das
Prüfbuch gemäß den Spezifkationen der
DIN VDE 0108.
Bedienung
 An der Gerätefront
Die Bedienung des Geräts ST 20 E und
der Beleuchtungsanlage erfolgt menüun-
terstützt über
– Tastatur und
– LCD-Display (4 x 20 Zeichen, mit
einstellbarer Hintergrundbeleuchtung)
 Vor-Ort-Schalterbedienung
einer kombinierten Allgemein-/Notbe-
leuchtung ist mittels DLS- und TLS-Mo-
dulen realisierbar.
Konfiguration
 an der Gerätefront
über Tastatur und LC-Display.
Es bestehen umfangreiche Möglichkeiten
für benutzerdefinierte Einstellungen über
eine menügesteuerte Parametrierung.
Kommunikation und Steuerung
 Druckerschnittstelle
DB 25 Centronics
Speicherung
 Intern
über nicht-flüchtigen Speicher im Steuer-
teil ST 20 E.
Anschlüsse
 steckbare Schraubklemmenblöcke
am Gerät ermöglichen eine einfache
Montage und Demontage.
